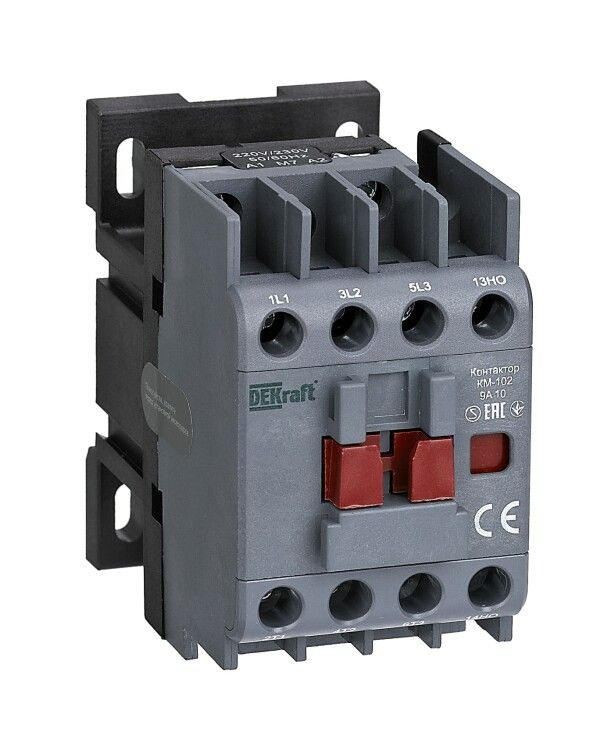

Контактор КМ-102 9А кат. 36В AC 1НО AC-3 AC-4 DEKraft 22067DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузки до 9 А в цепях переменного тока, предназначен для работы в системах автоматизации с управлением от сети 36 В. Артикул 22067dek подходит для монтажа на плате или DIN-рейке.

Назначение и область применения

Контактор КМ-102 используется для коммутации электродвигателей, осветительных сетей и конденсаторных батарей. Подходит для частых включений и выключений - например, в системах управления станками, конвейерами, насосами и вентиляцией. Управление осуществляется через слаботочную цепь 36 В, что позволяет использовать его совместно с PLC, реле, кнопками и другими контроллерами.

Технические характеристики

• Номинальный ток: 9 А (при AC3 и AC4)
• Напряжение управления: 36 В переменного тока (AC)
• Коммутируемая мощность: до 4 кВт
• Количество нормально открытых контактов: 1 НО
• Тип тока: переменный (AC) - постоянный (DC) не поддерживается для силовой цепи
• Способ монтажа: на печатную плату (SMD-тип)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Подключение силовой цепи: винтовые зажимы
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя

Совместимость и монтаж

Контактор КМ-102 устанавливается непосредственно на печатную плату - он не рассчитан на классический монтаж на DIN-рейку, несмотря на упоминание этого в описании производителя. Для фиксации используются выводы, подходящие для пайки. Винтовые зажимы позволяют подключить провода сечением до 2,5 мм2. Убедитесь, что габариты платы соответствуют посадочному месту: контакт имеет компактные размеры, типичные для SMD-устройств. Не используйте адаптеры для перевода на DIN-рейку - это нарушает надёжность соединения.

Безопасность и стандарты

Устройство соответствует требованиям к безопасности для низковольтной аппаратуры. IP20 обеспечивает базовую защиту от прикосновения к токоведущим элементам, но не защищает от внешней среды - не применяйте в сырых, пыльных или агрессивных условиях без дополнительного корпуса. Отсутствие сертификации по IEC 60947-4-1 в документации не подтверждено - рекомендуется проверять сертификаты при закупках для промышленного оборудования.

Преимущества

• Низкое потребление энергии цепью управления - 36 В безопасны для операторов и легко интегрируются в системы на микроконтроллерах
• Высокая механическая износостойкость - подходит для частых циклов включения/выключения
• Компактный форм-фактор - экономит место на плате
• Простое винтовое подключение - не требует специнструментов

Ограничения применения

• Не работает с постоянным током в силовой цепи - только переменный (AC)
• IP20 - нельзя применять вне закрытых щитов, в помещениях с высокой запылённостью или влажностью
• Отсутствует реверс - не подходит для систем, где требуется смена направления вращения двигателя
• Монтаж только на плату - несовместим с DIN-рейкой без модификаций, которые снижают надёжность
• Один нормально открытый контакт - недостаточно для сложных схем управления; для расширения нужен дополнительный модуль

Примеры использования

• Автоматизация малогабаритного станка: управление двигателем через PLC с выходом 36 В
• Система вентиляции: включение/выключение вентилятора по температурному сигналу
• Освещение в сборочных линиях: дистанционное управление светильниками через пульт
• Конвейер с односторонним движением: пуск и останов по команде

Практические советы

• При проектировании платы учтите, что контакт КМ-102 требует свободного места вокруг для теплоотвода - не располагайте рядом нагреваемые элементы
• Затягивайте винты усилием 0,3–0,5 Нм - переусилие повредит резьбу, недотяга вызывает нагрев и окисление
• Для долговечности используйте провода с медными жилами, не более 2,5 мм2 - большие сечения не войдут в зажим
• Если система требует защиты от скачков напряжения - параллельно катушке установите демпферный диод (для DC) или RC-цепь (для AC)
• Проверьте соответствие напряжения управления - даже небольшое отклонение от 36 В может привести к некорректному срабатыванию
