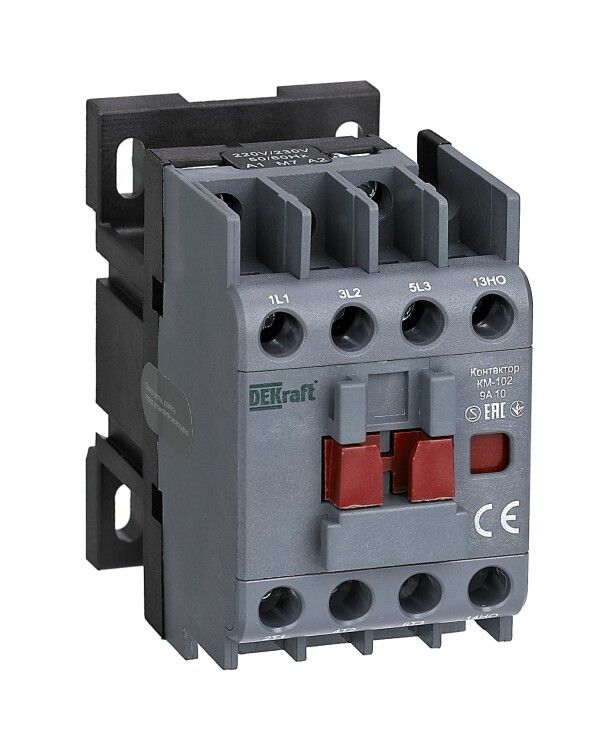

Контактор КМ-102 9А кат. 380В/400В AC 1НЗ AC-3 AC-4 DEKraft 22038DEK APC

Контактор КМ-102 от DEKRAFT предназначен для частого включения и выключения нагрузок переменного тока - таких как двигатели, световые сети и конденсаторные батареи. Модель рассчитана на работу при напряжении 380–400 В, имеет три главных силовых контакта и один дополнительный нормально замкнутый, что делает её удобной для автоматических систем управления. Артикул 22038dek соответствует серийному решению КМ-102, совместимому с DIN-рейкой.

Назначение и область применения

Контактор КМ-102 используется для удалённого управления электрооборудованием: запуск и останов асинхронных двигателей, коммутация освещения, включение групп конденсаторов для компенсации реактивной мощности. Подходит для работы в распределительных щитах, на производствах, в системах автоматизации. Применяется там, где требуется надёжная и долговечная коммутация токов до 9 А.

Технические характеристики

• Номинальный ток: 9 А - максимальный постоянный ток, который можно безопасно коммутировать через основные контакты.
• Напряжение управления: 380–400 В переменного тока - катушка активируется именно этим напряжением; другие значения не поддерживаются.
• Коммутируемая мощность:
  • AC-3: до 4 кВт - для пуска и останова асинхронных двигателей;
  • AC-4: до 1,5 кВт - для режимов с частыми пусками, реверсированием или торможением двигателей.
• Количество контактов: 3 нормально открытых (НО) + 1 нормально замкнутый (НЗ) - позволяет реализовать базовые схемы управления и сигнализации.
• Тип тока: переменный (AC) - работает только с сетями переменного тока, несовместим с DC.
• Исполнение: нереверсивное - нельзя использовать как часть двойного контактора для изменения направления вращения .
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов больше 12,5 мм, но не герметичен и не защищён от воды или пыли из окружающей среды.
• Подключение силовой цепи: винтовые зажимы - требуют регулярной проверки затяжки.
• Способ монтажа: на DIN-рейку - устанавливается стандартным способом в шкафах и распределительных устройствах.

Совместимость и монтаж

Контактор КМ-102 монтируется на DIN-рейку шириной 35 мм, как большинство современных аппаратов защиты и управления. Для подключения используются винтовые зажимы - провода должны иметь жилы с площадью сечения до 2,5 мм2. Убедитесь, что все провода плотно закреплены - слабая затяжка вызывает нагрев и выход из строя. Дополнительные контакты доступны для внешних цепей управления - сигналы от кнопок, термореле или контроллеров подаются на катушку управления.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям IEC 60947-4-1 для устройств управления электродвигателями. Отсутствие степени защиты выше IP20 требует установки внутри закрытых корпусов или щитов. Сам контакт не содержит механических элементов, которые могли бы самопроизвольно размыкаться - он остаётся в состоянии после срабатывания до момента потери питания на катушке.

Преимущества

• Устойчив к высоким импульсным нагрузкам благодаря прочной конструкции контактов.
• Работает стабильно даже при колебаниях напряжения в пределах +-10 % от номинала.
• Легко заменяем - стандартный форм-фактор и расположение контактов позволяют менять его аналогично другим моделям КМ-102.
• Экономичен в использовании - потребляет мало энергии на управление при длительном включенном состоянии.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна.
• Не подходит для постоянного тока (DC); использование на DC повредит катушку и контакты.
• Не является реверсивным - для изменения направления движения двигателя нужен второй контактор или специальный реверсивный блок.
• Не рекомендован для частых операций более 1200 раз в час - превышение снижает срок службы контактов.
• Не следует применять вне закрытых щитов - риск поражения током и загрязнения контактов.

Примеры использования

• Автоматический пуск насоса в системе водоснабжения по сигналу от датчика давления.
• Управление светильниками на производстве через PLC с возможностью аварийного отключения по НЗ-контакту.
• Включение группы конденсаторов для повышения коэффициента мощности в цехе с большим числом двигателей.
• Контроль работы вентиляционного оборудования в HVAC-системах.

Практические советы

• Выбирая контактор КМ-102, убедитесь, что ваша система управления питается точно 380–400 В переменного тока - меньшее напряжение не обеспечит надёжное срабатывание.
• Проверьте соответствие сечения проводов: слишком толстые провода не войдут в зажимы, слишком тонкие - будут греться.
• При сборке схемы используйте НЗ-контакт для аварийной остановки - он разомкнётся при отключении питания, что повысит безопасность системы.
• Не забывайте периодически проверять затяжку винтов - особенно после первых нескольких десятков срабатываний.
• Если вам нужны дополнительные контакты - выбирайте модели с расширяемыми блоками, так как этот экземпляр фиксирован.
