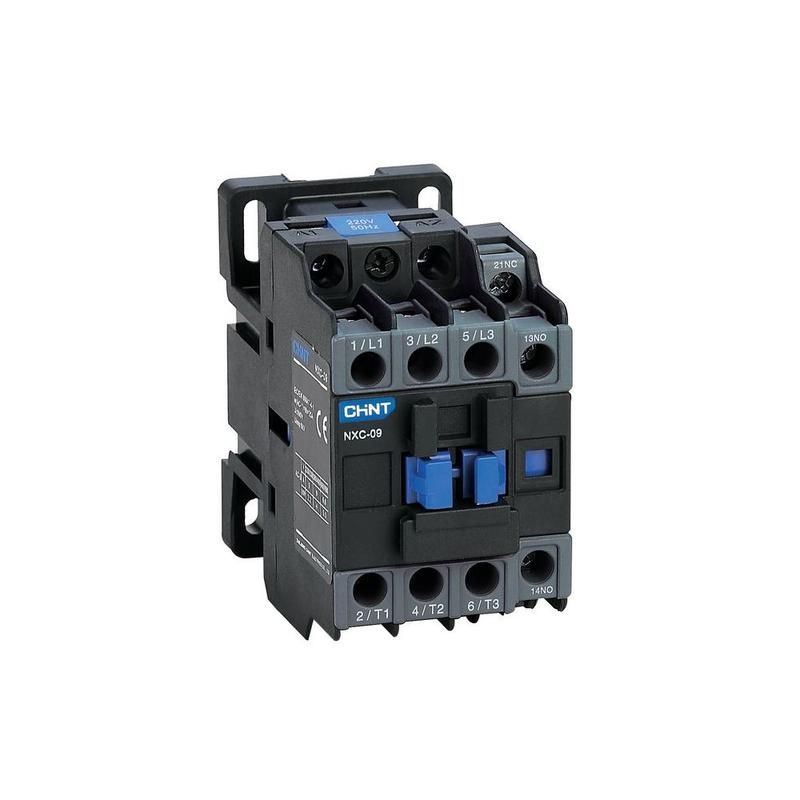

Контактор NXC-09 9А кат. 380В AC 1НО+1НЗ AC-3 (R) CHINT 836705

Контактор CHINT NXC-09 9А с катушкой на 380 В AC предназначен для частого включения и отключения электродвигателей и других мощных нагрузок. Модель NXC-09 обеспечивает надёжное управление цепью с одним нормально-открытым и одним нормально-закрытым вспомогательным контактом, что делает её удобной для схем автоматизации.

Назначение и область применения

Контактор CHINT NXC-09 используется для дистанционного включения и выключения силовых цепей переменного тока. Он применяется там, где требуется частое переключение: запуск и остановка электродвигателей, управление насосами, вентиляторами, конвейерами и другим оборудованием с индуктивной нагрузкой. Подходит для сборки электромагнитных пускателей в паре с тепловыми реле.

Технические характеристики

• Номинальный рабочий ток: 9 А при напряжении 400 В (класс AC-3 - для управления асинхронными двигателями)
• Напряжение катушки управления: 380 В переменного тока (AC)
• Тип тока: переменный (AC)
• Основные контакты: 3 штуки (все замыкающие)
• Вспомогательные контакты: 1 нормально-открытый (NO) + 1 нормально-закрытый (NC)
• Тип изделия: электромагнитный контактор

Совместимость и монтаж

Контактор NXC-09 устанавливается на DIN-рейку шириной 35 мм. Клеммы для подключения питания и нагрузки рассчитаны на провода до 4 мм2. Для подключения катушки управления используйте провода сечением 0,5–2,5 мм2. Убедитесь, что напряжение на катушке точно соответствует 380 В AC - при меньшем напряжении контактор не включится, при большем - возможен перегрев и выход из строя.

Безопасность и стандарты

Контактор CHINT NXC-09 соответствует международным стандартам IEC 60947-4-1. Конструкция защищена от случайного прикосновения к токоведущим частям. Наличие механической блокировки предотвращает одновременное срабатывание основных и вспомогательных контактов при отказе.

Преимущества

• Компактная форма позволяет экономить место в распределительном щите
• Высокая коммутационная износостойкость - подходит для частых включений (до 1200 раз в час)
• Чёткая фиксация на DIN-рейке с характерным щелчком
• Встроенные вспомогательные контакты упрощают проектирование схем управления
• Материалы корпуса устойчивы к воздействию масла, пыли и влаги в условиях производства

Ограничения применения

• Не предназначен для работы с постоянным током - применение на DC вызывает дуговое повреждение контактов
• Рабочий ток 9 А ограничен классом AC-3; для нагревательных нагрузок (AC-1) допустим ток выше, но в данном случае он не указан
• Не имеет встроенного теплового реле - требует внешнего устройства для защиты от перегрузки
• Катушка 380 В AC не совместима с сетями 220 В - необходимо использовать преобразователь или другой контактатор

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Автоматический пуск вентилятора в HVAC-системе через PLC
• Циклический запуск конвейера на пищевом производстве
• Сборка пускателя с тепловым реле типа NR2-N для защиты двигателя

Практические советы

• При установке проверьте соответствие напряжения катушки - 380 В AC - с источником питания. Использование 220 В приведёт к невозможности включения.
• Используйте вспомогательные контакты NO и NC для сигнализации состояния (например, “двигатель работает” / “двигатель остановлен”).
• Обеспечьте достаточное охлаждение вокруг контактора - не закрывайте его крышками или другими устройствами, которые препятствуют теплоотводу.
• Проверяйте затяжку клемм после первых нескольких включений - термические циклы могут ослабить соединения.
• Заменяйте контактор при появлении следов оплавления на контактах или при увеличенном уровне шума при срабатывании.
