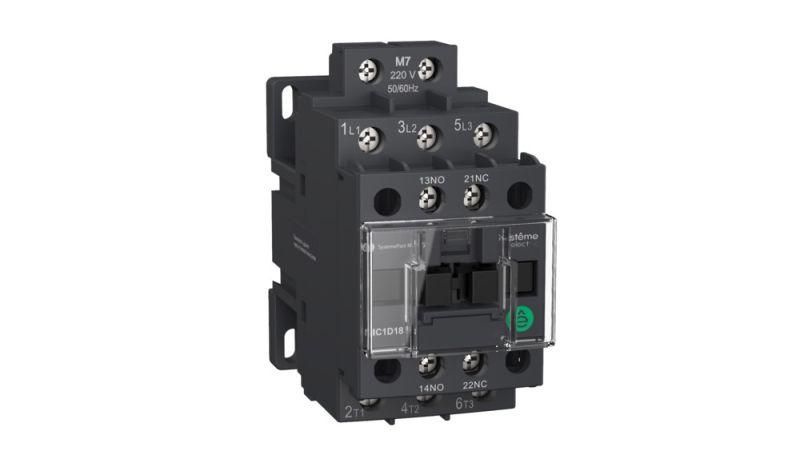

КОНТАКТОР MC1D 3P 9A НО+НЗ 380V 50/60ГЦ | MC1D09Q7 SE APC

Контактор MC1D 3-полюсный 9А нормально открытый + нормально закрытый 380В 50/60Гц от Systeme Electric - надёжное устройство для коммутации нагрузок до 4 кВт в сетях переменного тока. Артикул mc1d09q7 подходит для автоматизации оборудования, где требуется управление двигателем через DIN-рейку с двойным набором контактов.

Назначение и область применения

Контактор MC1D используется для включения и выключения электродвигателей, насосов, компрессоров, систем вентиляции и других устройств с активной нагрузкой. Он работает в качестве исполнительного элемента в системах автоматического управления - например, когда сигнал с терморегулятора, таймера или ПЛК замыкает цепь управления. Наличие одновременно нормально открытого и нормально закрытого контакта позволяет реализовать базовые схемы переключения без дополнительных реле.

Технические характеристики

• Номинальный ток: 9 А (переменный ток AC)
• Напряжение питания цепи управления: 380 В, 50/60 Гц
• Количество контактов: 3 главных NO (нормально открытых) + 1 вспомогательный NC (нормально закрытый)
• Рассчитан на управление электродвигателями мощностью до 4 кВт
• Способ монтажа: на DIN-рейку или прямо на монтажную плату
• Подключение силовых проводов: винтовые зажимы
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор MC1D совместим со всеми стандартными DIN-рейками типа TS35. Для установки достаточно защёлкнуть его на рейке - фиксация происходит автоматически. Также возможен монтаж на плоскую поверхность с помощью четырёх отверстий под болты. Подключать силовые провода можно только после отключения питания. Максимальное сечение жил - 2,5 мм2 (для медных проводов). Вспомогательный контакт NC удобен для сигнализации состояния (например, “двигатель выключен”) или создания интерлоков.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60947-4-1. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированному корпусу и расположению клемм внутри. Однако IP20 не обеспечивает защиту от внешней среды - устанавливать контактор MC1D следует в закрытых щитах, защищённых от пыли, влаги и механических повреждений.

Преимущества

• Высокий электромеханический ресурс - рассчитан на длительную работу в условиях частых включений
• Два типа контактов в одном корпусе (3NO+1NC) снижают необходимость в дополнительных модулях
• Универсальный способ крепления - подходит как для шкафов, так и для компактных панелей
• Совместим с другими изделиями серии SystemePact - легко расширить функционал с помощью тепловых реле или блокировок

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или на улице - требует герметичного шкафа
• Напряжение управления строго 380 В - нельзя использовать с 220 В или постоянным током
• Отсутствует встроенная тепловая защита - для защиты двигателя необходимо дополнительно устанавливать тепловое реле
• Не реверсивный - не подходит для смены направления вращения двигателя без внешних переключателей

Примеры использования

• Автоматический пуск насоса воды по сигналу датчика уровня
• Управление вентилятором в HVAC-системе через таймер
• Включение конвейера при старте производства
• Система аварийного отключения с использованием вспомогательного контакта NC

Практические советы

• Проверьте соответствие напряжения сети управления (380 В) перед подключением - неверное питание приведёт к выходу из строя катушки
• При монтаже на DIN-рейку убедитесь, что она плотно закреплена - вибрация может вызвать самопроизвольное отсоединение
• Для защиты от импульсных перенапряжений рекомендуется параллельно катушке установить варистор или RC-цепочку
• Если нужен реверс или теплозащита - выбирайте другие модели серии SystemePact MC1D с опциональными модулями
• При замене аналога - сверьте не только ток и напряжение, но и габариты: посадочные размеры отличаются у разных серий
