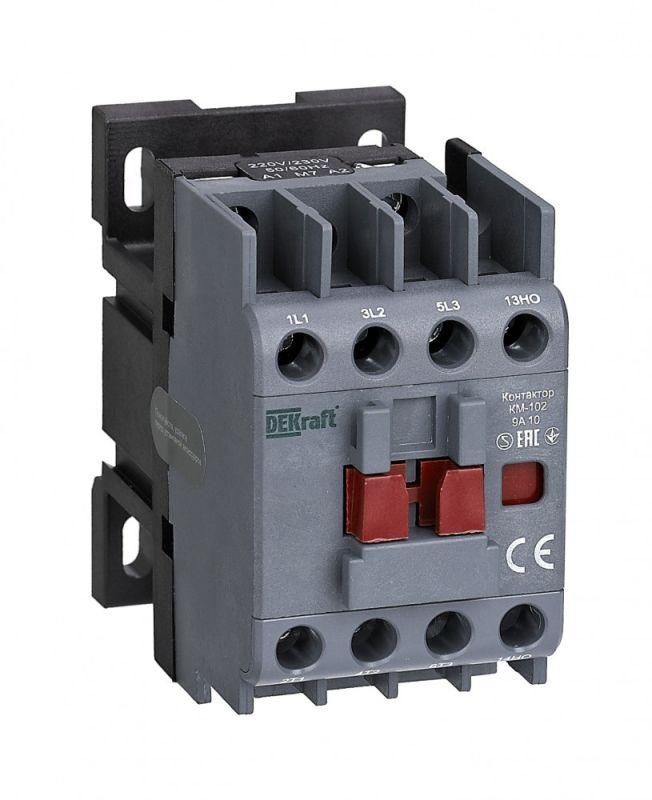

Контактор 9А 400В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21905DEK DEKraft APC

Контактор КМ-102 от DEKraft - устройство для автоматического включения и выключения электроприборов с высокой мощностью, таких как двигатели и нагревательные элементы. Он рассчитан на работу в сетях переменного тока 400 В, имеет один нормально открытый и один нормально закрытый контакт, и устанавливается на DIN-рейку. Артикул 21905dek соответствует модели с номинальным током 9 А.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения электрических нагрузок, особенно асинхронных двигателей мощностью до 4 кВт. Подходит для систем автоматизации: конвейеры, насосы, компрессоры, вентиляционные установки. Коммутирует нагрузки в сетях переменного тока до 690 В по классам AC3 (пуск/останов асинхронных двигателей) и AC4 (частые пуски с реверсом или точечной остановкой).

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 9 А (при AC3)
• Напряжение катушки управления: 400 В переменного тока
• Номинальная мощность двигателя: 4 кВт
• Количество контактов: 1 нормально-open (НО), 1 нормally-closed (НЗ)
• Подключение силовых контактов: винтовое зажимное
• Исполнение: нереверсивное - не поддерживает изменение направления вращения
• Способ монтажа: крепление на шину DIN 35 мм
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Гарантия: 3 года

Совместимость и монтаж

Контактор КМ-102 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно зафиксировать корпус на рейке щелчком - никаких инструментов не требуется. Силовые провода подключаются через винтовые зажимы: рекомендуется использовать медные жилы сечением до 4 мм2. Управляющая катушка работает только при напряжении 400 В +-10%, поэтому не применяйте её с другими значениями - например, 220 В или 24 В.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям IEC 60947-4-1. Конструкция обеспечивает безопасность при работе: изолированные клеммы предотвращают случайное прикосновение к токоведущим частям. Однако степень защиты IP20 не позволяет применять его во влажных средах, на улице или в местах с повышенной запылённостью - для этого требуются устройства с IP65 и выше.

Преимущества

• Устойчивая работа при частых включениях - оптимальна для автоматических систем
• Чёткая механическая фиксация на DIN-рейке - снижает риск расшатывания
• Наличие одного НО и одного НЗ контакта - удобно для реализации базовой логики управления (например, сигнализация состояния)
• Высокий ресурс коммутационных циклов благодаря качественным материалам контактов

Ограничения применения

• Не постоянный ток - только переменный (AC)
• Работает только при напряжении 400 В на катушке - нельзя заменить на более низкое (220 В, 24 В и т.д.)
• Защита IP20 не допускает использование в помещениях с высокой влажностью, сыростью, пылью или агрессивной средой
• Нельзя использовать для реверса двигателя - модель нереверсивная
• Максимальная мощность - 4 кВт. Превышение вызывает перегрев и выход из строя

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление воздушным компрессором на производстве
• Включение теплового оборудования в сушильной камере
• Логика “вкл./выкл.” для конвейера с использованием датчиков и PLC

Практические советы

• Проверьте соответствие напряжения сети и катушки - неверное питание приведёт к отказу работы или повреждению контактора КМ-102
• При подключении силовых проводов затягивайте винты равномерно, чтобы избежать деформации клемм
• Для увеличения надёжности используйте дополнительные предохранители в цепи питания двигателя
• Если нужна защита от пыли и брызг - выбирайте другую серию с IP65/IP67, так как КМ-102 не имеет такой защиты
• Артикул 21905dek - единственный вариант этой модели с указанными параметрами. Аналоги других брендов могут отличаться габаритами или расположением контактов
