Контактор 9А 48В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21902DEK DEKraft APC

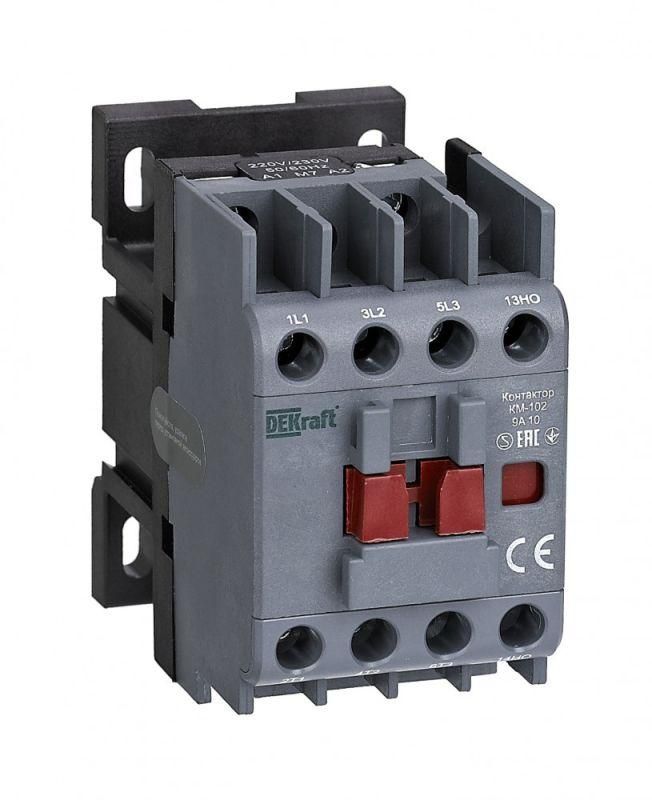

Контактор КМ-102 от DEKraft - устройство для удалённого включения и выключения электрических цепей с нагрузкой до 9 А. Подходит для управления двигателями, нагревательными элементами и другими нагрузками в системах автоматизации с питанием 48 В переменного тока.

Назначение и область применения

Контактор КМ-102 используется для частого включения и отключения электрических цепей переменного тока. Его основная задача - обеспечить безопасную коммутацию нагрузок в системах автоматического управления. Применяется в промышленной автоматике: управление насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями мощностью до 4 кВт.

Технические характеристики

• Напряжение катушки управления: 48 В переменного тока (AC)
• Номинальный ток главных контактов: 9 А (класс AC3 - для управления асинхронными двигателями)
• Тип тока: переменный (AC)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальная мощность двигателя: до 4 кВт
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным частицам, но не от воды и пыли
• Гарантийный срок: 3 года

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы на входе/выходе главных контактов и на катушке управления. Напряжение управления 48 В AC требует соответствующего источника питания - например, трансформатора или импульсного блока питания. Вспомогательные контакты (1НО+1НЗ) позволяют реализовать блокировки, сигнализацию или обратную связь в схеме управления.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям к устройствам коммутации для промышленного оборудования. Серия КМ-102 прошла испытания на механическую прочность и термическую стабильность при работе с индуктивными нагрузками. Устройство рассчитано на работу в сетях до 690 В переменного тока. Отсутствие защиты выше IP20 требует установки в закрытых щитах или корпусах.

Преимущества

• Устойчивость к высокому числу операций включения/отключения - подходит для частого циклического режима работы
• Чёткая фиксация на DIN-рейке - удобство сборки и замены
• Наличие двух типов вспомогательных контактов позволяет гибко строить схемы управления без внешних реле
• Высокий уровень надёжности за счёт проверенной конструкции серии КМ-102 от DEKraft

Ограничения применения

• Не предназначен для постоянного тока - использование с DC вызывает быстрый износ контактов
• Защита IP20 не допускает установку во влажных, запылённых или наружных условиях без дополнительного корпуса
• Работает только в нереверсивном режиме - нельзя использовать для изменения направления вращения двигателя
• Не рекомендован для нагрузок с высокими пусковыми токами свыше 8–10 крат от номинала без дополнительных мер защиты

Примеры использования

• Автоматизация конвейера: включение/остановка двигателя по сигналу PLC через катушку 48 В AC
• Система вентиляции: управление вентилятором с помощью терморегулятора, использующего один из вспомогательных контактов для индикации состояния
• Электрообогреватель: включение нагревательных элементов по расписанию через контроллер с выходом 48 В AC

Практические советы

• Проверьте соответствие напряжения катушки (48 В AC) вашему источнику управления - неверное напряжение приведёт к отказу или повреждению устройства
• При использовании в цепях с индуктивными нагрузками (двигатели) рекомендуется установить RC-цепочку или варистор параллельно контактам для снижения помех и продления срока службы
• Обеспечьте доступ к контактору КМ-102 для обслуживания - хотя он герметичен внутри, винтовые соединения требуют периодической проверки затяжки
• При замене старого контактора убедитесь, что новый имеет аналогичную коммутационную способность (AC3 - 9 А) и тот же тип вспомогательных контактов
