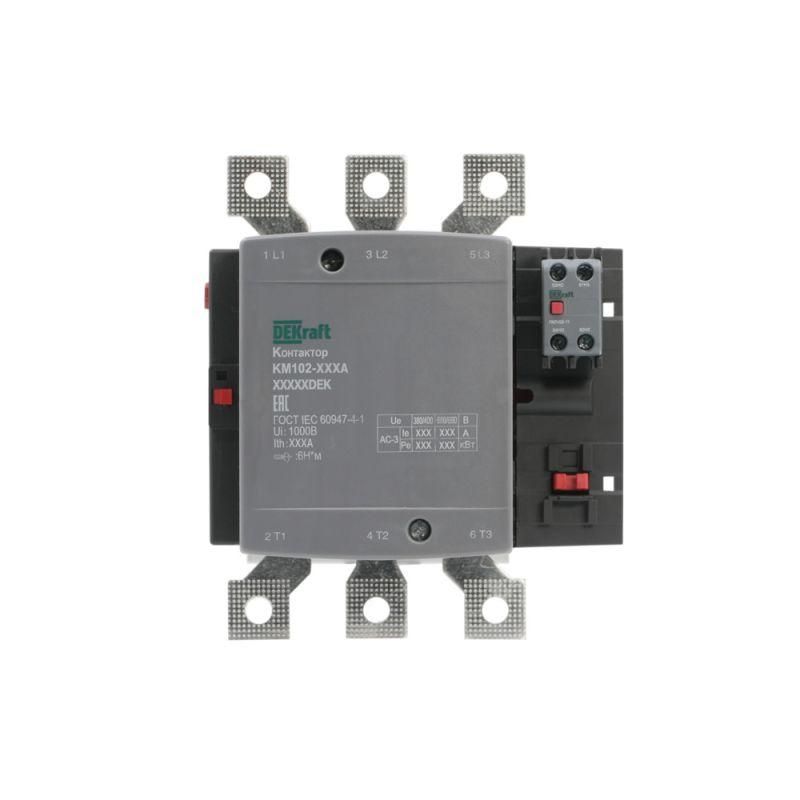

Контактор КМ-102 от DEKraft - устройство для частого включения и отключения нагрузок до 225 А в сетях переменного тока 380–400 В. Подходит для управления двигателями, светильниками и другим оборудованием с высокой цикличностью работы. Артикул 21956dek.

Назначение и область применения

Контактор КМ-102 предназначен для коммутации мощных электрических нагрузок: запуска и останова асинхронных двигателей, включения осветительных систем, управление нагревательными элементами и другими потребителями в сетях до 690 В переменного тока. Часто применяется в промышленной автоматизации - на конвейерах, насосных станциях, вентиляционных системах и станках с ЧПУ.

Технические характеристики

• Тип: контактор, 3 полюса
• Род тока: переменный (AC)
• Номинальный рабочий ток: 225 А при классе AC-3 и AC-4
• Напряжение управления: 380–400 В, 50 Гц
• Количество вспомогательных контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Подключение силовых контактов: болтовое
• Защита корпуса: встроенные крышки против пыли и случайного прикосновения
• Рабочий температурный диапазон: расширенный (точная граница не указана, но выше стандартной за счет конструкции)
• Гарантия: 3 года

Совместимость и монтаж

Контактор КМ-102 устанавливается на монтажную плату (din-рейку не предусмотрена). Для подключения силовых проводов используются болтовые зажимы - требует фиксации усилием, соответствующим рекомендациям производителя. Управляющая катушка рассчитана на 380–400 В переменного тока - не совместима с постоянным током или более низкими напряжениями (например, 24 В или 110 В). Вспомогательные контакты (1 НО + 1 НЗ) позволяют использовать его в схемах самоблокировки, сигнализации или взаимной блокировки других контакторов.

Безопасность и стандарты

Контактор КМ-102 имеет защитные крышки, предотвращающие доступ к токоведущим частям при работе. Это снижает риск поражения током и повышает безопасность обслуживания. Соответствует требованиям к промышленному электрооборудованию, однако сертификация по ГОСТ/IEC явно не указана - при использовании в регулируемых объектах проверьте соответствие местным нормам.

Преимущества

• Встроенные дополнительные контакты (3НО+1НЗ) - экономят место в щите и упрощают схемы управления
• Малые габариты - компактная конструкция позволяет размещать несколько контакторов в ограниченном пространстве
• Увеличенный ресурс - рассчитан на многократные операции включения/выключения, что важно для часто цикличных процессов
• Защитные крышки - исключают попадание пыли и влаги внутрь, продлевают срок службы в сложных условиях
• Электрическая и механическая блокировка - обеспечивает безопасную работу в параллельных схемах (например, при переключении между источниками питания)

Ограничения применения

• Не предназначен для работы с постоянным током - катушка управления работает только на переменном токе 380–400 В
• Отсутствует DIN-рейка - требуется жесткий монтаж на плату или основание
• Нет встроенного теплового реле - для защиты двигателей необходимо применять внешние устройства
• Максимальное напряжение сети - 690 В, но номинальное управление только 380–400 В - нельзя использовать в сетях с более высоким напряжением управления

Примеры использования

• Управление асинхронным двигателем 110 кВт на конвейере - включение через кнопочную станцию, самоблокировка через НО-контакт
• Коммутация группы светодиодных светильников в производственном помещении - использование НЗ-контакта для контроля состояния включения
• Система резервирования двух насосов - два контактора КМ-102 с механической блокировкой, чтобы избежать одновременного включения

Практические советы

• При монтаже используйте подходящие по размеру шайбы и гайки - болтовое соединение требует точного момента затяжки, чтобы избежать перегрева
• Убедитесь, что питание катушки точно соответствует 380–400 В - отклонение может вызвать недостаточное втягивание якоря или перегрев
• Из-за наличия защитных крышек не открывайте корпус во время работы - даже при выключенном питании возможен остаточный заряд
• При замене старого контактора проверьте посадочные размеры - хотя габариты компактные, они отличаются от моделей других серий
• Для длительной эксплуатации в пыльных средах периодически проверяйте состояние защитных крышек - они не являются герметичными, а лишь препятствуют крупной пыли
