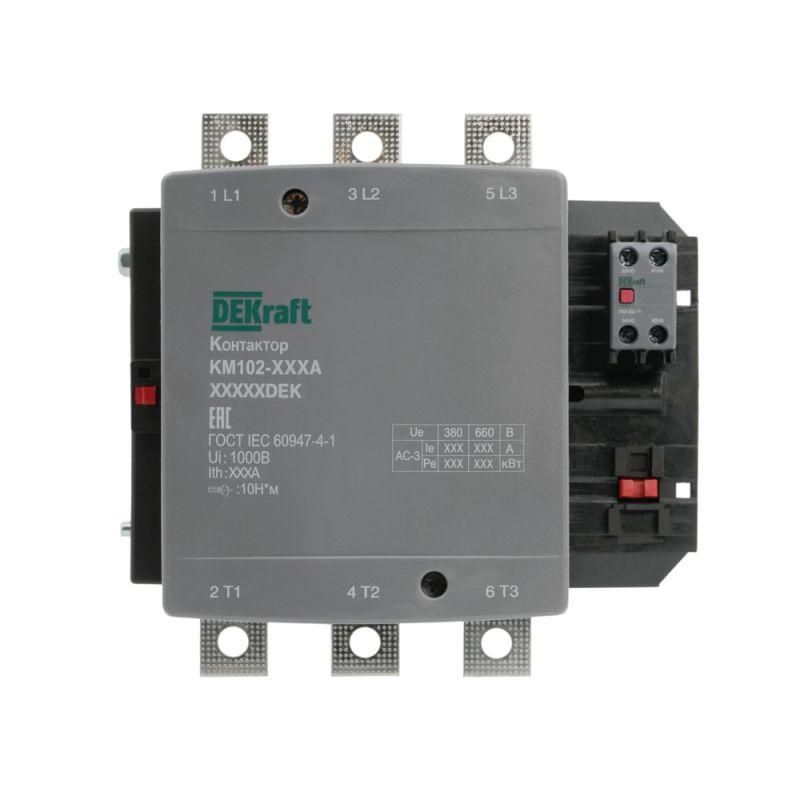

Контактор КМ-102 от DEKraft - устройство для частого включения и отключения мощных нагрузок в цепях переменного тока. Подходит для управления двигателями, светильниками и другим оборудованием с током до 330 А. Артикул 21965dek обеспечивает совместимость с системами автоматизации и легко заменяет аналогичные модели.

Назначение и область применения

Контактор КМ-102 предназначен для коммутации силовых цепей переменного тока. Его используют для запуска и останова асинхронных двигателей, включения осветительных нагрузок, управления нагревательными элементами и другими устройствами с высокой потребляемой мощностью. Устройство рассчитано на работу в сетях до 690 В и соответствует классам коммутационной износостойкости AC3 (двигатели) и AC4 (частые пуски с реверсом).

Технические характеристики

• Тип: контактор, 3 полюса
• Род тока: переменный (AC)
• Номинальный ток: 330 А при AC3 (400 В)
• Напряжение управления: 380–400 В, 50 Гц
• Количество вспомогательных контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Подключение силовых контактов: болтовое
• Условия монтажа: установка на DIN-рейку или монтажную плату
• Рабочий температурный диапазон: расширенный (указано производителем, точные границы не указаны - уточните в документации)
• Гарантия: 3 года

Совместимость и монтаж

Контактор КМ-102 монтируется на стандартную монтажную плату или DIN-рейку. Для подключения силовых проводов используется болтовое соединение - требует затяжки с моментом, указанным в руководстве. Вспомогательные контакты (3НО+1НЗ) позволяют использовать сигналы обратной связи в системах управления, например, для контроля состояния контактора в ПЛК. Напряжение управления 380–400 В совместимо с большинством промышленных контроллеров и кнопочных постов. Убедитесь, что сечение кабелей соответствует току 330 А - рекомендуются медные жилы не менее 95 мм2.

Безопасность и стандарты

Контактор КМ-102 имеет встроенную защиту от случайного прикосновения - дополнительные крышки предотвращают доступ к токоведущим частям при установленном корпусе. Конструкция соответствует требованиям безопасности для промышленного оборудования. Сертификация по международным стандартам IEC/EN 60947-4-1 подтверждена производителем - данные сертификатов доступны в технической документации DEKraft.

Преимущества

• Встроенные дополнительные контакты (3НО+1НЗ) - снижают необходимость внешних модулей и упрощают схемы управления
• Малые габариты - экономят место в щитах и компактных устройствах
• Увеличенный ресурс - способен выдерживать более 1 млн операций включения/выключения
• Расширенный температурный режим - работает в условиях повышенной или пониженной температуры окружающей среды
• Механическая и электрическая блокировка - предотвращает одновременное включение противоположных цепей (например, при реверсе двигателя)

Ограничения применения

• Не предназначен для постоянного тока - применение в DC-цепях недопустимо
• Напряжение управления строго 380–400 В - использование с 220 В или 110 В вызовет отказ или повреждение катушки
• Не защищён от взрывоопасной среды - не применяется в зонах с риском возгорания или взрыва (не соответствует ATEX)
• Требует регулярной проверки болтовых соединений - ослабление может привести к перегреву

Примеры использования

• Управление насосами и вентиляторами на промышленных объектах
• Коммутация крупных светодиодных фонарей или прожекторов
• Частотные преобразователи с внешним управлением через контактор
• Автоматические линии производства с реверсивным пуском двигателей
• Системы аварийного отключения вентиляции

Практические советы

• При монтаже используйте шайбы и контргайки для надёжной фиксации болтов - особенно при вибрационных нагрузках
• Проверьте соответствие сечения кабелей и тепловой защиты - для 330 А требуется термореле или автомат с подходящей характеристикой
• Избегайте установки рядом с источниками сильного тепла - даже при расширенном температурном диапазоне перегрев сокращает срок службы
• При использовании в цепях с частыми пусками (AC4) следите за состоянием контактов - возможна эрозия, требующая профилактики каждые 100 тыс. циклов
• Для удобства обслуживания оставьте свободный доступ к вспомогательным контактам - они часто используются в сигнализации и интерфейсах HMI
