Контактор 400А 220В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21967DEK DEKraft APC

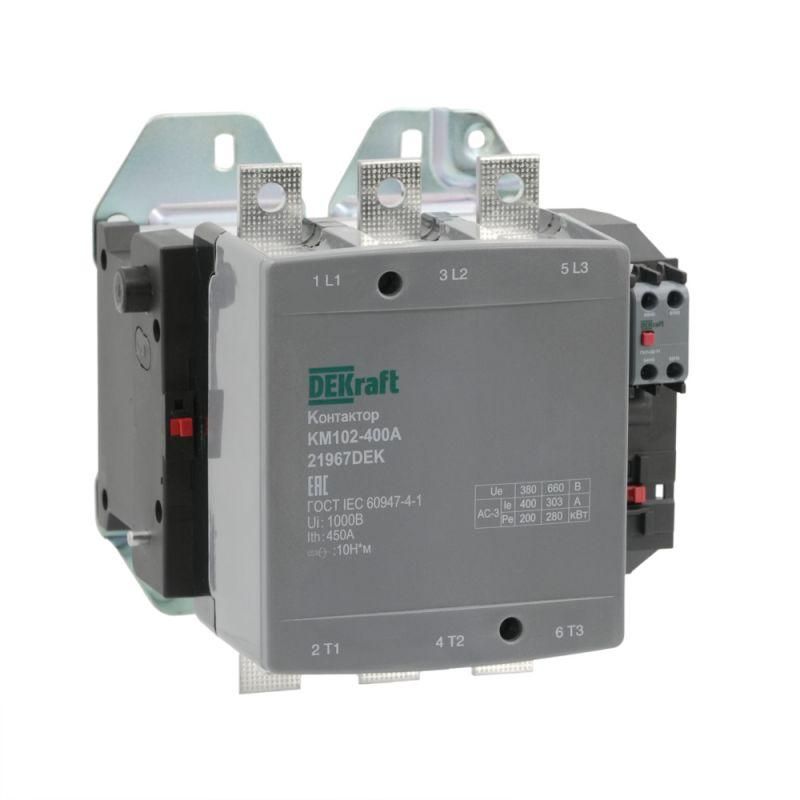

Контактор КМ-102 от DEKraft - устройство для удалённого включения и отключения мощных нагрузок, таких как двигатели и осветительные сети. Снабжён одним нормально открытым и одним нормально замкнутым вспомогательным контактом, рассчитан на работу с переменным током 220–240 В и током до 400 А по классу AC3. Подходит для монтажа на DIN-рейку или плату.

Назначение и область применения

Контактор КМ-102 используется для частого включения и выключения электродвигателей, нагревательных элементов, светильников и других мощных потребителей. Применяется в системах автоматизации: конвейерах, насосных станциях, компрессорах, вентиляционных установках. Также подходит для коммутации осветительных сетей и оборудования с напряжением до 690 В переменного тока.

Технические характеристики

• Тип: контактор, 3 полюса
• Род тока: переменный (AC)
• Напряжение управления: 220–240 В AC
• Номинальный ток AC-3 (для двигателей): 400 А
• Номинальный ток AC-1 (для активной нагрузки): 600 А
• Главные контакты: 3 шт. (безопасная коммутация силового тока)
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Подключение силовой цепи: болтовое (зажимы для проводов до 50 мм2)
• Гарантия: 3 года
• Температурный диапазон: расширенный - работает при низких и высоких температурах окружающей среды

Совместимость и монтаж

Контактор КМ-102 устанавливается на монтажную плату или DIN-рейку. Для подключения силовых проводов используются болтовые зажимы - требуют затяжки моментом, соответствующим сечению кабеля. Управляющая катушка питается от 220–240 В переменного тока - совместима с большинством стандартных реле и контроллеров. Вспомогательные контакты (1НО+1НЗ) позволяют реализовать блокировки, сигнализацию или управление другими цепями. Монтаж следует выполнять в защищённом месте, избегая вибраций и прямого воздействия воды.

Безопасность и стандарты

Контактор КМ-102 имеет защитные крышки, предотвращающие доступ к токоведущим частям и попадание пыли. Конструкция обеспечивает безопасность при обслуживании и снижает риск поражения током. Соответствует требованиям международных стандартов на устройства коммутации переменного тока. Гарантийный срок - 36 месяцев при соблюдении условий эксплуатации.

Преимущества

• Встроенные дополнительные контакты (1НО+1НЗ) - экономят место и упрощают схемы управления
• Увеличенный ресурс - способен выдерживать десятки тысяч операций включения/выключения
• Малые габариты - удобен для плотной компоновки в щитах
• Механическая блокировка - предотвращает одновременное включение противоположных состояний в сложных схемах
• Работа в широком температурном диапазоне - надёжно функционирует даже в условиях повышенной жары или холода

Ограничения применения

• Не предназначен для постоянного тока - использование с DC повредит контакты и катушку
• Нельзя применять в средах с взрывоопасными газами или паром - отсутствует взрывозащита
• Не рекомендован для работы при частых перегрузках выше 400 А (AC3) - возможен быстрый износ контактов
• Требуется внешняя защита от коротких замыканий - сам контактор не содержит автоматического отключения

Примеры использования

• Управление асинхронным двигателем 18,5 кВт в конвейерной линии
• Включение группы светодиодных фонарей через PLC с использованием НЗ-контакта для аварийного отключения
• Автоматический запуск вентилятора при превышении температуры - сигнал с термостата подаётся на катушку КМ-102
• Система “пуск-стоп” с кнопками и индикацией состояния через вспомогательные контакты

Практические советы

• Проверьте соответствие сечения кабеля и момента затяжки болтов - некорректная затяжка вызывает перегрев
• Используйте дополнительные защиты: предохранители или автоматы перед контактором КМ-102
• При монтаже на плату - учтите свободное пространство вокруг корпуса для теплоотвода
• Вспомогательные контакты можно использовать для создания интерлоков - например, чтобы двигатель нельзя было включить, пока дверца щита открыта
• При замене - проверьте, что новое устройство также имеет тип AC3 400 А и напряжение управления 220–240 В
