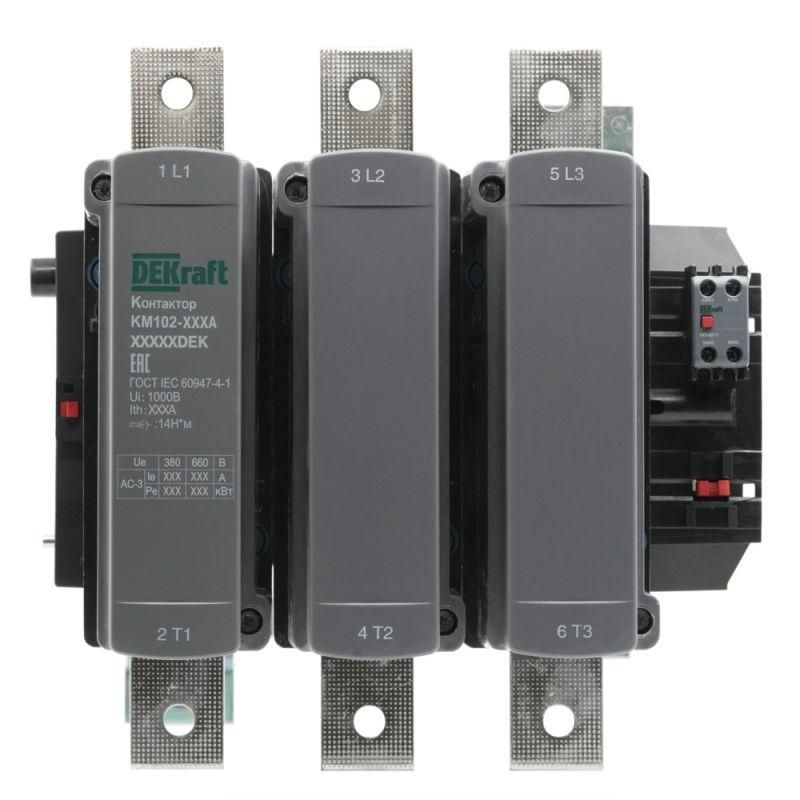

Контактор 630А 380В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21974DEK DEKraft APC

Контактор КМ-102 от DEKraft - устройство для частого включения и отключения мощных нагрузок, таких как асинхронные двигатели и осветительные сети. Номинальный ток 630 А при напряжении 380–400 В позволяет использовать его в промышленной автоматике, где важна надёжность и долгий срок службы.

Назначение и область применения

Контактор КМ-102 предназначен для коммутации силовых цепей переменного тока. Он используется для запуска и останова асинхронных двигателей, управления освещением, а также в системах автоматизации с частыми циклами включения/выключения. Подходит для работы в сетях до 690 В переменного тока. Применяется на станках, конвейерах, насосных станциях, вентиляционных системах и других объектах с высокой нагрузкой.

Технические характеристики

• Тип: контактор, трёхполюсный (3P)
• Род тока: переменный (AC)
• Номинальный рабочий ток: 630 А (при AC-3 и AC-4, 400 В)
• Напряжение управления: 380–400 В, 50 Гц
• Количество вспомогательных контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Подключение силовых контактов: болтовое
• Установка: на монтажную плату (панель)
• Температурный диапазон: расширенный (точная граница не указана - см. рекомендации по эксплуатации)
• Гарантия: 36 месяцев

Совместимость и монтаж

Контактор КМ-102 устанавливается на DIN-рейку или жестко фиксируется на металлической панели. Для подключения силовых проводов используются болтовые зажимы - требуется правильный момент затяжки, чтобы избежать нагрева. Управляющее напряжение 380–400 В соответствует стандартным сетям промышленного оборудования. Встроенные дополнительные контакты (3НО+1НЗ) позволяют реализовать блокировки, сигнализацию и управление другими элементами схемы без внешних модулей.

Безопасность и стандарты

Контактор КМ-102 имеет защитные крышки, предотвращающие доступ к токоведущим частям и защищающие от пыли. Это снижает риск поражения током и повышает безопасность обслуживания. Соответствует требованиям к промышленным контактным аппаратам, хотя явная сертификация по IEC/EN не указана - проверьте документацию производителя для экспорта или строгих регламентов.

Преимущества

• Встроенные дополнительные контакты - экономят место и упрощают схему управления
• Малые габариты - удобны для компактных щитов
• Увеличенный ресурс - рассчитан на многократные операции включения/отключения
• Защитные крышки - исключают попадание пыли и грязи внутрь устройства
• Расширенный температурный режим - работает в более широком диапазоне, чем базовые модели
• Механическая блокировка - предотвращает одновременное включение противоположных цепей (например, при реверсе)

Ограничения применения

• Не предназначен для постоянного тока - только переменный ток (AC)
• Напряжение управления строго 380–400 В - нельзя подключать к 220 В без преобразователя
• Требуется точная затяжка болтов: слабый контакт вызывает перегрев, слишком сильный - повреждает резьбу
• Не имеет встроенного теплового реле - для защиты двигателя нужен отдельный термореле или частотник
• Не следует применять в средах с повышенной взрывоопасностью без дополнительной защиты

Примеры использования

• Управление крупными асинхронными двигателями на конвейере
• Включение/выключение группы светильников в производственном помещении
• Автоматическое переключение между основным и резервным питанием
• Интерфейс между ПЛК и силовым оборудованием через вспомогательные контакты

Практические советы

• При замене старого контактора сверьте посадочные размеры - КМ-102 может отличаться от аналогов других брендов
• Проверяйте состояние болтовых соединений каждые 6–12 месяцев, особенно при высоких токах
• Для длительной работы в условиях пыли используйте дополнительные кожухи даже при наличии заводских крышек
• При использовании в реверсивных схемах обязательно задействуйте механическую блокировку - она предотвращает короткое замыкание
• Убедитесь, что сечение кабелей соответствует току 630 А - недостаточно толстый провод вызовет аварию
