Контактор 500А 110В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21969DEK DEKraft APC

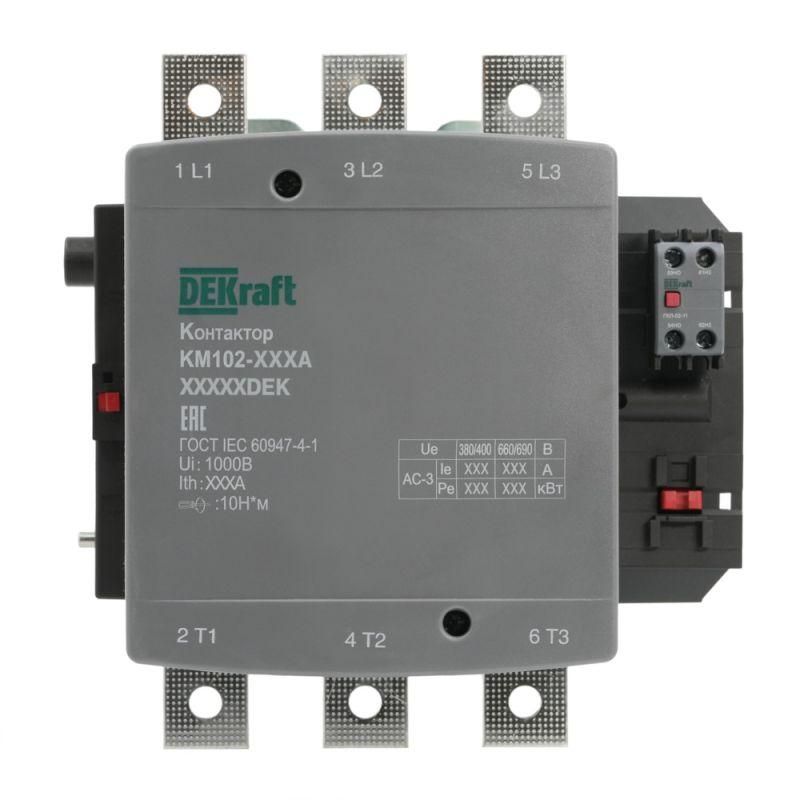

Контактор КМ-102 от DEKraft - устройство для удалённого включения и отключения мощных нагрузок, таких как двигатели и осветительные сети. Номинальный ток 500 А при управлении от 110 В переменного тока делает его подходящим для промышленной автоматизации. Артикул 21969dek обеспечивает точную замену в существующих системах.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и выключения электрооборудования. Он используется для запуска и остановки асинхронных двигателей, коммутации осветительных сетей и других нагрузок до 690 В переменного тока. Подходит для работы в системах автоматического управления, где требуется надёжная коммутация больших токов.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 500 А при классах AC3 и AC4 (для двигателей и интенсивных циклов)
• Напряжение управления: 110 В переменного тока, 50 Гц
• Количество контактов: 3 главных (полюса) + 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Подключение силовой цепи: болтовое, для проводов сечением до 95 мм2
• Рабочий температурный диапазон: расширенный - от -40 C до +70 C
• Гарантийный срок: 3 года

Совместимость и монтаж

Контактор КМ-102 устанавливается на монтажную плату или DIN-рейку через специальный крепёж (не входит в комплект). Для подключения силовых проводов используются болтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве производителя. Управляющая катушка рассчитана исключительно на 110 В переменного тока - применение постоянного тока или другого напряжения повредит устройство. Дополнительные контакты (1НО+1НЗ) доступны для схем блокировки и сигнализации.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов переменного тока. Конструкция защищена от случайного прикосновения к токоведущим частям благодаря дополнительным защитным крышкам. Механическая и электрическая блокировка предотвращает одновременное включение противоположных состояний в сложных схемах управления.

Преимущества

• Встроенные дополнительные контакты (1НО+1НЗ) позволяют реализовать функции самоблокировки, сигнализации и взаимной блокировки без внешних модулей
• Уменьшенные габариты снижают потребление места в щите управления
• Увеличенный ресурс - более 1 млн операций при rated load, что снижает частоту обслуживания
• Работает в широком диапазоне температур - подходит для холодных ангаров и жарких цехов
• Механическая и электрическая блокировка исключает опасные ситуации при параллельном управлении несколькими контакторами

Ограничения применения

• Не предназначен для постоянного тока - использование DC вызывает свечение дуги и выход из строя
• Максимальное напряжение сети - 690 В; превышение недопустимо
• Не имеет встроенного теплового реле - требует внешней защиты от перегрузки
• Не герметичен полностью - хотя есть защитные крышки, IP-класс не указан, поэтому не рекомендован для влажных сред без дополнительной оболочки

Примеры использования

• Управление крупными насосами на водопроводных станциях
• Коммутация конвейерных лент в пищевой промышленности
• Пуск вентиляторов и компрессоров в HVAC-системах
• Автоматическое включение светильников в производственных помещениях по сигналу PLC

Практические советы

• При выборе контактора проверьте соответствие напряжения управления - 110 В AC - вашей системе управления. Не используйте 220 В или постоянный ток!
• Из-за высокого тока (500 А) обязательно используйте медные провода нужного сечения и правильно затяните болты - плохой контакт вызывает нагрев и отказ
• Дополнительные контакты удобно использовать для создания интерлоков: например, чтобы один двигатель не мог включиться, пока другой работает
• При монтаже на плату оставьте свободное пространство вокруг корпуса для теплоотвода - особенно важно при длительной работе на максимальной нагрузке
• Артикул 21969dek совпадает с оригиналом DEKraft - можно заменить аналоги без переделки схемы
