Контактор 500А 220В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21970DEK DEKraft APC

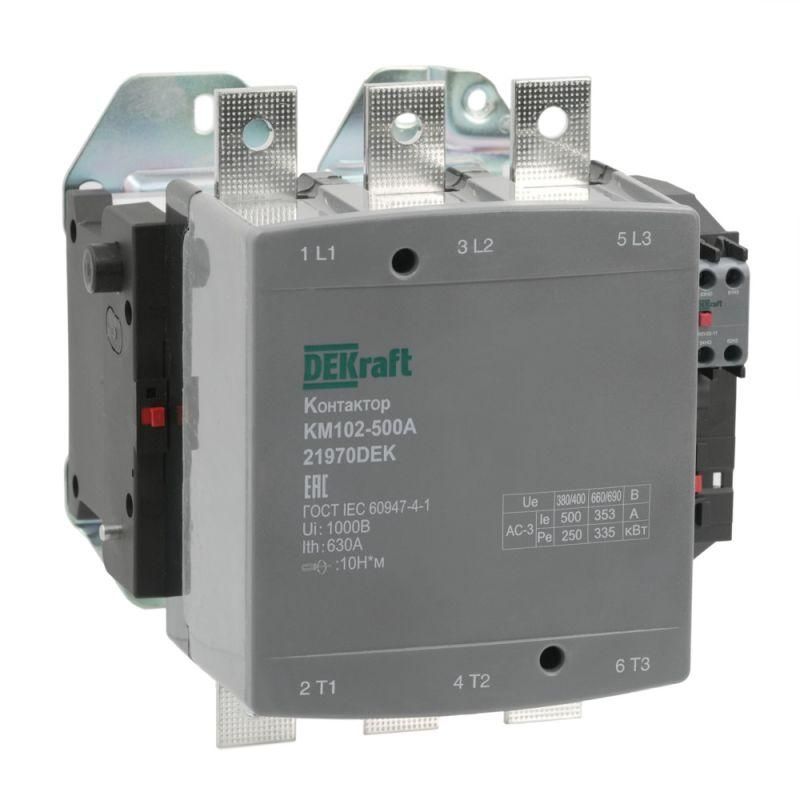

Контактор КМ-102 от DEKraft - устройство для удалённого включения и отключения мощных нагрузок, таких как двигатели и осветительные сети. Номинальный ток 500 А при напряжении управления 220–240 В делает его надёжным решением для промышленной автоматизации. Артикул 21970dek соответствует сериям DEKraft и SE (Dekraft).

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения электродвигателей, светильников и других мощных потребителей. Подходит для работы в системах автоматического управления: конвейеры, насосы, компрессоры, системы вентиляции.

Используется в сетях переменного тока до 690 В, согласно классам коммутационной износостойкости AC3 (пуск и останов асинхронных двигателей) и AC4 (частые пуски, реверсы, электромагнитные торможения).

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 500 А (при AC3, 400 В)
• Напряжение управления: 220–240 В, 50 Гц
• Количество контактов: 3 главных (для силовой цепи) + 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Подключение силовой цепи: болтовое (винтовые зажимы)
• Условия монтажа: установка на DIN-рейку или монтажную плату
• Гарантийный срок: 3 года

Совместимость и монтаж

Контактор КМ-102 совместим с любыми стандартными DIN-рейками и монтажными платами, имеющими достаточные размеры для фиксации корпуса. Для подключения силовых проводов используйте медные жилы сечением до 120 мм2 - проверьте соответствие по паспорту производителя.

Цепь управления подключается к клеммам A1/A2. Убедитесь, что напряжение на них находится в пределах 220–240 В - выход за эти значения может повредить катушку.

Дополнительные контакты (1НО+1НЗ) расположены на передней панели - они доступны для подключения цепей сигнализации, блокировок или обратной связи.

Безопасность и стандарты

Контактор КМ-102 имеет встроенную механическую блокировку, предотвращающую одновременное замыкание НО и НЗ контактов. Защитная крышка снижает риск случайного прикосновения к токоведущим частям и обеспечивает степень защиты IP65 - устойчивость к пыли и струям воды.

Произведён в соответствии с требованиями IEC/EN 60947-4-1 - международный стандарт для контакторов и пускателей.

Преимущества

• Встроенные дополнительные контакты (1НО+1НЗ) позволяют реализовать сложные схемы управления без внешних модулей
• Малые габариты экономят место в щитах и шкафах
• Увеличенный ресурс - рассчитан на более чем 1 млн операций при AC3
• Работает в широком температурном диапазоне: от –25C до +60C
• Механическая блокировка исключает ложные срабатывания

Ограничения применения

• Не предназначен для постоянной работы при токе выше 500 А - возможен перегрев и отказ
• Не используется в цепях постоянного тока - катушка рассчитана только на переменный ток 50 Гц
• Не рекомендован для сред с высокой концентрацией масла, химических паров или взрывоопасной пыли - даже с крышкой не обеспечивается взрывозащита
• Не следует использовать в условиях частых ударов и вибраций без дополнительной амортизации

Примеры использования

• Автоматический пуск трёхфазного асинхронного двигателя насоса в системе водоснабжения
• Коммутация группы светодиодных светильников в производственном помещении через PLC
• Реверсивная схема управления конвейером с использованием двух контакторов и блокировки
• Система аварийного отключения оборудования при срабатывании датчиков безопасности

Практические советы

• При монтаже затягивайте болты силовых клемм равномерно - переусиливать нельзя, чтобы не повредить контактные поверхности
• Проверяйте напряжение управления перед первым запуском - превышение 240 В вызывает быстрый износ катушки
• Для длительной эксплуатации в пыльных помещениях регулярно осматривайте защитную крышку - она должна быть плотно закрыта
• Если требуется больше контактов - можно докупить дополнительные модули, совместимые с серией КМ-102
• При замене старого контактора - сравнивайте типы коммутации (AC3/AC4) и токовые характеристики, а не только внешний вид
