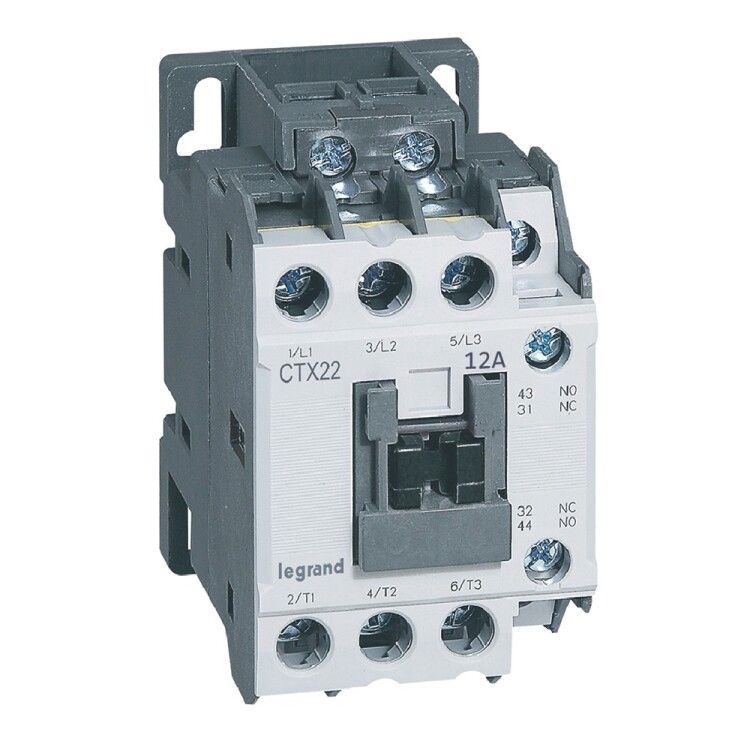

Контактор CTX3 22 3P 12A 1но1нз ~230В | 416096 Legrand

Контактор Legrand Euro CTX3 с артикулом 416096 - это надёжное устройство для автоматического включения и отключения трёхфазной нагрузки, предназначенное для частых коммутаций в промышленных системах. Он сочетает компактную модульную конструкцию, совместимую с DIN-рейкой, и высокую механическую износостойкость, что делает его удобным решением для монтажа на панелях управления.

Назначение и область применения

Контактор Legrand Euro CTX3 используется для удалённого управления трёхфазными электроприёмниками: двигателями, нагревательными элементами, насосами, вентиляторами. Подходит для систем автоматизации, где требуется частое включение/выключение - например, на конвейерах, станках, системах вентиляции. Устройство не предназначено для защиты от перегрузок или коротких замыканий - его применяют в паре с автоматическими выключателями и тепловыми реле.

Технические характеристики

• Тип: контактный аппарат, нереверсивный
• Количество силовых полюсов: 3
• Номинальный ток: 12 А
• Напряжение катушки управления: 230 В переменного тока (AC)
• Частота: 50–60 Гц
• Номинальная мощность управляемого двигателя: 5,5 кВт
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Максимальное сечение провода: до 25 мм2
• Способ подключения: винтовые зажимы
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Механическая износостойкость: 15 млн циклов
• Коммутационная износостойкость: 2,5 млн циклов при номинальном токе
• Модульное исполнение: да - ширина соответствует стандартному модулю для DIN-рейки
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Соответствие стандартам: МЭК 60947-1, МЭК 60947-4

Совместимость и монтаж

Контактор Legrand Euro CTX3 устанавливается на стандартную DIN-рейку типа TS35. Для фиксации достаточно защёлкнуть корпус на рейке - никаких болтов или креплений не требует. Подключение силовых клемм выполняется винтовым способом - рекомендуется использовать наконечники (штыревые или трубчатые) для многожильных проводов. Вспомогательные контакты доступны для подключения цепей управления, сигнализации или блокировок. Устройство совместимо с любыми кнопочными постами, реле времени и ПЛК, работающими на 230 В AC.

Безопасность и стандарты

Контактор Legrand Euro CTX3 сертифицирован по международным стандартам МЭК 60947-1 и МЭК 60947-4-1, которые регламентируют безопасность и надёжность промышленных контакторов. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изоляции и расположению клемм внутри корпуса. Однако из-за степени защиты IP20 запрещено использование в условиях повышенной влажности, пыли или на открытом воздухе - для таких сред необходимы устройства с IP65 и выше.

Преимущества

• Высокая долговечность: 15 млн механических циклов и 2,5 млн коммутаций обеспечивают длительный срок службы даже при интенсивной работе
• Компактность: модульная форма позволяет экономить место на распределительных щитах
• Гибкость управления: наличие одного НО и одного НЗ контакта позволяет реализовать базовые схемы блокировки и индикации состояния
• Простота установки: монтаж на DIN-рейку занимает несколько секунд, не требует специнструментов
• Поддержка широкого диапазона сечений кабелей: от 0,5 до 25 мм2 - подходит как для слаботочных, так и для силовых цепей

Ограничения применения

• Не подходит для работы в условиях пыли, влаги, химически активной среды - степень защиты IP20 недостаточна
• Не имеет встроенной защиты от перегрузки - обязательно применение с автоматическим выключателем
• Катушка управления рассчитана только на 230 В AC - нельзя использовать с постоянным током или другими напряжениями (например, 24 В DC)
• Не является реверсивным - для изменения направления вращения двигателя нужен другой тип контактора или схема с двумя устройствами
• Не рекомендован для частых пусков двигателей свыше 5,5 кВт - возможен быстрый износ контактов

Примеры использования

• Автоматический пуск трехфазного асинхронного двигателя насоса в системе водоснабжения
• Управление конвейерной лентой через сигнал от ПЛК
• Включение группы светильников или обогревателей по расписанию
• Система аварийного отключения оборудования при срабатывании датчика давления

Практические советы

• При подключении медных проводов сечением более 4 мм2 используйте наконечники - это предотвратит ослабление соединения после нескольких циклов вибрации
• Проверьте соответствие напряжения катушки (230 В AC) перед первым включением - неверное питание приведёт к выходу из строя
• Для увеличения срока службы контактора избегайте частых пусков менее чем через 1 минуту - это снижает термическую нагрузку на контакты
• При сборке щита оставляйте свободное пространство вокруг контактора - он греется при работе, особенно при близком расположении других устройств
• Артикул 416096 - это часть серии CTX3; все устройства этой серии имеют одинаковый форм-фактор, поэтому можно легко заменить или расширить систему
