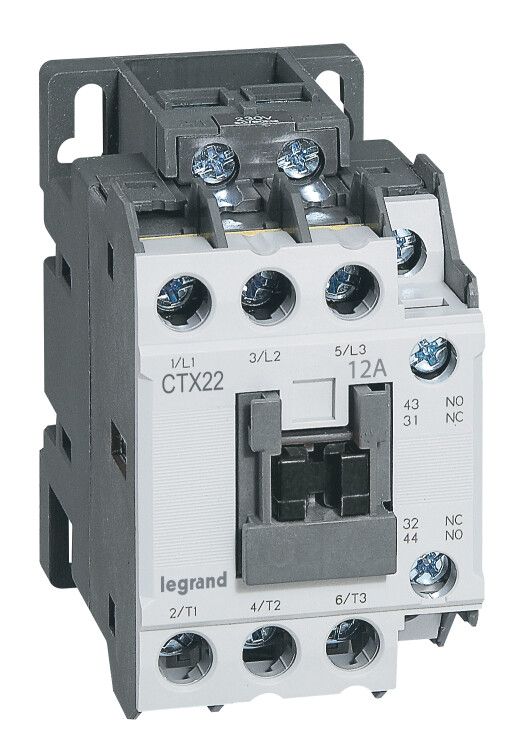

Контактор CTX3 22 3P 12A 1но1нз =24В | 416091 Legrand

Контактор CTX3 3P 12A 1 нормально открытый + 1 нормально закрытый =24В DC - это компактное устройство для дистанционного включения и отключения трёхфазной нагрузки с управлением постоянным током 24 В. Бренд Legrand и артикул 416091 указывают на серию CTX3, предназначенную для надёжной работы в промышленных системах автоматизации.

Назначение и область применения

Контактор CTX3 3P 12A 1 нормально открытый + 1 нормально закрытый =24В DC используется для коммутации трёхфазных электродвигателей и других мощных нагрузок. Он применяется в системах автоматического управления: станках, насосах, вентиляторах, конвейерах, где требуется частое включение/выключение. Управление осуществляется через слаботочную цепь 24 В DC - это позволяет использовать его совместно с PLC, реле, кнопками и другими контроллерами.

Технические характеристики

• Род тока: Постоянный (DC) - питание катушки только от источника постоянного напряжения.
• Напряжение управления: 20,4–26,4 В DC - работает стабильно в пределах +-10% от номинала 24 В.
• Номинальный ток: 12 А - максимальный рабочий ток в каждой фазе при температуре до 40 C.
• Силовые полюса: 3 - переключает все три фазы одновременно.
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации состояния или построения блокировочных цепей.
• Мощность двигателя: 5,5 кВт - рекомендованная нагрузка для трёхфазных двигателей в сетях 380 В.
• Частота: 50/60 Гц - совместим с сетями Европы и России.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки в корпусе или щите.
• Макс. сечение кабеля: 25 мм2 - поддерживает крупные провода, что важно для высоких токов.
• Подключение: Кабельные зажимы - надёжный контакт без необходимости пайки или болтовых соединений.
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температурах от −25 C до +40 C и повышенной влажности в помещениях.
• Износостойкость: 15 млн операций механических / 2,5 млн коммутационных - долгий срок службы даже при частом включении.
• Монтаж: DIN-рейка и монтажная плата - гибкий способ установки в шкафах или на панелях.
• Нормативы: МЭК 60947-1 и МЭК 60947-4 - соответствуют международным требованиям к аппаратам низкого напряжения.

Совместимость и монтаж

Контактор CTX3 3P 12A 1 нормально открытый + 1 нормально закрытый =24В DC устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа на плату предусмотрены крепёжные отверстия - удобно для сборки специализированных панелей. Подключение силовых проводов выполняется через винтовые клеммы - затягивать необходимо усилием 0,5–0,7 Нм, чтобы избежать перегрева. Вспомогательные контакты подключаются к цепям управления: НО - для включения индикации, НЗ - для аварийной блокировки. Обязательно соблюдать полярность при подаче 24 В DC на катушку - неверное подключение не повредит устройство, но не обеспечит срабатывание.

Безопасность и стандарты

Контактор CTX3 соответствует стандартам МЭК 60947-1 и МЭК 60947-4, которые гарантируют безопасность при работе с токами до 1000 В переменного и 1500 В постоянного тока. Сертифицирован для использования в промышленных условиях. IP20 не допускает доступа к токоведущим частям пальцем, но не защищает от внешних воздействий - поэтому обязательна установка в закрытом электрошкафе. Применение в средах с взрывоопасными газами или пылью запрещено.

Преимущества

• Высокая коммутационная износостойкость - 2,5 млн циклов - снижает потребность в замене.
• Гибкий монтаж: DIN-рейка и плата - легко адаптировать под любую систему.
• Наличие двух типов вспомогательных контактов - упрощает проектирование схем управления.
• Широкий диапазон напряжения управления (20,4–26,4 В) - устойчив к колебаниям в сети 24 В.
• Совместимость с большинством PLC и реле, работающих на 24 В DC.

Ограничения применения

• Не предназначена для работы во влажных, пыльных или агрессивных средах - IP20 недостаточно для таких условий.
• Не подходит для реверсивных схем - только нереверсивное исполнение.
• Не следует применять для сварочных аппаратов, индукционных нагревателей или нагрузок с высокими импульсными токами - риск прилипания контактов.
• Не работает при напряжении ниже 20,4 В - возможны отказы включения.
• Не имеет встроенного тепловой защиты - для защиты двигателя нужен отдельный термореле.

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения через PLC с сигналом 24 В DC.
• Автоматический запуск вентилятора в HVAC-системе после получения команды от датчика температуры.
• Коммутирующая функция в панели управления конвейером - включение/остановка по сигналу с энкодера.
• Система безопасности: НЗ-контакт разрывает цепь управления при аварии, НО-контакт включает световую индикацию “работа”.

Практические советы

• Перед монтажом проверьте соответствие напряжения управления - 24 В DC, а не переменный ток!
• При подключении кабелей сечением более 16 мм2 используйте наконечники - это повысит надёжность контакта.
• Для длительной работы при температуре выше 40 C выбирайте модели с пониженной нагрузкой - согласно таблицам derating от Legrand.
• Если вы используете несколько контакторов в одном шкафу - оставляйте минимум 10 мм свободного пространства между ними для теплоотвода.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частом включении (>100 раз/час).
• Артикул 416091 - точный идентификатор для заказа запасных частей или аналогичных моделей в серии CTX3.
