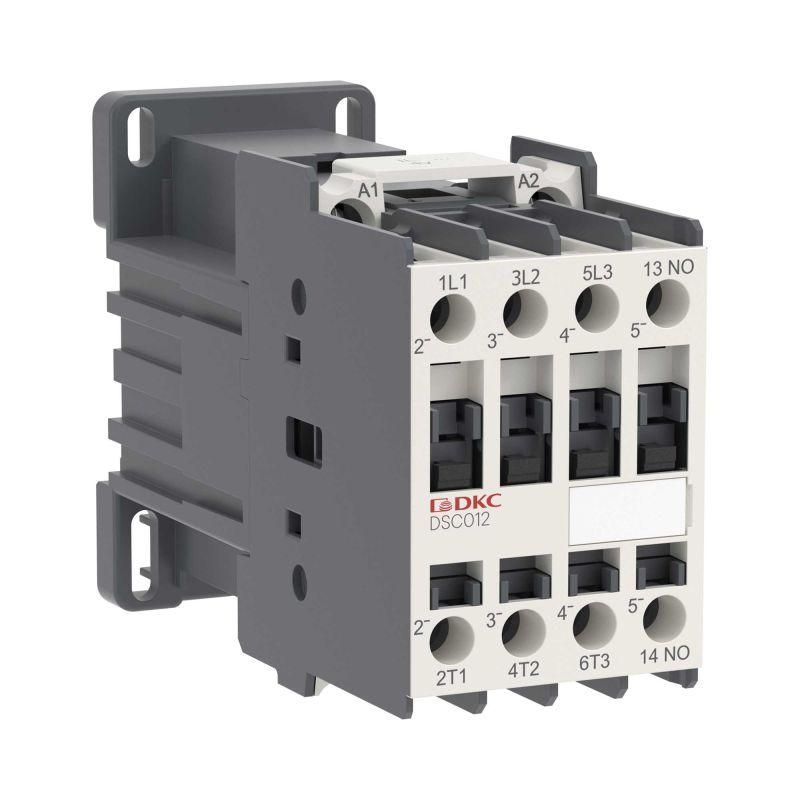

Магнитный контактор YON DSC012 12A 5,5кВт AC3 3P кат.24В DC 1НО | DSC012-3C10D024 DKC ДКС

Магнитный контактор DKC DSC012-3c10d024 предназначен для надёжной коммутации электродвигателей и других высокоиндуктивных нагрузок. Этот контактор сочетает прочную конструкцию, совместимость с системами на 24 В постоянного тока и соответствие требованиям категории AC3/AC4, что делает его универсальным решением для промышленной автоматизации.

Назначение и область применения

Магнитный контактор DKC DSC012-3c10d024 используется для включения и выключения трёхфазных асинхронных двигателей, частотных преобразователей и аналогичных устройств с высокой индуктивностью. Он рассчитан на работу в тяжёлых режимах: пуск, реверс и торможение противовключением. Подходит для установки в панелях управления станков, конвейеров, насосов, компрессоров и другого оборудования с регулярными циклами включения-выключения.

Технические характеристики

• Номинальный рабочий ток: 12 А
• Количество главных контактов: 3 (трёхполюсный)
• Номинальная коммутируемая мощность: 5,5 кВт при напряжении до 440 В переменного тока (класс AC3)
• Напряжение управления: 24 В постоянного тока (DC)
• Количество вспомогательных контактов: 1 нормально замкнутый (1 НО)
• Тип подключения: кабельные зажимы (клеммы), без штыревых разъёмов
• Серия: DSC012 (диапазон 9–105 А)

Совместимость и монтаж

Контактор DKC DSC012-3c10d024 устанавливается на DIN-рейку шириной 35 мм. Для подключения силовой цепи используются кабельные зажимы - допускаются провода сечением до 4 мм2. Управление осуществляется через катушку 24 В DC; важно соблюдать полярность при подключении. Контакт 1 НО можно использовать для сигнализации состояния (например, “двигатель работает”) или в цепях блокировки. Монтаж рекомендуется выполнять в вертикальном положении +-15°, избегая вибраций и перегрева.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 для аппаратов низкого напряжения. Серия DSC012 прошла испытания на механическую и электрическую долговечность в условиях AC3 и AC4. Применение в соответствии с классом AC4 позволяет использовать его для частых реверсов и торможений противовключением - без снижения срока службы.

Преимущества

• Устойчивость к импульсным нагрузкам благодаря усиленному контактному узлу
• Стабильная работа при колебаниях напряжения управления +-10%
• Закрытая конструкция минимизирует попадание пыли и влаги внутрь
• Интегрированный вспомогательный контакт 1 НО исключает необходимость внешних модулей
• Совместим с другими изделиями серии DSC012 - легко расширить систему

Ограничения применения

• Не предназначена для коммутации постоянного тока - только переменный (AC3/AC4)
• Работает только с управлением 24 В DC; другие напряжения (например, 220 В AC) требуют другой модели
• Не имеет защиты от перегрузки - необходимо применять тепловые реле или электронные защиты дополнительно
• Не следует использовать в средах с взрывоопасными газами или повышенной коррозионной активностью без дополнительной герметизации

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения с частыми пусками
• Переключение направления вращения конвейера с использованием реверса (режим AC4)
• Подключение частотного преобразователя к сети через контактор для аварийного отключения
• Автоматизация линии производства с сигналом “работа” от вспомогательного контакта 1 НО

Практические советы

• Проверьте посадочные размеры перед монтажом - контактор DSC012 совместим со всеми стандартными DIN-рейками, но не все корпуса подходят для группового монтажа нескольких единиц
• При подключении катушки 24 В DC используйте фильтр или диод для гашения ЭДС самоиндукции - продлит срок службы контроллера
• Не затягивайте клеммы слишком сильно - это повредит медные контакты внутри зажима
• Для длительной работы в жарком помещении выбирайте место с хорошей вентиляцией - температура окружающей среды не должна превышать +40 C
• Если требуется больше вспомогательных контактов - используйте дополнительные модули серии DSC012, совместимые по креплению
