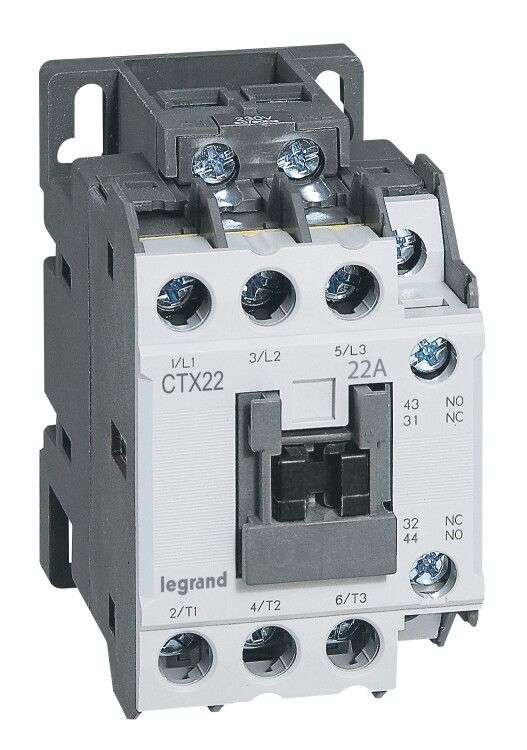

Контактор CTX3 22 3P 22A 1но1нз ~380В | 416118 Legrand

Контактор CTX3 3P 22A 1 нормально открытый 1 нормально закрытый ~380В - это надёжное устройство для коммутации трёхфазной нагрузки в промышленных системах. Произведённый Legrand, он предназначен для частых включений и отключений двигателей, нагревательных элементов и другого оборудования, работающего от сети 380 В. Артикул 416118 соответствует серийному решению CTX3, ориентированному на жёсткие условия эксплуатации.

Назначение и область применения

Контактор CTX3 3P 22A 1 нормально открытый 1 нормально закрытый ~380В используется для удалённого управления трёхфазными электродвигателями и другими активными нагрузками. Подходит для автоматических систем: конвейеров, насосов, компрессоров, вентиляционных установок. Наличие одного нормально замкнутого (NC) и одного нормально разомкнутого (NO) контакта позволяет использовать его в схемах управления, например, для сигнализации состояния или блокировок.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 22 А - способен выдерживать длительную нагрузку до этого значения
• Напряжение питания катушки: 323–418 В - работает в широком диапазоне, совместим с сетью 380 В +-10%
• Количество полюсов: 3 - управление всеми фазами одновременно
• Контакты: 3NO + 1NC - три главных силовых контакта и один вспомогательный
• Номинальная мощность: 11 кВт - рассчитан на двигатели этой мощности при 380 В
• Частота: 50/60 Гц - универсальное применение в странах с любым стандартом сети
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не от пыли и влаги
• Максимальное сечение кабеля: 25 мм2 - подходит для проводов средней и большой толщины
• Способ подключения: кабельные зажимы - удобны для быстрого монтажа без дополнительных переходников
• Механическая износостойкость: 15 млн. циклов - долгий срок службы при частых операциях
• Коммутационная износостойкость: 2,5 млн. циклов - устойчив к перегрузкам и дуговым разрядам
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Модульное исполнение: да - легко устанавливается на DIN-рейку
• Соответствие стандартам: МЭК 60947-1, МЭК 60947-4 - международные требования к контактным аппаратам

Совместимость и монтаж

Контактор CTX3 3P 22A 1 нормально открытый 1 нормально закрытый ~380В монтируется на стандартную DIN-рейку типа TS35. Клеммы для силовых проводов расположены сверху и снизу - можно подключать кабель с любого направления. Для управления подаётся напряжение на катушку через два вертикальных вывода (обозначены A1/A2). Вспомогательные контакты NC и NO доступны для подключения к кнопочным станциям, реле или контроллерам. Установка требует свободного пространства вокруг устройства для теплоотвода - не рекомендуется плотное соседство с другими приборами.

Безопасность и стандарты

Контактор CTX3 соответствует международным стандартам IEC 60947-1 и IEC 60947-4-1, что гарантирует безопасность при работе в промышленных условиях. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - не применяйте в сырых или запылённых помещениях без дополнительной защиты. Соответствие стандартам позволяет использовать устройство в системах, подлежащих обязательной сертификации.

Преимущества

• Высокая механическая и коммутационная износостойкость - снижает потребность в обслуживании
• Широкий диапазон рабочего напряжения катушки (323–418 В) - устойчив к колебаниям сети
• Модульная конструкция - экономит место в щите и ускоряет сборку
• Поддержка кабелей до 25 мм2 - исключает необходимость в промежуточных соединителях
• Наличие вспомогательного контакта NC - позволяет реализовать функции контроля состояния без внешних реле

Ограничения применения

• Не предназначена для работы во взрывоопасных зонах - отсутствует взрывозащита
• Защита IP20 не подходит для улицы, бассейнов, цехов с высокой влажностью или пылью - требуется корпус IP54+
• Не является реверсивным - нельзя использовать для изменения направления вращения двигателя без второго контактора
• Не подходит для постоянного тока - только переменный ток 50/60 Гц
• Катушка не имеет опционального напряжения ниже 323 В - не совместима с 220 В или 110 В системами управления

Примеры использования

• Автоматический пуск трехфазного насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Включение теплового аппарата в термической печи
• Система аварийного отключения с использованием нормально замкнутого контакта
• Интеграция в ПЛК-систему с сигналом “состояние включено” через NO-контакт

Практические советы

• При монтаже проверьте соответствие сечения кабеля - превышение 25 мм2 может повредить зажимы
• Обязательно используйте предохранители или автоматические выключатели перед контактором - он не защищает от перегрузок
• Для продления срока службы избегайте частых включений при максимальной нагрузке - лучше использовать плавный пуск
• Проверяйте напряжение на катушке перед первым включением - выход за пределы 323–418 В вызывает отказ
• При установке в шкафу оставляйте минимум 5 см свободного пространства сверху и сбоку для охлаждения
• Артикул 416118 - единственный вариант в серии CTX3 с таким набором контактов; другие модели имеют другой состав вспомогательных контактов
