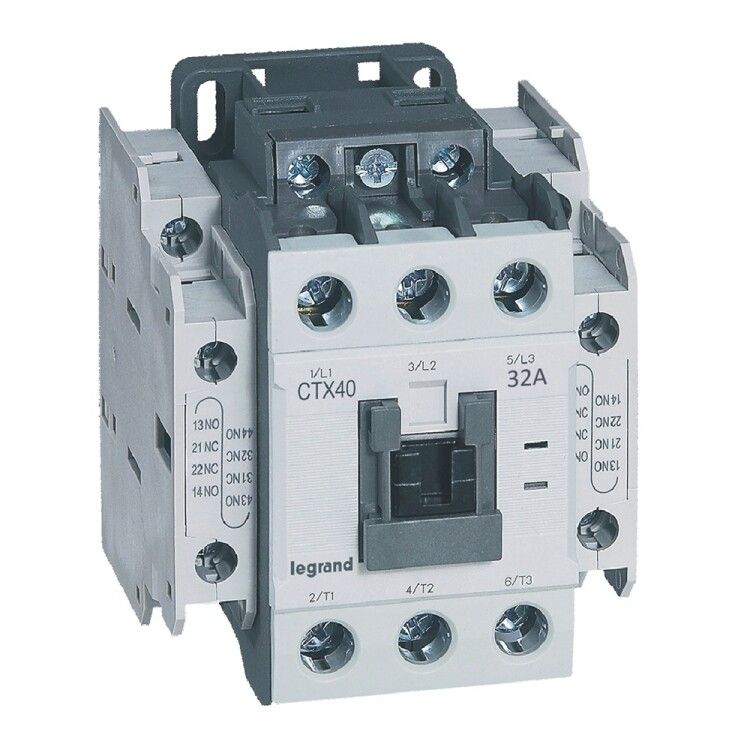

Контактор CTX3 40 3P 32A 2но2нз ~230В | 416126 Legrand

Контактор 3P 32A 2НО2НЗ 230V AC от Legrand Euro - надёжное устройство для автоматического включения и отключения трёхфазных нагрузок, таких как электродвигатели, нагревательные элементы и другое оборудование. Артикул 416126 относится к серии CTX3 и предназначен для монтажа на DIN-рейку в распределительных щитах.

Назначение и область применения

Контактор 3P 32A 2НО2НЗ 230V AC используется для дистанционного управления трёхфазными потребителями. Он применяется там, где требуется частое включение/выключение нагрузки: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ. Устройство работает в паре с кнопочным постом, термореле или PLC - обеспечивает безопасную коммутацию токов до 32 А.

Технические характеристики

• Количество силовых полюсов: 3 - управление всеми фазами одновременно
• Номинальный ток: 32 А - выдерживает длительную нагрузку до этого значения
• Напряжение катушки управления: 230 В переменного тока - совместим с сетью 220–240 В
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используются для сигнализации, блокировок, самоблокировки
• Номинальная мощность двигателя: 15 кВт - оптимизирован для запуска двигателей этой мощности
• Частота: 50/60 Гц - работает в любой сети Европы и России
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ подключения: винтовые зажимы - подходят для проводов сечением до 25 мм2
• Механическая износостойкость: 12 млн циклов - долгий срок службы при частых переключениях
• Коммутационная износостойкость: 2 млн циклов - гарантированная устойчивость при работе под нагрузкой
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с температурой от −25C до +40C и повышенной влажностью
• Модульное исполнение: да - занимает 4 модуля (18 мм каждый) на DIN-рейке
• Соответствие стандартам: IEC 60947-1, IEC 60947-4 - соответствует международным требованиям к промышленным контактам

Совместимость и монтаж

Контактор 3P 32A 2НО2НЗ 230V AC легко монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в направляющие. Подключение проводов осуществляется через винтовые зажимы - затягивать необходимо равномерно, чтобы избежать повреждения жил. Максимальное сечение кабеля - 25 мм2; для меньших сечений используйте наконечники. Катушка управления подключается к цепи управления (например, от кнопки “Пуск”), а силовые контакты - к трёхфазному питанию и нагрузке. Обязательно соблюдайте полярность при подключении катушки - неверное подключение не приведёт к выходу из строя, но контактор не будет работать.

Безопасность и стандарты

Контактор Legrand Euro 416126 сертифицирован по стандартам IEC 60947-1 (общие требования) и IEC 60947-4-1 (спецификация для контакторов). Это гарантирует соответствие требованиям безопасности, устойчивости к перегрузкам и отказоустойчивости. IP20 позволяет использовать устройство только внутри электрошкафов - не допускается установка в условиях воздействия воды, пыли или агрессивных сред. Все материалы соответствуют нормам RoHS.

Преимущества

• Высокая механическая и коммутационная износостойкость - снижает необходимость замены даже при интенсивном использовании
• Наличие двух НО и двух НЗ контактов - позволяет реализовать сложные схемы управления без внешних реле
• Модульная конструкция - экономит место в шкафу, удобна для сборки и обслуживания
• Поддержка напряжения 230 В AC - совместим с большинством систем управления в промышленности
• Производитель Legrand - проверенная европейская репутация качества и сервиса

Ограничения применения

• Не предназначена для работы вне помещений - степень защиты IP20 исключает использование на улице или в сырых цехах без корпуса
• Не подходит для реверсивных схем - устройство нереверсивное, для изменения направления вращения нужен другой тип контактора
• Не рекомендован для постоянной работы при токе выше 32 А - возможен перегрев и преждевременный износ
• Требуется внешнее тепловое реле для защиты от перегрузки - сам по себе не имеет встроенной тепловой защиты

Примеры использования

• Автоматический запуск вентилятора в HVAC-системе по сигналу от термостата
• Управление насосом в системе водоснабжения через PLC
• Включение станка с ЧПУ после завершения цикла подготовки
• Контроль освещения на производственной площадке по графику

Практические советы

• При проектировании схемы учтите, что 2 НО и 2 НЗ контакта можно использовать для создания блокировок - например, предотвращения одновременного включения двух двигателей
• Проверьте посадочные размеры перед покупкой - модель занимает 4 модуля (72 мм), убедитесь, что есть свободное место в щите
• Для увеличения срока службы избегайте частых включений при максимальной нагрузке - лучше применить плавный пуск, если двигатель часто запускается
• Обязательно используйте предохранители или автоматические выключатели на входе - контактор не защищает от короткого замыкания
• При замене старого контактора сверьте количество и тип вспомогательных контактов - у некоторых аналогов их меньше
