Контактор CTX3 22 3P 12A 1но1нз ~380В | 416098 Legrand

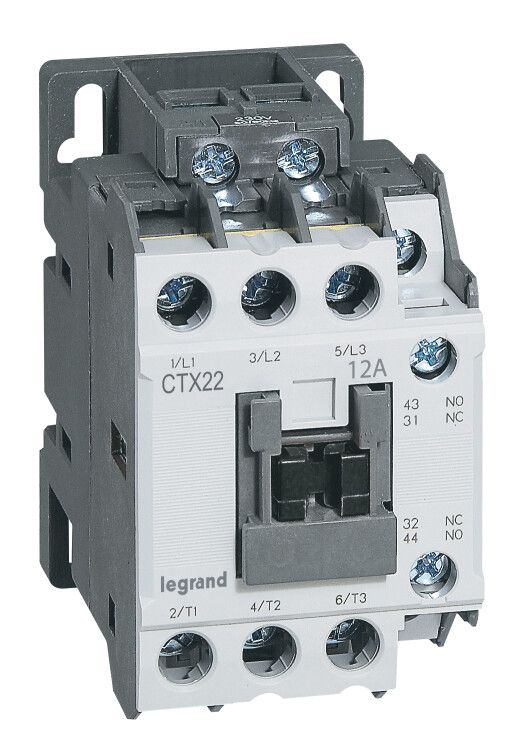

Контактор CTX3 3P 12A 1 нормально открытый 1 нормально закрытый ~380В - это надёжное устройство для коммутации трёхфазной нагрузки в промышленных системах. Произведённый Legrand, он предназначен для частых включений и отключений двигателей, нагревательных элементов и другого оборудования, работающего от сети 380 В. Артикул 416098 соответствует серийному решению CTX3, ориентированному на жёсткие условия эксплуатации.

Назначение и область применения

Контактор CTX3 3P 12A 1 нормально открытый 1 нормально закрытый ~380В используется для удалённого управления трёхфазными электродвигателями и другими активными нагрузками. Подходит для автоматических систем: конвейеров, насосов, компрессоров, вентиляционных установок. Наличие одного нормально замкнутого (NC) и трёх нормально разомкнутых (NO) контактов позволяет реализовать базовые схемы управления, включая аварийную остановку и сигнализацию.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 12 А - способен выдерживать длительную нагрузку до этого значения
• Напряжение питания катушки: 323–418 В - работает в пределах напряжения 380 В +-15%
• Количество полюсов: 3 - управление всеми фазами одновременно
• Контакты: 3NO + 1NC - три рабочих и один вспомогательный контакт
• Номинальная мощность: 5,5 кВт - оптимален для двигателей этой мощности при 380 В
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Максимальное сечение кабеля: 25 мм2 - подходит для проводов до 25 квадратных миллиметров
• Способ подключения: кабельные зажимы - удобны для быстрого монтажа без дополнительных клемм
• Механическая износостойкость: 15 млн циклов - долгий срок службы при частых переключениях
• Коммутационная износостойкость: 2,5 млн циклов - гарантированная устойчивость при нагрузках
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможны колебания температур и влажности
• Модульное исполнение: да - легко устанавливается на DIN-рейку
• Соответствие стандартам: МЭК 60947-1, МЭК 60947-4 - международные требования к аппаратам низкого напряжения

Совместимость и монтаж

Контактор CTX3 3P 12A 1 нормально открытый 1 нормально закрытый ~380В монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы для силовых проводов расположены сверху и снизу - позволяют подводить кабели с любой стороны. Для подключения цепи управления используются два верхних контакта на передней панели. Устройство не требует дополнительных креплений. Совместим со всеми типами тепловых реле и кнопочных постов, используемых в системах управления двигателями. Обязательно соблюдайте посадочные размеры: ширина модуля - 17,5 мм, что позволяет разместить несколько контакторов в одном ряду.

Безопасность и стандарты

Контактор CTX3 соответствует международным стандартам МЭК 60947-1 и МЭК 60947-4, которые регламентируют безопасность, износостойкость и электромагнитную совместимость. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от внешних воздействий - поэтому устройство следует устанавливать внутри щита. Применение в условиях повышенной влажности, запылённости или агрессивной среды недопустимо без дополнительной герметизации корпуса.

Преимущества

• Высокая механическая и коммутационная износостойкость - снижает потребность в обслуживании
• Модульная конструкция - экономит место в распределительном щите
• Широкий диапазон напряжения управления (323–418 В) - устойчив к просадкам и скачкам в сети
• Поддержка кабелей до 25 мм2 - исключает необходимость переходников
• Совместимость с продукцией Legrand - можно использовать с аналогичными реле, автоматами и аксессуарами

Ограничения применения

• Не предназначена для работы вне помещений - IP20 не защищает от воды и пыли
• Не подходит для реверсивных схем - только нереверсивное исполнение
• Запрещено применение при напряжении выше 418 В или ниже 323 В - риск отказа катушки
• Не рекомендован для частых пусков тяжёлых двигателей с высокими импульсными токами - лучше выбрать контактор с более высокой коммутационной износостойкостью
• Требуется обязательная установка в закрытом щите - открытый монтаж невозможен

Примеры использования

• Автоматизация конвейера на пищевом производстве - включение/выключение двигателя через PLC
• Система принудительной вентиляции в цеху - управление тремя вентиляторами по сигналу термодатчиков
• Насосная станция - пуск и остановка насоса по уровню жидкости
• Обогревательный контур - включение ТЭНа при достижении заданной температуры

Практические советы

• При подборе контактора проверьте соответствие номинала нагрузки - 5,5 кВт при 380 В соответствует току около 10–11 А; 12 А - достаточный запас
• Для защиты от перегрузок всегда используйте тепловое реле - даже при наличии автомата
• При использовании NC-контакта в цепи аварийной остановки - подключайте его последовательно с кнопкой “Стоп”
• Не затягивайте клеммы слишком сильно - повредится медная часть зажима, особенно при многократных демонтажах
• Проверяйте наличие напряжения на катушке перед первым включением - неверное питание вызывает выход из строя
• Артикул 416098 - единственный вариант в серии CTX3 с таким набором контактов и напряжением катушки; другие модели имеют другой состав контактов или напряжение управления
