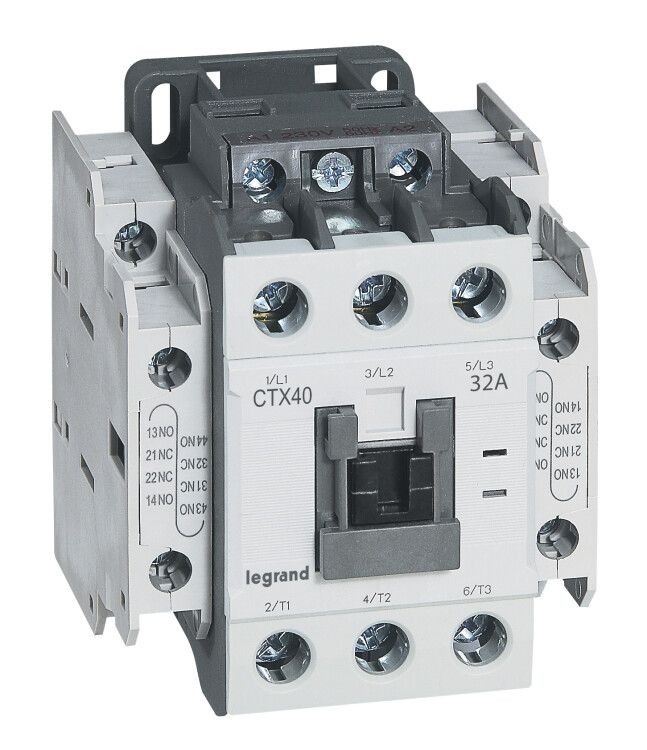

Контактор CTX3 40 3P 32A (AC-3) 2но2нз ~415В | 416129 Legrand

Контактор 3P 32A (AC-3) 2но2нз ~415В CTX3 - это надёжное устройство для удалённого включения и отключения трёхфазных электродвигателей мощностью до 15 кВт. Разработан для работы в промышленной автоматике, совместим с DIN-рейкой и соответствует международным стандартам. Бренд Legrand обеспечивает долгий срок службы и устойчивость к колебаниям сети.

Назначение и область применения

Контактор 3P 32A (AC-3) 2но2нз ~415В CTX3 предназначен для коммутации трёхфазных нагрузок, особенно электродвигателей. Он используется в системах автоматического управления: насосах, вентиляторах, компрессорах, конвейерах, станках и других устройствах, где требуется частое включение/выключение. Контактор CTX3 применяется там, где важна надёжность и длительный ресурс работы.

Технические характеристики

• Номинальный ток: 32 А - способен выдерживать постоянную нагрузку до этого значения при AC-3 (пусковые режимы двигателей).
• Количество силовых полюсов: 3 - управляет всеми фазами трёхфазной сети одновременно.
• Напряжение управления: 352,75–456,5 В переменного тока - работает в широком диапазоне напряжений, что позволяет использовать его в сетях 400 В +-10%.
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - подходят для сигнализации, блокировок и обратной связи в схемах управления.
• Номинальная мощность двигателя: 15 кВт - оптимизирован для управления типичными промышленными моторами этой мощности.
• Частота: 50/60 Гц - совместим с сетями России, Европы и большинства стран мира.
• Механическая износостойкость: 12 млн операций - способен работать без ремонта десятки лет даже при частом переключении.
• Коммутационная износостойкость: 2 млн операций - гарантированная долговечность при нагрузке на контакты.
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки в закрытом щите.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 80%.
• Способ монтажа: DIN-рейка и монтажная плата - гибкий вариант крепления, удобен для сборки шкафов управления.
• Подключение силовой цепи: кабельные зажимы - позволяют подключить провода сечением до 25 мм2.
• Модульное исполнение: да - занимает стандартный модуль (17,5 мм), легко сочетается с другими устройствами на рейке.
• Нормативные документы: МЭК 60947-1, МЭК 60947-4 - соответствие международным требованиям безопасности и качества.

Совместимость и монтаж

Контактор 3P 32A (AC-3) 2но2нз ~415В CTX3 монтируется на стандартную DIN-рейку типа TS35. Для подключения силовых проводов используйте кабели сечением до 25 мм2 - более толстые не войдут в зажимы. Управляющее напряжение подаётся на катушку через два входа A1/A2. Вспомогательные контакты (2НО+2НЗ) доступны для подключения в цепи управления - например, для самоблокировки или индикации состояния. Убедитесь, что контактная группа не перегружена: максимальный ток через вспомогательные контакты - 5 А (по стандарту МЭК).

Безопасность и стандарты

Контактор CTX3 сертифицирован по МЭК 60947-1 и МЭК 60947-4 - эти стандарты гарантируют безопасность при работе с высокими токами и соблюдение требований к изоляции, тепловой стойкости и механической прочности. IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от внешних воздействий - поэтому устройство обязательно устанавливается внутри электрошкафа. Применение вне допустимого температурного диапазона (УХЛ4) снижает надёжность и аннулирует гарантию.

Преимущества

• Высокая коммутационная износостойкость - меньше замен и простоев в промышленном цикле.
• Широкий диапазон рабочего напряжения управления - стабильная работа при просадках и скачках в сети.
• Гибкий монтаж - можно крепить как на DIN-рейку, так и на плату, что расширяет возможности проектирования.
• Полный набор вспомогательных контактов - не требует дополнительных модулей для реализации сложных схем управления.
• Проверенная технология Legrand - известный бренд с глобальной сервисной поддержкой и запчастями.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - IP20 не обеспечивает защиту от окружающей среды.
• Не подходит для реверсивных схем - только нереверсивное исполнение, для изменения направления вращения нужен другой контактор или реверсивный блок.
• Работает только с переменным током - нельзя применять в цепях постоянного тока.
• Не рекомендован для частотного регулирования - при использовании с ЧРП возможны броски тока, которые сокращают срок службы контактов.
• Максимальное сечение кабеля - 25 мм2; для больших проводов потребуется переходник или другая модель.

Примеры использования

• Автоматизация водяного насоса в системе водоснабжения - включение по сигналу датчика давления.
• Управление вентиляционной установкой в промышленном помещении - включение/выключение по графику.
• Пуск станка с ЧПУ - контактор CTX3 встраивается в пульт управления, обеспечивая безопасный пуск после проверки всех условий.
• Конвейерная линия - несколько контакторов CTX3 управляют различными участками линии, синхронизируясь через вспомогательные контакты.

Практические советы

• Перед монтажом проверьте напряжение управления - оно должно попадать в диапазон 352,75–456,5 В. При выходе за пределы контактор не будет включаться.
• Используйте термореле или защиту от перегрузки в паре с этим контактором - он не имеет встроенной защиты.
• При подключении кабелей затягивайте зажимы равномерно - переусиливать нельзя, чтобы не повредить пластиковые детали.
• Для увеличения срока службы избегайте частых включений при полной нагрузке - лучше использовать плавный пуск, если возможно.
• Артикул 416129 - это точный идентификатор для заказа запасных частей или аналогов. Сохраняйте его при обслуживании.
