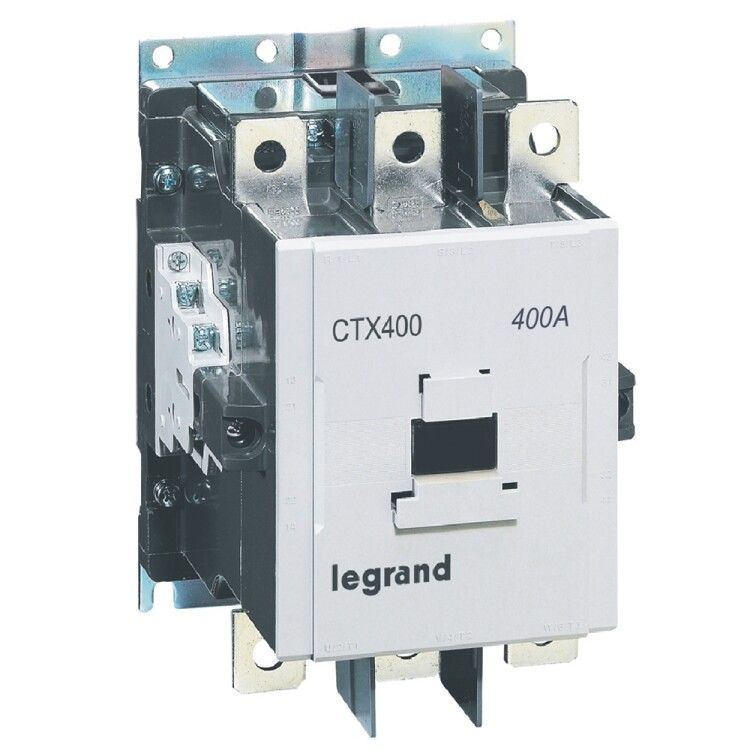

Контактор CTX3 400 3P 400A 100...240В~/= | 416326 Legrand

Контактор 3-полюсный 400А 100…240В AC/DC серии CTX3 - это надёжное устройство для коммутации трёхфазных нагрузок, предназначенное для частых включений и отключений двигателей и другого оборудования. Бренд Legrand и артикул 416326 указывают на серийную продукцию, соответствующую международным стандартам промышленной автоматизации.

Назначение и область применения

Контактор 3-полюсный 400А 100…240В AC/DC серии CTX3 используется для удалённого включения и отключения трёхфазных электродвигателей мощностью до 200 кВт. Подходит для систем автоматического управления: конвейеры, насосы, компрессоры, вентиляционные установки. Устройство работает в цепях переменного и постоянного тока, что расширяет возможности его применения в различных типах панелей управления.

Технические характеристики

• Номинальный ток: 400 А - способен выдерживать длительную нагрузку высокой мощности без перегрева.
• Количество полюсов: 3 - управление всеми фазами одновременно, исключает перекос нагрузки.
• Контакты: 2 нормально замкнутых (2NC) и 2 нормально разомкнутых (2NO) - позволяют реализовать базовые схемы управления и сигнализации.
• Напряжение управления: 85–264 В AC/DC - совместимо с большинством стандартных управляющих напряжений, включая 110 В, 220 В, 24 В постоянного тока.
• Частота: 50/60 Гц - работает в сетях России, Европы и других стран с этими стандартами.
• Максимальное сечение кабеля: 25 мм2 - позволяет использовать провода средней и большой толщины без переходников.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C, повышенной влажностью до 90%.
• Механическая износостойкость: 2,5 млн. циклов - срок службы при частых операциях без нагрузки.
• Коммутационная износостойкость: 0,5 млн. циклов - гарантированное количество включений под нагрузкой.
• Подключение силовой цепи: винтовое - обеспечивает прочное и долговечное соединение, требует периодической проверки затяжки.
• Нормативные документы: МЭК 60947-1, МЭК 60947-4 - соответствие международным требованиям безопасности и надёжности.

Совместимость и монтаж

Контактор 3-полюсный 400А 100…240В AC/DC серии CTX3 монтируется на DIN-рейку или монтажную плату. Для установки требуется свободное место вокруг устройства - минимум 10 мм с боков и сверху для теплоотвода. Клеммы силовой цепи предназначены для винтового зажима - используйте отвертки с регулируемым моментом, чтобы не повредить контактные площадки. Управление осуществляется через катушку, подключенную к внешнему контроллеру (ПЛК, кнопочная станция, термореле). Обязательно соблюдайте полярность при подключении постоянного тока.

Безопасность и стандарты

Контактор соответствует стандартам МЭК 60947-1 и МЭК 60947-4, которые гарантируют безопасность при работе с высокими токами. Сертифицирован для использования в промышленных условиях. Наличие IP20 и UHL4 означает, что он не предназначен для открытой установки - использование вне шкафа или в сыром помещении запрещено. Применение в цепях с импульсными нагрузками (например, частотниками) требует дополнительной защиты от перенапряжений.

Преимущества

• Широкий диапазон напряжения управления (85–264 В AC/DC) - снижает риск отказа при колебаниях сети.
• Высокая механическая и коммутационная износостойкость - увеличивает срок службы и снижает частоту обслуживания.
• Гибкость подключения: поддержка как переменного, так и постоянного тока управления - универсальность для разных систем автоматизации.
• Совместимость с DIN-рейкой и монтажной платой - удобно интегрируется в существующие панели.
• Значительная мощность двигателя (до 200 кВт) - покрывает большинство задач тяжёлой промышленности.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита (Ex-исполнение).
• IP20 не допускает установку в условиях пыли, влаги, брызг - обязательно герметичное исполнение шкафа.
• Не рекомендован для частого пуска двигателей с высоким моментом (например, дробилки, прессы) без дополнительной защиты - возможен быстрый износ контактов.
• Не подходит для работы с емкостными или индуктивными нагрузками выше 200 кВт - превышение вызывает дуговое замыкание и выход из строя.
• Требуется обязательная проверка затяжки винтов после первых 10–20 включений - ослабление контакта может привести к нагреву и аварии.

Примеры использования

• Автоматизация конвейера на пищевом заводе - включение/выключение мотора по сигналу с ПЛК.
• Система водоснабжения: управление насосом 180 кВт через реле давления.
• Вентиляционная установка в производственном цеху - включение в зависимости от температуры воздуха.
• Промышленный компрессор с частотным преобразователем - контактор служит основным рубильником перед преобразователем.

Практические советы

• Выбирая контактор 3-полюсный 400А 100…240В AC/DC серии CTX3, убедитесь, что ваш двигатель не превышает 200 кВт - даже небольшой перегруз может сократить срок службы.
• Для частых пусков (более 10 раз в час) рекомендуется параллельно установить RC-цепь или варистор для гашения дуги.
• Проверяйте температуру корпуса после 1 часа работы - если более 60C, проверьте вентиляцию шкафа и плотность монтажа.
• При использовании постоянного тока управления (DC) - следите за полярностью: "+" на A1, "-" на A2.
• Замена контактора 416326 должна выполняться с отключением всех питаний - даже малые остаточные заряды в конденсаторах опасны.
• Храните запасной экземпляр в сухом месте - влага может вызвать окисление контактов и трудности при последующем включении.
