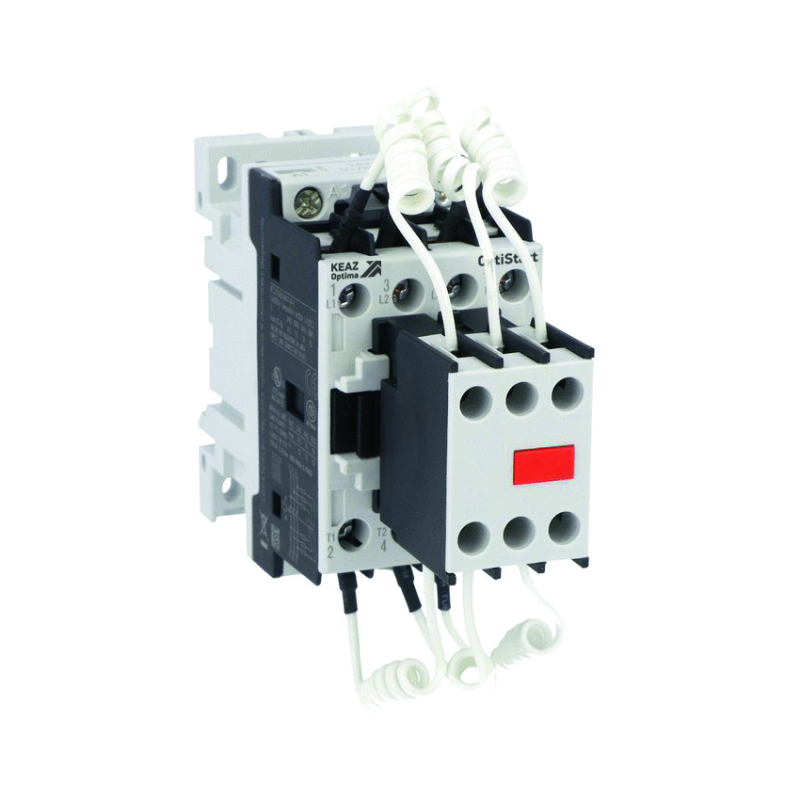

Контактор для коммутации конденсаторов OptiStart K-FK-09-30-10-A230 | 335456 КЭАЗ

Контактор K-FK-09-30-10-A230 для коммутации конденсаторов от КЭАЗ - специализированное устройство для безопасного включения и выключения емкостных нагрузок, таких как конденсаторы в системах компенсации реактивной мощности. Артикул 335456 учитывает особенности работы с высокими импульсными токами, обеспечивая долгую службу без приваривания контактов.

Назначение и область применения

K-FK-09-30-10-A230 для коммутации конденсаторов используется там, где требуется частое включение и отключение ёмкостных нагрузок - например, в устройствах автоматической компенсации реактивной мощности (АКМР), на промышленных объектах, в энергоэффективных системах освещения и HVAC. Отличается повышенной надёжностью при работе с конденсаторами, которые генерируют значительные скачки тока при замыкании.

Технические характеристики

• Напряжение катушки управления: 230 В переменного тока (AC)
• Номинальный рабочий ток: 12 А
• Род тока: Переменный (AC)
• Способ монтажа: На DIN-рейку (стандарт 35 мм)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды
• Тип подключения силовой цепи: Винтовые зажимы
• Количество нормально замкнутых (НЗ) контактов: 0
• Исполнение: Открытое - корпус без внешней защиты, требует установки в закрытый щит

Совместимость и монтаж

K-FK-09-30-10-A230 для коммутации конденсаторов устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение силовых проводов осуществляется через винтовые зажимы - рекомендуется использовать жилы сечением до 4 мм2. Управляющая катушка рассчитана на 230 В AC, поэтому совместима с большинством бытовых и промышленных контроллеров и реле времени. Для правильной работы необходимо соблюдать полярность при подключении катушки - хотя она работает на переменном токе, переполюсовка может повредить внутреннюю электронику.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 для контакторов переменного тока. Применение балластного шунтирующего сопротивления снижает риск возникновения дуги и приваривания контактов - основная причина отказов в обычных контакторах при работе с конденсаторами. Однако из-за открытого исполнения и степени защиты IP20 устройство нельзя применять во влажных, запылённых или взрывоопасных средах без дополнительной защиты в распределительном щите.

Преимущества

• Шунтирующее сопротивление снижает пиковый ток при включении конденсаторов - увеличивает срок службы контактов
• Устойчивость к многократным коммутациям - оптимально для систем с частыми циклами включения (до нескольких тысяч операций в час)
• Простая установка на DIN-рейку - позволяет легко заменить или модифицировать схему
• Совместимость с типичными системами управления - катушка 230 В AC поддерживается большинством PLC и таймеров

Ограничения применения

• Не предназначена для постоянной работы при токах выше 12 А - возможен перегрев и выход из строя
• IP20 не допускает использование вне герметичных щитов - опасность поражения током и повреждения от пыли
• Отсутствие нормально замкнутых контактов - нельзя использовать в схемах, требующих сигнализации состояния “выкл.”
• Подходит только для переменного тока - не работает с постоянным током или смешанными цепями

Примеры использования

• Автоматическая система компенсации реактивной мощности на заводе
• Частотный преобразователь с входным фильтром на конденсаторах
• Системы освещения с LED-драйверами и активной коррекцией коэффициента мощности
• Энергосберегающие установки на насосных станциях и вентиляционных комплексах

Практические советы

• Обязательно используйте K-FK-09-30-10-A230 для коммутации конденсаторов только в закрытых щитах с достаточным охлаждением - даже при IP20 перегрев сокращает срок службы
• Проверьте номинал конденсаторов перед подбором - максимальный ток не должен превышать 12 А RMS
• При сборке схемы убедитесь, что предохранители на входе выбраны с учётом пусковых токов - они должны защищать не только от КЗ, но и от длительных перегрузок
• Если нужна функция контроля состояния - добавьте в схему вспомогательный контакт или реле
• Для частых циклов (>100 в день) регулярно проверяйте состояние контактов - даже с шунтированием они со временем изнашиваются
