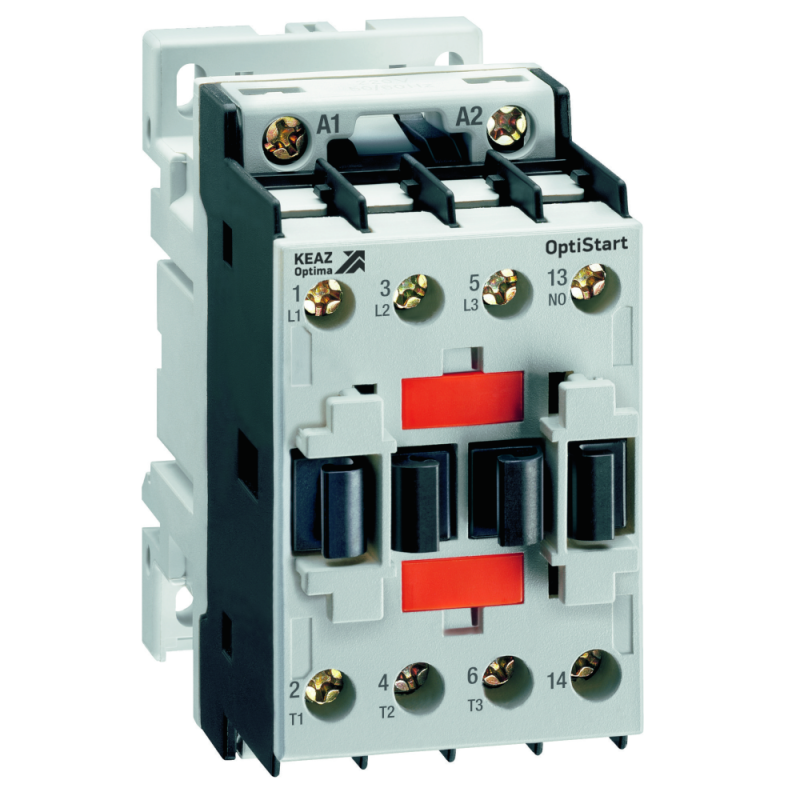

Контактор с катушкой управления AC OptiStart K-F-09-22-00-A230 | 334579 КЭАЗ

Контактор K-F-09-22-00-A230 от КЭАЗ - это четырёхполюсный устройство для коммутации нагрузки до 9 А в сетях переменного тока 230 В. Подходит для управления двигателями, насосами, вентиляторами и другими оборудованием, устанавливается на DIN-рейку. Артикул 334579 соответствует серии OptiStart K.

Назначение и область применения

Контактор K-F-09-22-00-A230 используется для удалённого включения и выключения электрических нагрузок. Он применяется там, где требуется частое переключение: запуск и остановка двигателей, управление нагревательными элементами, системы аварийного питания (АВР), освещение, конвейеры, лифты, насосы и тепловые завесы. Устройство обеспечивает надёжную коммутацию без механического воздействия оператора.

Технические характеристики

• Напряжение катушки управления: 230 В переменного тока (AC)
• Номинальный рабочий ток (Ie): 9 А
• Количество силовых контактов: 2 нормально замкнутых (НЗ) + 2 нормально открытых (НО)
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от доступа пальцев и крупной пыли, но не герметичен
• Способ подключения: винтовые зажимы для проводов
• Монтаж: на DIN-рейку 35 мм
• Исполнение: открытое - корпус без внешней защиты, предназначен для установки внутри щита

Совместимость и монтаж

K-F-09-22-00-A230 совместим с любой стандартной DIN-рейкой 35 мм. Для монтажа достаточно защёлкнуть устройство на рейке и затянуть винты на входных/выходных клеммах. Подключаются медные одножильные или многожильные провода сечением до 2,5 мм2. Не допускается использование алюминиевых проводов без переходных наконечников. Катушка управления подключается отдельно - к контактам A1/A2. Перед первым включением проверьте соответствие напряжения сети 230 В +-10%.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-4-1 и ГОСТ Р 50030.4.1. Сертифицирован для работы в условиях промышленного оборудования. Открытый тип исполнения требует установки исключительно в закрытых распределительных шкафах с уровнем защиты не ниже IP54.

Преимущества

• Высокая износостойкость - рассчитан на более чем 1 млн циклов включения/отключения
• Чёткая фиксация на DIN-рейке - исключает случайное выпадение
• Простая диагностика - положение контактов видно визуально через окно механизма
• Поддержка расширений - совместим с дополнительными модулями (блокировки, временные реле, сигнализация) от серии OptiStart K

Ограничения применения

• Не предназначена для постоянной работы при температуре выше +60 C
• Не работает во взрывоопасных средах - отсутствует взрывозащита
• Не рекомендуется для нагрузок свыше 9 А - риск оплавления контактов
• IP20 не защищает от брызг воды, влаги и пыли - нельзя использовать вне шкафа
• Не подходит для частотного регулирования - только дискретное включение/выключение

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Автоматическое включение резервного генератора в системе АВР
• Коммутирование нагревательных элементов в термокамере
• Управление световым сигналом на конвейере через встроенный контакт НО
• Реверсивный пуск вентилятора с использованием двух контакторов (K-F-09-22-00-A230 + аналогичный)

Практические советы

• Выбирайте сечение проводов в соответствии с током нагрузки - для 9 А минимум 1,5 мм2, лучше 2,5 мм2
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев, перегрев - выход из строя
• Если нужна защита от перегрузки - используйте тепловое реле, которое легко монтируется рядом на той же рейке
• Для длительной работы при высоких нагрузках - обеспечьте принудительное охлаждение шкафа
• При замене - убедитесь, что новый K-F-09-22-00-A230 имеет ту же катушку (A230) и количество контактов
