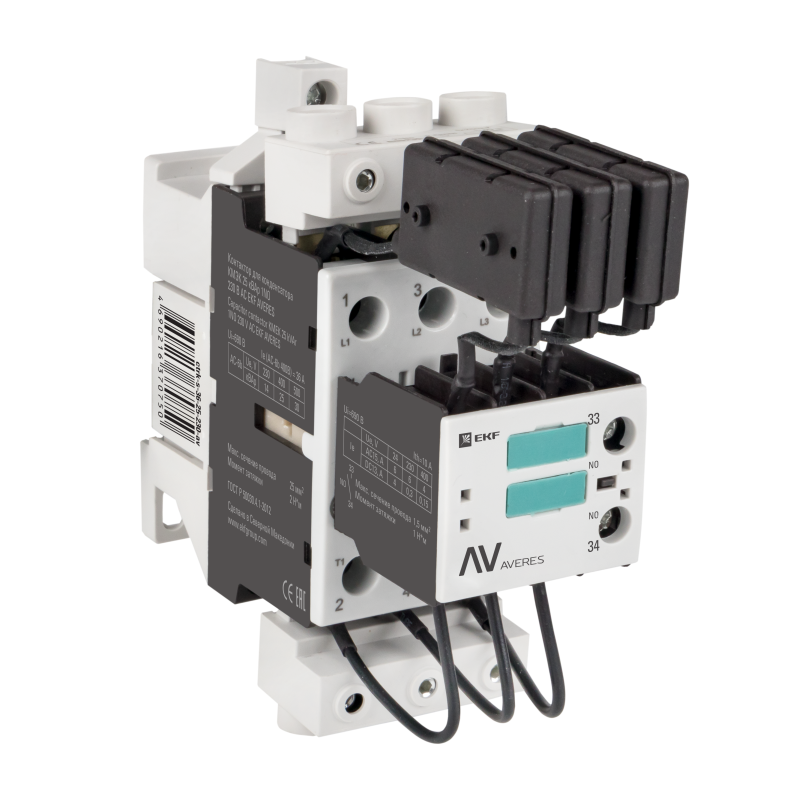

Контактор для конденсатора КМЭК 30 кВАр 230В 1NО EKF AVERES - ctrk-s-44-30-230-av

Контактор для конденсатора КМЭК 30 кВАр 230В 1NО от EKF серии Averes предназначен для надёжной коммутации трёхфазных конденсаторных батарей в системах компенсации реактивной мощности. Устройство защищает контакты от ударных токов при включении, продлевая срок службы и повышая устойчивость к износу.

Назначение и область применения

Контактор для конденсатора КМЭК 30 кВАр 230В 1NО используется исключительно для включения и отключения трёхфазных конденсаторных батарей в установках компенсации реактивной мощности (КРМ). Подходит для работы в сетях с напряжением до 690 В переменного тока частотой 50–60 Гц. Применяется в промышленных объектах: на заводах, в насосных станциях, на участках с большим количеством индукционных нагрузок - там, где требуется стабилизация коэффициента мощности.

Технические характеристики

• Реактивная мощность: 30 кВАр - максимальная ёмкость батареи, которую можно коммутировать одним контактором;
• Номинальный ток: 44 А - допустимый постоянный ток через главные контакты;
• Напряжение питания цепи управления: 220 В переменного тока - требует подачи именно этого напряжения на катушку для срабатывания;
• Количество полюсов: 3 - управляет всеми тремя фазами одновременно;
• Контактная группа: 3 нормально открытых (3NO) + 1 нормально замкнутый (1NO) - для сигнализации и контроля состояния;
• Способ монтажа: DIN-рейка 35 мм - совместим с типовой шиной в распределительных щитах;
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение проводов;
• Срок службы: 10 лет - при соблюдении условий эксплуатации и номинальных нагрузок.

Совместимость и монтаж

Контактор для конденсатора КМЭК 30 кВАр 230В 1NО устанавливается на стандартную DIN-рейку шириной 35 мм. Главные силовые контакты подключаются винтовыми зажимами - рекомендуется использовать жилы сечением до 16 мм2. Для управления подаётся напряжение 220 В AC на катушку; важно не перепутать с 380 В - иначе контакт сработает некорректно или выйдет из строя. Дополнительный контакт 1НО можно использовать для индикации включения или передачи сигнала в систему автоматизации.

Безопасность и стандарты

Контактор для конденсатора КМЭК 30 кВАр 230В 1NО соответствует требованиям:

• ГОСТ IEC 60947-1-2017 - общие правила для низковольтных аппаратов;
• ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009) - специальные требования к контакторам для коммутации конденсаторов.

Изделие прошло испытания на термическую и электродинамическую стойкость, что гарантирует безопасную работу даже при многократных включениях.

Особенности конструкции

Основное отличие КМЭК 30 кВАр 230В 1NО - встроенный блок опережающего действия. Он состоит из резисторов и вспомогательных контактов, которые замыкаются на 5 миллисекунд раньше основных. Благодаря этому пиковый ток зарядки конденсатора проходит через резисторы, а не через главные контакты. После того как конденсатор заряжается, вспомогательные контакты размыкаются, и вся нагрузка переходит на основные. Такая схема предотвращает сваривание и эрозию контактов, характерную для обычных контакторов при работе с конденсаторами.

Преимущества

• Увеличенный срок службы благодаря защите от импульсных токов - особенно актуально при частых включениях;
• Высокая надёжность в условиях высоких пусковых токов - не требует дополнительных устройств защиты;
• Стандартный форм-фактор и DIN-монтаж - легко интегрируется в существующие щиты;
• Чёткая специализация - не применяется как универсальный контактор, поэтому оптимизирован под задачу.

Ограничения применения

• Не предназначен для коммутации активных нагрузок (нагреватели, лампы) - не имеет нужных характеристик для таких режимов;
• Запрещено применять при напряжении выше 690 В - риск пробоя изоляции;
• Не работает при питании катушки 380 В или постоянном токе - возможен выход из строя;
• Не рассчитан на частые отключения под нагрузкой более 44 А - превышение вызывает перегрев и преждевременный износ.

Примеры использования

• Автоматическая система компенсации реактивной мощности на производстве с двигателями;
• Щиты управления на насосных станциях для повышения cosφ;
• Объекты ЖКХ с большими емкостными нагрузками - например, системы вентиляции с частотниками;
• Цеха с групповым использованием сварочных аппаратов - где возникают скачки реактивной мощности.

Практические советы

• Выбирая КМЭК 30 кВАр 230В 1NО, убедитесь, что суммарная мощность вашей конденсаторной батареи не превышает 30 кВАр - лучше иметь запас по току;
• Подключение проводов к винтовым зажимам выполняйте с усилием, указанным в документации - недостаточное затягивание вызывает нагрев;
• Проверьте соответствие напряжения катушки (220 В) - использование 380 В приведёт к немедленному отказу;
• При сборке щита обеспечьте достаточное расстояние между этим контактором и другими тепловыделяющими элементами - он чувствителен к перегреву;
• Для диагностики используйте сигнал с дополнительного контакта 1НО - он покажет реальное состояние включения, а не команду управления.
