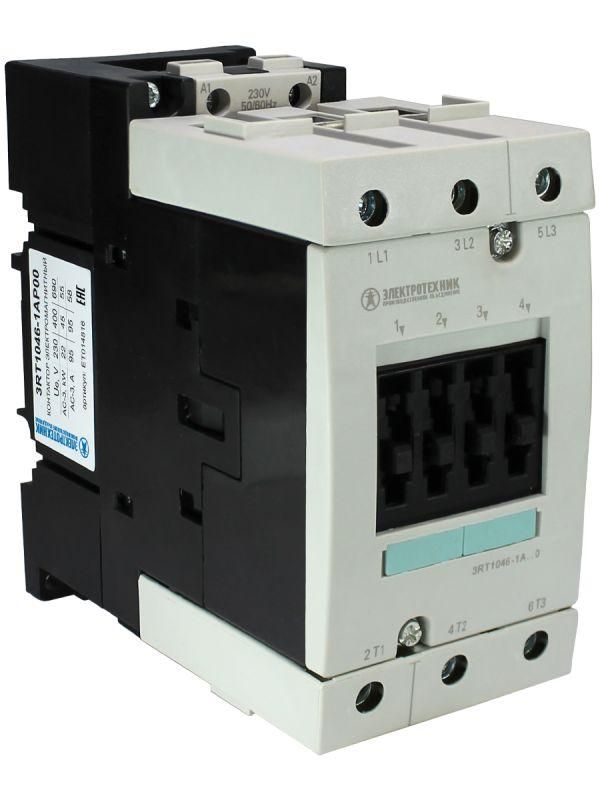

Контактор электромагнитный 3RT1046-1AP00 3п 95A кат. 230В AC 50Гц IP20 AC-3 45кВт 400В типоразмер S3 винтов. клеммы Электротехник ET014816

Контактор электромагнитный 3-полюсный 95A AC-3 45кВт/400V 230V AC 50/60Гц типоразмер S3 винтовые клеммы IP20 от Электротехник предназначен для частого включения и отключения мощных нагрузок, таких как электродвигатели, системы отопления и вентиляции. Этот контактный аппарат обеспечивает надёжную коммутацию в промышленной автоматике и легко интегрируется в существующие цепи управления.

Назначение и область применения

Контактор электромагнитный 3-полюсный 95A используется для удалённого управления трёхфазными электродвигателями до 45 кВт при напряжении 400 В. Подходит для работы в системах: насосов, компрессоров, конвейеров, воздушных завес, транспортеров, а также для включения групп светильников и нагревательных элементов. Применяется на производствах, в ЖКХ, на железнодорожном транспорте и в коммерческих зданиях.

Технические характеристики

• Число полюсов: 3
• Номинальный ток (AC-3): 95 А
• Мощность двигателя: 45 кВт при 400 В
• Напряжение катушки управления: 230 В переменного тока
• Частота: 50 / 60 Гц
• Типоразмер: S3
• Тип клемм: винтовые
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Рабочий диапазон напряжения управления: 0,8–1,1 × U_n (184–253 В)

Совместимость и монтаж

Контактор электромагнитный 3-полюсный 95A фиксируется на DIN-рейке шириной 35 мм. Для подключения силовой цепи используйте провода сечением до 25 мм2; для цепи управления - до 4 мм2. Клеммы затягиваются отверткой, рекомендуется проверить плотность соединений после первичного запуска. Устройство совместимо с дополнительными модулями: вспомогательными контактами, термореле и задержками времени, которые устанавливаются сверху.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 и EN 60947-4-1. Конструкция исключает доступ к токоведущим частям при закрытой крышке. Напряжение управления 230 В AC считается безопасным для оператора при соблюдении правил электроустановок. Отключение происходит за доли секунды, что снижает риск повреждения оборудования при аварии.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч циклов включения/выключения
• Устойчивость к колебаниям напряжения управления - работает даже при просадке до 184 В
• Низкий уровень тепловыделения благодаря оптимальному дизайну сердечника и контактов
• Легко заменяемый механизм - можно менять только рабочую часть, не снимая весь контактный аппарат
• Поддерживается расширение функционала через внешние модули

Ограничения применения

• Не предназначена для постоянного режима работы выше 95 A - возможен перегрев
• Защита IP20 не допускает использование во влажных, пыльных или открытых помещениях без корпуса
• Не подходит для управляемого пуска двигателей - требуются частотники или мягкие пускатели
• Запрещено использовать в сетях с постоянным током - только переменный ток 50/60 Гц
• Не следует применять в средах с химически активными газами или агрессивной пылью

Примеры использования

• Автоматический пуск крупного вентилятора в HVAC-системе торгового центра
• Управление насосом для подачи воды в многоэтажном доме
• Переключение группы LED-светильников в офисе по расписанию
• Коммутирование печи для термообработки деталей на производстве
• Активация конвейера на пищевом участке с помощью PLC

Практические советы

• Выбирая этот контактный аппарат, убедитесь, что ваш двигатель имеет класс изоляции F и не превышает 45 кВт при 400 В
• При использовании в условиях частых пусков (более 10 раз в час) контролируйте температуру окружающей среды - она должна быть ниже +40 C
• Для увеличения безопасности подключите к нему вспомогательный нормально-замкнутый контакт в цепь аварийной остановки
• Проверьте соответствие сечения кабелей и момент затяжки винтов - слабый контакт вызывает перегрев
• Если требуется защита от перегрузки - выберите модель с предварительно установленным тепловым реле или смонтируйте его рядом
• Обязательно отключите питание перед выполнением любых работ - даже при выключенном контакторе входная сторона остаётся под напряжением
