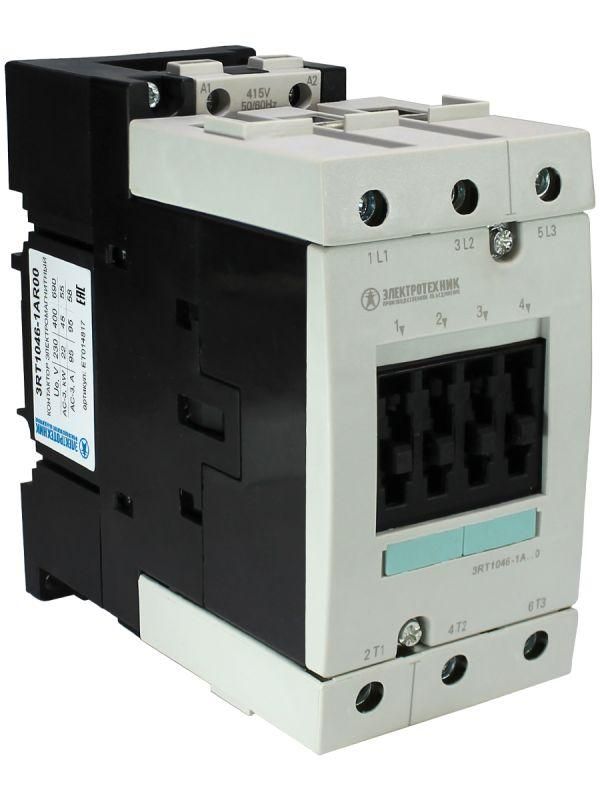

Контактор электромагнитный 3RT1046-1AR00, 3-пол., 95A, AC-3, 45кВт/400V, 415V AC, 50Гц, типоразмер S3, винтовые клеммы, IP20 - ET014817 Электротехник

Контактор электромагнитный 3-полюсный 95A AC-3 45кВт/400V 415V AC 50/60Гц типоразмер S3 винтовые клеммы IP20 от Электротехник предназначен для частого включения и отключения мощных нагрузок, таких как электродвигатели, нагреватели и системы вентиляции. Артикул et014817 соответствует промышленному стандарту типа S3 и обеспечивает надёжную работу в условиях переменного тока.

Назначение и область применения

Контактор электромагнитный 3-полюсный 95A используется для дистанционного управления трёхфазными электроприёмниками. Подходит для работы с двигателями мощностью до 45 кВт при напряжении 400–415 В. Применяется в промышленном оборудовании: насосах, компрессорах, конвейерах, вентиляционных установках, а также в системах автоматизации зданий и на железнодорожной инфраструктуре.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 95 А (AC-3)
• Мощность управления: 45 кВт при 400–415 В
• Рабочее напряжение: переменный ток 50/60 Гц
• Типоразмер: S3 - стандартная габаритная серия для промышленных контакторов
• Тип клемм: винтовые - обеспечивают прочное соединение проводов без необходимости специальных инструментов
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12,5 мм, но не защищён от воды и пыли
• Напряжение управления: допустимый диапазон 0,8–1,1 × U_н - работает стабильно даже при колебаниях сети

Совместимость и монтаж

Контактор et014817 монтируется на DIN-рейку шириной 35 мм, совместим с большинством стандартных щитов. Клеммы рассчитаны на медные провода сечением до 25 мм2. Для подключения катушки управления требуется отдельный цепь постоянного или переменного тока - в зависимости от исполнения. Установка требует соблюдения минимального расстояния между контактами и другими токоведущими элементами. Монтаж можно выполнять в вертикальном положении +-15°.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 и EN 60947-4-1. Конструкция исключает случайное прикосновение к токоведущим частям благодаря корпусу с классом защиты IP20. Нет открытых контактов при установленной крышке. Обеспечена механическая блокировка при аварийном отключении.

Преимущества

• Высокая надёжность срабатывания при скачках напряжения управления - до 10% ниже и выше номинала
• Низкий уровень тепловыделения - снижает риск перегрева в плотных шкафах
• Быстрое время включения и отключения - менее 20 мс, что минимизирует дуговые процессы
• Удобство обслуживания - доступ к клеммам без демонтажа всего устройства
• Поддержка модульных дополнений - возможно подключение вспомогательных контактов (NO/NC) для сигнализации состояния

Ограничения применения

• Не предназначено для работы во влажных средах, на улице или в помещениях с повышенной запылённостью - из-за IP20
• Не рекомендуется для частого пуска двигателей с высоким моментом (например, дробилок) без учёта термической нагрузки
• Не подходит для управления постоянным током - только переменный ток 50/60 Гц
• Требуется внешняя защита от перегрузки - сам контактор не имеет встроенной тепловой защиты

Примеры использования

• Управление асинхронным двигателем 37 кВт на конвейере в пищевой промышленности
• Переключение группы нагревательных элементов в сушильной камере
• Автоматическое включение вытяжной вентиляции в торговом центре через PLC
• Пуск насоса в системе водоснабжения здания

Практические советы

• При выборе контактора проверьте соответствие сечения проводов клеммам - максимальное сечение 25 мм2
• Для длительной работы при близком к предельному току (95 А) используйте принудительное охлаждение или увеличьте свободное пространство вокруг контактора
• Если нужна сигнализация состояния (вкл./выкл.), выберите модель с возможностью установки дополнительных блок-контактов
• Не затягивайте винты клемм слишком сильно - это повредит медные жилы и снизит контакт
• Проверяйте напряжение управления перед подключением - неверное напряжение может привести к отказу катушки
