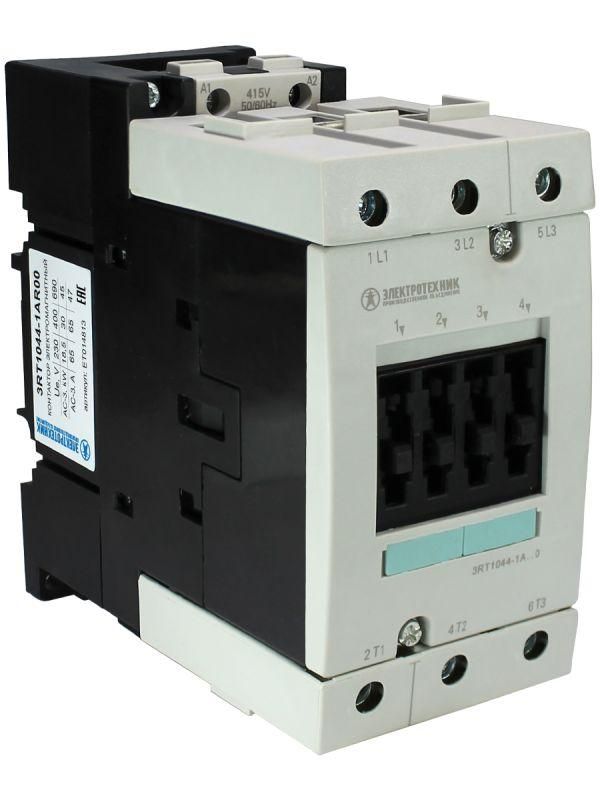

Контактор электромагнитный 3RT1044-1AR00, 3-пол., 65A, AC-3, 30кВт/400V, 415V AC, 50Гц, типоразмер S3, винтовые клеммы, IP20 - ET014813 Электротехник

Контактор электромагнитный 3-полюсный 65A AC-3 30кВт/400V 415V AC 50/60Гц типоразмер S3 винтовые клеммы IP20 от Электротехник предназначен для частого включения и отключения электродвигателей и других нагрузок до 30 кВт в промышленных и коммерческих сетях. Артикул et014813 соответствует типоразмеру S3 и обеспечивает надёжную работу в условиях переменного тока.

Назначение и область применения

Контактор электромагнитный 3-полюсный 65A используется для удалённого управления мощными электрическими нагрузками. Подходит для запуска и остановки трёхфазных электродвигателей, нагревательных элементов, систем вентиляции, насосов и осветительных установок. Применяется на производствах, в цехах, на железнодорожном транспорте, в торговых и административных зданиях.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 65 А при AC-3 (управление двигателями)
• Мощность нагрузки: до 30 кВт при 400–415 В
• Рабочее напряжение: переменный ток 50/60 Гц
• Типоразмер: S3 - компактная конструкция для плотной установки
• Тип клемм: винтовые, для проводов до 25 мм2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Напряжение управления: 0,8–1,1 × U_н (например, 24–265 В переменного тока - зависит от катушки)

Совместимость и монтаж

Контактор электромагнитный 3-полюсный 65A монтируется на DIN-рейку шириной 35 мм. Клеммы рассчитаны на винтовое соединение - подходят медные однопроволочные и многопроволочные провода сечением до 25 мм2. Для подключения управления требуется отдельная цепь (катушка) - её напряжение указывается в спецификации на конкретный экземпляр. Убедитесь, что выбранная модель имеет нужное напряжение катушки (например, 24 В постоянного тока, 230 В переменного тока - не указано в данных, проверьте на корпусе).

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-4-1. Конструкция исключает случайное прикосновение к токоведущим частям благодаря защищённым клеммам и корпусу IP20. Нет открытых контактов - безопасно при обслуживании при выключенном питании.

Преимущества

• Высокая механическая износостойкость - способен выполнять десятки тысяч циклов включения/отключения
• Быстрое срабатывание: время включения и отключения менее 20 мс
• Устойчив к колебаниям напряжения управления - работает даже при снижении до 80% от номинала
• Низкий уровень тепловыделения - не требует дополнительного охлаждения
• Поддерживает расширение: можно установить дополнительные вспомогательные контакты (блок-контакты) для сигнализации состояния

Ограничения применения

• Не предназначена для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает защиту от внешних факторов
• Не подходит для частого пуска двигателей свыше 30 кВт - возможен перегрев и повреждение контактов
• Требуется правильный выбор напряжения катушки - неверный вариант не позволит включить контактор
• Не рекомендуется использовать в качестве замены предохранителей - не обеспечивает защиту от КЗ

Примеры использования

• Управление насосом в системе водоснабжения здания
• Включение конвейера на пищевом производстве
• Переключение группы светильников в торговом центре
• Автоматическое управление вентилятором в HVAC-системе

Практические советы

• Проверяйте напряжение катушки перед установкой - оно должно совпадать с вашей управляющей цепью
• При подключении проводов к винтовым клеммам используйте наконечники - это повысит контакт и долговечность
• Учитывайте посадочный размер типа S3 - он совместим с контактными модулями и вспомогательными блоками того же типоразмера
• Для частых пусков (более 10 раз в час) убедитесь, что температура окружающей среды не превышает +40 C
• Артикул et014813 - это один из вариантов контактора электромагнитный 3-полюсный 65A; уточняйте наличие дополнительных опций (блок-контакты, защитные крышки) при заказе
