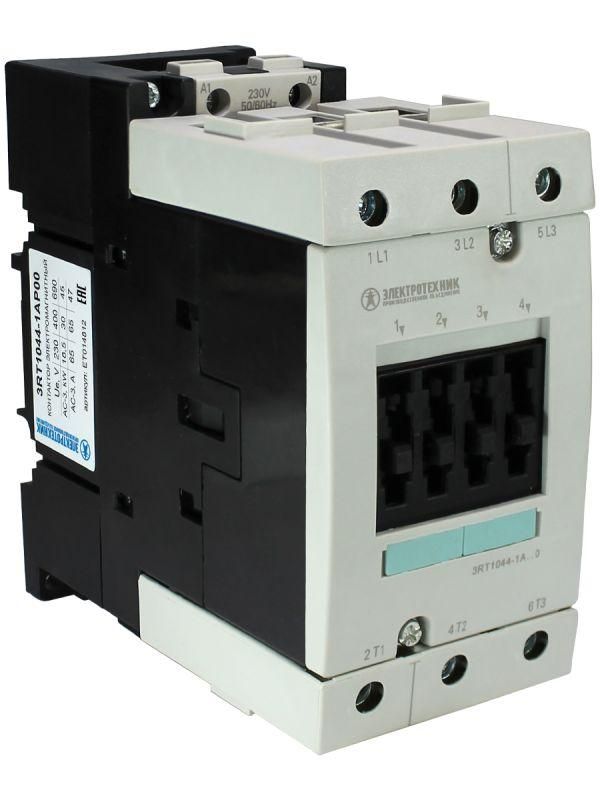

Контактор электромагнитный 3RT1044-1AP00 3п 65A кат. 230В AC 50Гц IP20 AC-3 30кВт 400В типоразмер S3 винтов. клеммы Электротехник ET014812

Контактор электромагнитный 3-полюсный 65A AC-3 30кВт/400V 230V AC 50/60Гц типоразмер S3 винтовые клеммы IP20 от Электротехник предназначен для частого включения и отключения электродвигателей и других нагрузок до 30 кВт в сетях 400 В. Артикул et014812 соответствует типоразмеру S3 и подходит для промышленной автоматизации.

Назначение и область применения

Контактор электромагнитный 3-полюсный 65A используется для дистанционного управления мощными электрическими нагрузками. Он обеспечивает надёжное включение и выключение цепей при помощи слаботочного сигнала на катушке 230 В AC. Применяется в системах управления электродвигателями, насосами, компрессорами, конвейерами, вентиляцией, нагревательными элементами и светильниками большой мощности. Подходит для промышленных станций, заводских линий, ЖД-объектов и коммерческих зданий.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 65 А (AC-3 - для управления асинхронными двигателями)
• Мощность нагрузки: до 30 кВт при напряжении 400 В
• Напряжение управления: 230 В AC, 50/60 Гц
• Типоразмер: S3 (стандартная габаритная серия для монтажа на DIN-рейку)
• Тип клемм: винтовые - для фиксации проводов сечением до 25 мм2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Рабочий диапазон напряжения управления: 0,8–1,1 × Uₙ (184–253 В)
• Время срабатывания: менее 20 мс (быстрое включение и отключение)

Совместимость и монтаж

Контактор et014812 монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы рассчитаны на винтовое соединение - подходят медные однопроволочные и многожильные провода с зачищенной частью 10–25 мм2. Для подключения управления используйте два провода: L и N на катушку 230 В. Установка возможна в щитах с достаточным воздушным зазором. Нельзя монтировать рядом с источниками сильного тепла или в условиях повышенной влажности - IP20 не защищает от внешней среды.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 и EN 60947-4-1. Конструкция исключает случайное прикосновение к токоведущим частям благодаря корпусу с защитой IP20. Отсутствие открытых контактов снижает риск поражения током при установленном корпусе. Работает в температурном диапазоне –25…+60 C, что позволяет использовать в большинстве промышленных помещений.

Преимущества

• Высокая надёжность срабатывания даже при колебаниях напряжения управления +-10%
• Низкий уровень тепловыделения - не требует принудительного охлаждения
• Удобные винтовые клеммы - позволяют легко заменить провода без специнструментов
• Поддержка расширения через дополнительные блок-контакты (например, для сигнализации состояния)
• Проверенная технология - основана на серии 3RT10, применяемой десятилетиями в Европе

Ограничения применения

• Не предназначена для работы во влажных, пыльных или агрессивных средах - IP20 недостаточно для таких условий
• Не подходит для частого пуска двигателей с высоким моментом (более 1000 операций/час без охлаждения)
• Не имеет встроенной тепловой защиты - требуется отдельный тепловое реле при защите двигателя
• Напряжение управления строго 230 В AC - нельзя подключать к 110 В или постоянному току
• Запрещено использование вне закрытых шкафов - контактная группа не защищена от внешних факторов

Примеры использования

• Управление асинхронным двигателем 30 кВт на конвейере в пищевой промышленности
• Включение группы нагревателей в термокамере
• Автоматическое включение вентиляторов в HVAC-системе торгового центра
• Переключение режимов освещения на производственной площадке
• Удалённое управление насосом в системе водоснабжения здания

Практические советы

• Выбирайте сечение проводов не меньше 10 мм2 для силовых цепей - при 65 А меньшие сечения перегреются
• Обязательно проверьте соответствие напряжения катушки (230 В AC) перед подключением - неверное питание повредит контактор
• Для длительной работы с частыми пусками рекомендовано установить тепловое реле (например, 3UA5) и предохранители
• Если нужна индикация состояния - добавьте вспомогательный блок-контакт (например, 3RH1)
• При сборке щита соблюдайте минимальные зазоры между контактами - избегайте бокового давления на корпус
• Не затягивайте клеммы слишком сильно - можно повредить пластиковую оболочку или раздавить провод
