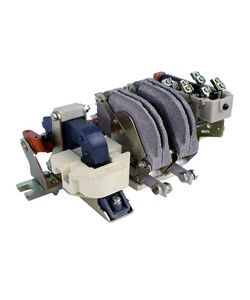

Контактор КТ-6022Б У3, 160А, 380В, 2з+2р, 2 полюса, электромагнитный (ЭТ) - ET509805 Электротехник

Контактор КТ-6022Б У3 от бренда Электротехник — это электромагнитный коммутационный аппарат для управления нагрузками до 160 А в сетях переменного тока 380 В. Он предназначен для частых включений и отключений оборудования, таких как двигатели, нагревательные элементы и конвейеры, и устанавливается на монтажную плату в распределительных щитах.

Назначение и область применения

Контактор КТ-6022Б У3 используется для дистанционного включения и отключения электроприёмников с номинальным напряжением до 660 В и частотой 50 Гц. Подходит для работы с асинхронными двигателями, тепловыми установками, насосами и другим оборудованием, требующим частого переключения. Применяется в промышленной автоматике, на конвейерах, в системах вентиляции и в других условиях, где требуется надёжное управление силовыми цепями.

Технические характеристики

• Номинальный ток: 160 А
• Напряжение питания цепи управления: 380 В переменного тока
• Количество полюсов: 2
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Номинальная мощность: 60,8 кВт
• Род тока: переменный (AC)
• Исполнение: нереверсивное
• Степень защиты: IP00 — без защиты от пыли и воды, работает только внутри корпуса
• Подключение силовой цепи: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)

Совместимость и монтаж

Контактор КТ-6022Б У3 монтируется исключительно на монтажную плату — он не имеет крепления на DIN-рейку. Для установки необходима специальная панель с соответствующими отверстиями и фиксирующими элементами. Винтовое подключение силовых проводов требует точного затягивания моментом, указанным в документации производителя. Цепь управления питается от сети 380 В — не совместим с более низкими напряжениями (например, 24 В или 220 В). Контакты управления и силовые контакты не гальванически развязаны — нельзя использовать для слаботочных сигналов.

Безопасность и стандарты

Контактор КТ-6022Б У3 выполнен в открытом исполнении (IP00) и не защищён от внешних воздействий. Его можно применять только внутри электрошкафов, обеспечивающих степень защиты не ниже IP54. Отсутствие защиты от пыли и влаги делает невозможным использование вне герметичных корпусов. Соответствует требованиям ГОСТ Р МЭК 60947-4-1 для контактных аппаратов переменного тока.

Преимущества

• Высокая механическая износостойкость — рассчитан на длительную работу при частых включениях
• Устойчивая конструкция, проверенная десятилетиями эксплуатации в промышленности
• Широкий диапазон мощностей в серии КТ-6000 — позволяет легко заменить аналоги
• Чёткое разделение силовых и вспомогательных контактов — удобно для схем управления

Ограничения применения

• Не допускается установка на открытом воздухе или в помещениях с повышенной влажностью, пылью или агрессивной средой
• Недопустимо подключение к постоянному току — только переменный ток 50 Гц
• Нельзя использовать в качестве устройства защиты — только для коммутации
• Требуется обязательная установка в защищённом шкафу из-за IP00
• Не поддерживает реверс — для изменения направления вращения двигателя нужен другой тип контактора

Примеры использования

• Управление двигателем насоса в системе водоснабжения
• Включение/выключение печи или термоблока в технологической линии
• Коммутирование группы светильников в крупном производственном помещении
• Автоматическое отключение оборудования при аварийной ситуации через внешний контроллер

Практические советы

• При выборе контактора КТ-6022Б У3 убедитесь, что ваша монтажная плата имеет подходящие отверстия под крепёж — размеры указаны в чертежах производителя
• Для долгой службы используйте качественные медные провода сечением не менее 25 мм² для силовых цепей
• Обязательно предусмотрите защиту от перегрузки (тепловое реле) и короткого замыкания (автоматический выключатель) перед контактором
• Проверьте соответствие напряжения катушки (380 В) — подключение на 220 В вызовет отказ или повреждение
• При сборке схемы учтите, что два НО и два НЗ контакта доступны одновременно — они могут использоваться для сигнализации состояния или блокировок
