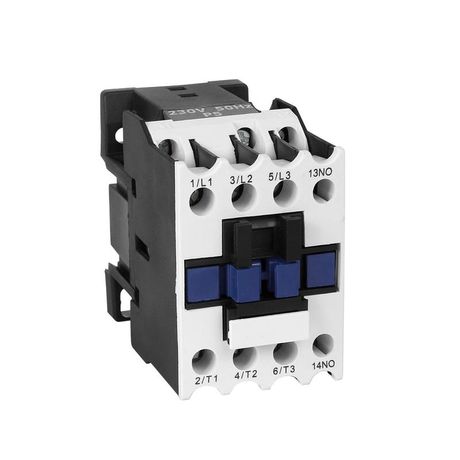

Контактор КМ-11210 12А кат. 24В AC 1НО КЭАЗ 329753

Контактор КМ-11210-12А-24В-1НО от КЭАЗ предназначен для коммутации нагрузок до 12 А в цепях переменного тока, особенно часто используется для запуска и остановки электродвигателей мощностью до 5,5 кВт. Модель рассчитана на монтаж на DIN-рейку, управляется напряжением 24 В и имеет один нормально открытый и три нормально закрытых контакта.

Назначение и область применения

Контактор КМ-11210-12А-24В-1НО применяется для дистанционного включения и отключения электрических нагрузок. Подходит для управления двигателями, насосами, вентиляторами, тепловыми завесами, печами, светильниками и другими устройствами, требующими частой коммутации. Часто встречается в системах автоматизации: станках, конвейерах, лифтах, кранах, системах АВР. Управление осуществляется слаботочным сигналом 24 В, что позволяет использовать его совместно с PLC, реле и кнопочными пунктами.

Технические характеристики

• Напряжение катушки управления: 24 В переменного тока (AC)
• Номинальный ток главных контактов: 12 А
• Род тока: переменный (AC)
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 3
• Номинальная мощность управляемого двигателя: 5,5 кВт
• Исполнение: нереверсивное (не поддерживает переключение направления вращения)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли)
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовой цепи: винтовые зажимы

Совместимость и монтаж

Контактор КМ-11210-12А-24В-1НО устанавливается на стандартную DIN-рейку типа TS35. Также возможна установка на монтажную плату через отверстия для крепления. Для подключения силовых проводов используются винтовые зажимы - рекомендуется затягивать их моментом, соответствующим требованиям производителя, чтобы избежать нагрева и окисления. Управляющая катушка подключается к цепи 24 В AC через кнопочные станции, реле или контроллер. Контакты можно расширить с помощью внешних контактных приставок (фронтальных или боковых), если требуется больше НО или НЗ контактов.

Безопасность и стандарты

Контактор КМ-11210-12А-24В-1НО соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для аппаратов низковольтной коммутации. Степень защиты IP20 обеспечивает безопасность при работе внутри щитов и шкафов, но не допускает использование во влажных, пыльных или наружных условиях без дополнительной защиты корпуса.

Преимущества

• Высокая надёжность коммутации благодаря проверенной конструкции КЭАЗ
• Универсальность монтажа - подходит как для DIN-рейки, так и для плат
• Чёткая разница между НО и НЗ контактами - удобно для схем аварийной остановки и сигнализации
• Низкий уровень шума при срабатывании
• Широкая совместимость с аксессуарами КЭАЗ: таймеры, блокировки, дополнительные контакты

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют парные контакты для переключения фаз
• IP20 не обеспечивает защиту от влаги и пыли - нельзя устанавливать вне герметичных шкафов
• Максимальная мощность двигателя - 5,5 кВт; при больших нагрузках требуется более мощный контактор
• Не предназначен для работы с постоянным током - катушка рассчитана исключительно на 24 В AC
• Винтовые зажимы требуют периодической проверки затяжки при высоких токах

Примеры использования

• Управление насосом водоснабжения 4 кВт через PLC с выходом 24 В AC
• Автоматическое включение тепловой завесы при открывании двери (по сигналу с датчика)
• Остановка конвейера по сигналу аварийной кнопки (через замыкающий контакт НЗ)
• Система АВР: основной питатель отключается, резервный включается через этот контактор
• Освещение производственного участка, включающееся по расписанию через реле времени

Практические советы

• Выбирая контактор КМ-11210-12А-24В-1НО, убедитесь, что ваша нагрузка не превышает 12 А и 5,5 кВт - перегрузка снижает срок службы
• Для длительной работы в условиях вибраций используйте виброизолирующие прокладки под DIN-рейку
• При использовании нескольких контакторов одного типа - группируйте их рядом для удобства обслуживания
• Если нужен дополнительный контакт - выбирайте приставку КЭАЗ с тем же номером серии (например, КМ-ПФ для фронтального модуля)
• Проверьте соответствие напряжения катушки: 24 В AC, а не DC - неверное питание вызывает отказ или перегрев
• Не забудьте про защиту от перегрузки - контактор не содержит встроенной тепловой защиты, её необходимо предусмотреть отдельно (тепловое реле или автомат)
