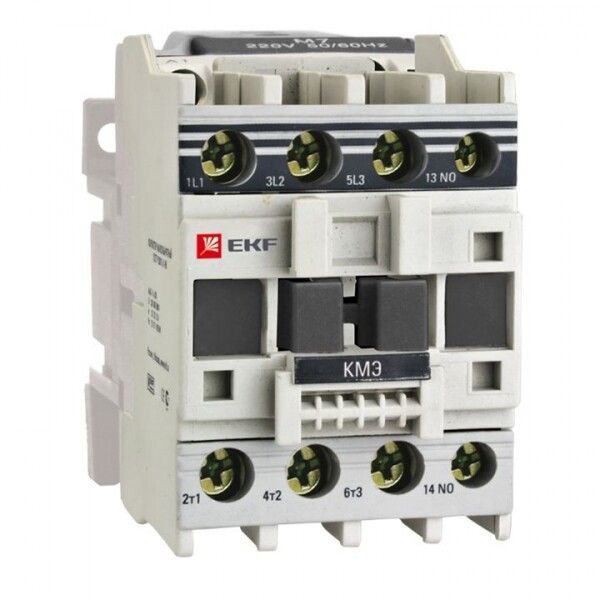

Контактор КМЭ малогабаритный 18А 110В 1NO EKF PROxima | ctr-s-18-110

Контактор малогабаритный КМЭ 18А 110В 1НО от EKF серии PROxima - компактное устройство для дистанционного включения и отключения нагрузки до 18 А в цепях переменного тока. Подходит для автоматизации оборудования на DIN-рейке, особенно там, где важна надежность и ограниченное пространство.

Назначение и область применения

Контактор малогабаритный КМЭ 18А 110В 1НО используется для коммутации электрических нагрузок в цепях переменного тока. Он управляет работой двигателей, нагревательных элементов, освещения и других устройств через слаботочную управляющую цепь. Применяется в панелях управления, станках, конвейерах, системах вентиляции и бытовых автоматах. Благодаря малому габариту идеально подходит для установки в распределительных щитах с плотной компоновкой.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки управления: 110 В
• Номинальный ток главных контактов: 18 А
• Номинальная мощность: 7 кВт (при AC-1, cosφ=0.95)
• Количество нормально открытых (НО) контактов: 1
• Способ подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2 (для меди и алюминия)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от прикосновений и крупных предметов, но не от воды и пыли)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40C до +40C, в условиях повышенной влажности)
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭ 18А 110В 1НО совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте винтовые зажимы - затягивайте кабели усилием, достаточным для надежного контакта, но без перегрузки. Медные и алюминиевые провода допускаются, однако при использовании алюминия рекомендуется применять специальные контактные смазки для предотвращения окисления. Установка возможна в любом положении - горизонтальном или вертикальном. Обеспечьте свободное пространство вокруг контактора для теплоотвода - не менее 10 мм с боков и сверху.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует безопасность аппаратов управления для электродвигателей. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания влаги или пыли - поэтому не применяйте его во влажных помещениях или на улице. Серия PROxima прошла сертификацию на соответствие требованиям безопасности ЕАЭС.

Преимущества

• Компактный размер позволяет экономить место в шкафах управления
• Высокий ресурс коммутаций благодаря качественным материалам контактов
• Поддерживает работу с алюминиевыми и медными проводами без необходимости переходников
• Надежная фиксация на DIN-рейке - не выпадает даже при вибрациях
• Длительная гарантия (7 лет) указывает на высокую долговечность

Ограничения применения

• Не предназначен для работы в средах с высокой запыленностью, влажностью или агрессивными газами - IP20 недостаточно
• Не подходит для реверсивных схем - только нереверсивное управление
• Рассчитан на постоянную нагрузку до 18 А; кратковременные перегрузки выше этого значения могут сократить срок службы
• Не использовать в сетях с частотой ниже 45 Гц или выше 65 Гц - оптимальная работа при 50–60 Гц

Примеры использования

• Управление насосом в системе водоснабжения
• Включение теплового завеса в торговом помещении
• Автоматический запуск вентилятора по сигналу термореле
• Коммутирование светильников в офисном здании через PLC
• Управление конвейерной лентой в легкой промышленности

Практические советы

• Выбирайте контактор с учетом типа нагрузки: для двигателей (AC-3) - максимальная мощность снижается до ~5.5 кВт, для нагрева (AC-1) - можно использовать полную 7 кВт
• Проверяйте напряжение катушки перед подключением - 110 В отличаются от 220/24 В, и неверное питание выведет его из строя
• При монтаже в щите с несколькими контакторами соблюдайте интервал между ними - это обеспечит лучшее охлаждение
• Для длительной эксплуатации проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление вызывает перегрев
• Заменяйте КМЭ 18А 110В 1НО только аналогичной моделью - другие типы могут иметь другую высоту, расположение контактов или требование к охлаждению
