Контактор КМЭ малогабаритный 40А 36В NO+NC EKF PROxima | ctr-s-40-36

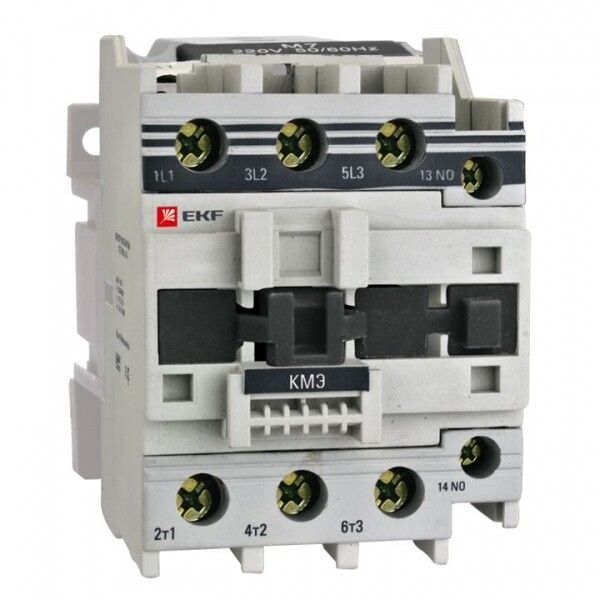

Контактор малогабаритный КМЭ 40А 36В 1 нормально-открытый контакт + 1 нормально-замкнутый контакт от бренда EKF из серии PROxima предназначен для дистанционного включения и отключения нагрузки до 18 кВт в цепях переменного тока. Устройство компактно, легко монтируется на DIN-рейку и подходит для автоматизации оборудования в условиях промышленного и бытового использования.

Назначение и область применения

Контактор малогабаритный КМЭ 40А 36В используется для управления электродвигателями, нагревательными элементами, освещением и другими нагрузками, требующими частого включения/выключения. Подходит для установки в распределительных щитах, на станках, конвейерах, системах вентиляции и насосных агрегатах. Применяется там, где требуется надёжная коммутация при управлении от слаботочных цепей - например, от PLC, реле времени или кнопочных постов.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать постоянную нагрузку до этого значения без перегрева;
• Напряжение катушки управления: 36 В переменного тока (AC) - совместим с низковольтными управляющими цепями, безопасен для операторов;
• Количество контактов: 4 нормально-открытых (НО) и 1 нормально-замкнутый (НЗ) - позволяет реализовать различные схемы управления, включая блокировки и сигнализацию;
• Номинальная рабочая мощность: 18 кВт - рассчитан на управление трёхфазными двигателями до этой мощности;
• Подключение: винтовые зажимы - обеспечивают прочное соединение с кабелями до 25 мм2;
• Способ монтажа: на DIN-рейку 35 мм - стандартизированная фиксация, удобна для сборки шкафов;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и влаги - требует установки внутри закрытого щита;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C и влажности до 98% при 25C - подходит для помещений с умеренным климатом;
• Гарантийный срок: 84 месяца - подтверждает высокую надёжность конструкции;
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 - соответствует требованиям к аппаратам управления электродвигателями.

Совместимость и монтаж

Контактор малогабаритный КМЭ 40А 36В совместим с любыми DIN-рейками типа TS35. Для подключения используйте кабели сечением до 25 мм2 - алюминиевые или медные. Винтовые зажимы затягиваются отверткой; рекомендуется проверить плотность после первого включения. Катушка управления питается исключительно от переменного тока 36 В - применение постоянного тока повредит устройство. Монтаж допускается только в вертикальном положении +-15°.

Безопасность и стандарты

Контактор КМЭ соответствует ГОСТ Р 50030.4.1-2002, что гарантирует соответствие требованиям безопасности при работе с электрооборудованием. Степень защиты IP20 предотвращает случайный доступ к токоведущим частям, но не обеспечивает защиту от внешней среды - поэтому обязательна установка в закрытом щите. Серия PROxima прошла сертификацию на соответствие требованиям ЕАЭС.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн циклов включения/отключения;
• Компактные габариты - экономит место в щитах, особенно важен при ограниченном пространстве;
• Раздельные контакты НО и НЗ - позволяют использовать один прибор для управления и контроля состояния;
• Поддержка алюминиевых и медных проводов - универсальность при подключении существующих сетей;
• Длительная гарантия - 84 месяца свидетельствуют о качественной сборке и долговечности.

Ограничения применения

• Не предназначен для работы во влажных, запылённых или агрессивных средах - IP20 не защищает от воды и пыли;
• Не подходит для реверсивных схем - только нереверсивное исполнение;
• Катушка 36 В AC несовместима с источниками постоянного тока - использование DC вызовет выход из строя;
• Не рекомендован для частых пусков двигателей с высоким моментом (например, компрессоров) без учёта тепловой нагрузки - возможен перегрев при более 60 циклов/час.

Примеры использования

• Управление насосом в системе водоснабжения через таймер или датчик уровня;
• Включение группы светильников в производственном цехе по расписанию;
• Коммутирование нагревательных элементов в термокамере с контроллером;
• Автоматизация конвейера - включение/выключение привода по сигналу с фотоэлемента.

Практические советы

• При подключении кабелей сечением 16–25 мм2 используйте наконечники - это повысит надёжность контакта и продлит срок службы;
• Проверьте напряжение на катушке перед первым включением - даже небольшое превышение 36 В может привести к её перегреву;
• Если контактор установлен рядом с мощными источниками помех (частотниками), используйте экранированные управляющие провода;
• При использовании в системах с частыми пусками - регулярно проверяйте состояние контактов на подгорание и окисление;
• Контактор КМЭ 40А 36В можно заменить аналогичным устройством другой серии, если сохранены параметры тока, напряжения катушки и количество контактов.
