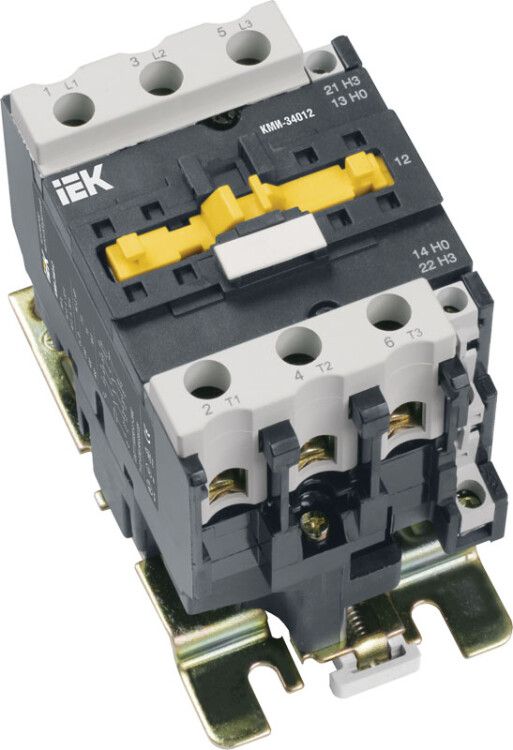

Пускатель магнитный 40А катушка 36В AC 1НО+1НЗ КМИ - KKM31-040-036-11 IEK

Контактор КМИ-34012 40А 36В/AC3 1НО;1НЗ (УКР) от IEK предназначен для дистанционного включения и отключения трёхфазных нагрузок до 40 А, включая электродвигатели мощностью до 18,5 кВт. Модель с питанием катушки 36 В AC подходит для систем управления с низковольтными сигналами, а компактный монтаж на плату позволяет использовать её в распределительных щитах и контроллерных модулях.

Назначение и область применения

Контактор КМИ-34012 40А 36В/AC3 1НО;1НЗ (УКР) используется для коммутации трёхфазных цепей переменного тока. Он обеспечивает пуск, остановку и защиту оборудования от перегрузок через внешние устройства. Подходит для управления:

• асинхронными двигателями (категория применения AC-3): насосы, вентиляторы, конвейеры, кран-балки, станки;
• нагревательными элементами и осветительными цепями (категория AC-1);
• системами автоматического ввода резерва (АВР) и другими малоиндуктивными нагрузками.

Основное применение - промышленная автоматизация, где требуется надёжная коммутация с низковольтным управлением (36 В).

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать постоянную нагрузку до этого значения в трёх фазах.
• Напряжение управления: 36 В переменного тока - требует специального источника сигнала (например, PLC, реле или трансформатор).
• Число полюсов: 3 - коммутирует все три фазы одновременно.
• Главные контакты: 1 НО (нормально открытый) + 1 НЗ (нормально закрытый) - позволяют реализовать базовые схемы управления и обратную связь.
• Вспомогательные контакты: аналогично - 1 НО и 1 НЗ, используются для контроля состояния контактора в цепях управления.
• Мощность потребления катушки: 10 Вт - низкий расход энергии, совместим с большинством слаботочных систем.
• Макс. сечение кабеля: 25 мм2 - можно подключить провода до этого размера с помощью винтовых зажимов.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупным частицам, но не от воды и пыли.
• Диапазон температур: от -25C до +50C - работает в условиях холодных цехов и жарких помещений.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и номинальных нагрузок.
• Норматив: ГОСТ Р 50030.4.1 - соответствует требованиям к контактным аппаратам для промышленного использования.

Совместимость и монтаж

Контактор КМИ-34012 40А 36В/AC3 1НО;1НЗ (УКР) монтируется на монтажную плату - он не крепится на DIN-рейку. Для установки необходимо подготовить отверстия под болты, указанные в чертежах производителя. Крепление допускается только на вертикальной поверхности с отклонением до +-30° по горизонтали - наклон более чем на 30° снижает надёжность работы механизма.

Подключение проводов - винтовое. Используйте наконечники типа “штырь” или “вилка” для проводов сечением 0,5–25 мм2. Не затягивайте слишком сильно - есть риск повредить изоляцию или пластик корпуса.

Безопасность и стандарты

Контактор КМИ-34012 40А 36В/AC3 1НО;1НЗ (УКР) соответствует ГОСТ Р 50030.4.1, что гарантирует соответствие требованиям безопасности для электрооборудования в промышленных системах. Отсутствие защиты от брызг и пыли (IP20) делает обязательным использование в закрытых щитах. Не применяйте в помещениях с высокой запылённостью, влажностью или агрессивной средой без дополнительной герметизации.

Преимущества

• Компактный размер - удобен для плотной сборки в шкафах и модульных системах.
• Низкая мощность катушки (10 Вт) - экономичен, не создаёт нагрузки на слаботочные системы управления.
• Наличие пары НО и НЗ контактов - позволяет строить схемы с самоблокировкой, индикацией состояния и аварийной остановкой.
• Высокая механическая долговечность - срок службы 15 лет при нормальных условиях.
• Совместимость с широким спектром устройств управления - легко интегрируется в PLC, релейные схемы и пульты дистанционного управления.

Ограничения применения

• Не предназначен для реверсивных схем - только нереверсивное исполнение.
• IP20 - нельзя устанавливать вне закрытых щитов, в сырых, пыльных или наружных условиях.
• Только монтаж на плату - не совместим с DIN-рейками, требует специальной основы.
• Напряжение управления 36 В - не подходит для систем с 24 В или 220 В без преобразователя.
• Максимальная мощность двигателя - 18,5 кВт. Превышение вызывает перегрев и выход из строя.

Примеры использования

• Автоматический пуск вентилятора в HVAC-системе по команде термостата (36 В от контроллера).
• Управление насосом в системе водоснабжения через реле времени - контактор КМИ-34012 включает двигатель на 15 минут каждые 2 часа.
• Контроль нагревательной плиты в технологической линии - вспомогательный контакт НЗ передаёт сигнал “устройство в работе” в панель оператора.
• Система АВР: при отключении основного питания контактор отключает нагрузку, а после восстановления - снова включает её.

Практические советы

• Проверьте напряжение на катушке перед первым включением - даже кратковременное превышение 36 В может повредить обмотку.
• При использовании в цепях с высокими импульсными нагрузками (частые включения) рекомендуется установить RC-цепочку или варистор на входе контактора для гашения помех.
• Для длительной работы в предельном режиме (близко к 40 А) обеспечьте хорошую вентиляцию вокруг контактора - перегрев сокращает срок службы.
• При монтаже на плату используйте изолирующие прокладки между корпусом и металлической основой, чтобы исключить случайные замыкания.
• Не забудьте проверить посадочные размеры - модель рассчитана на определённый тип платы, совместимость с другими сериями не гарантирована.
