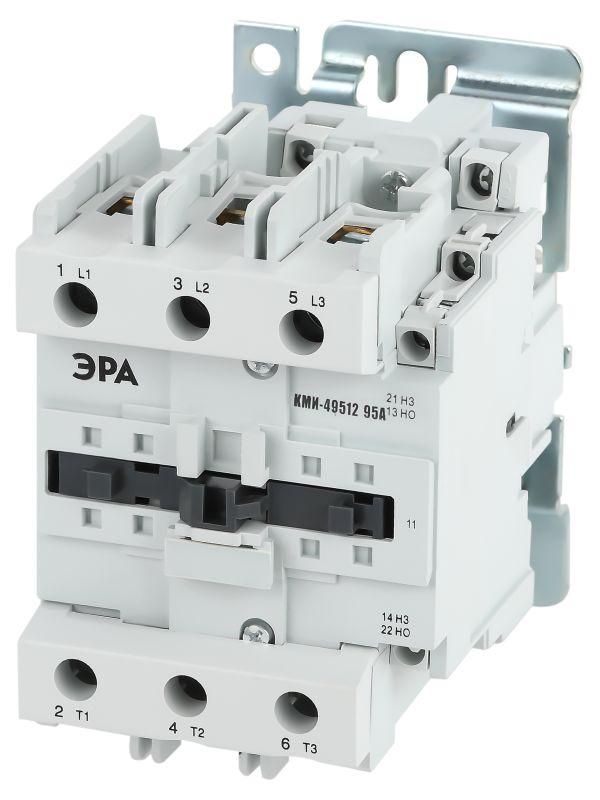

Контактор PRO KKM41-095-230-11-E КМИ-49512 95А 230В/АС3 1НО;1НЗ | Б0050452 ЭРА

Контактор ЭРА б0050452 - это устройство для дистанционного включения и выключения мощных электрических нагрузок, таких как двигатели, нагреватели и системы освещения. Он рассчитан на работу с переменным током, имеет встроенные вспомогательные контакты и монтируется на DIN-рейку, что делает его удобным решением для автоматизации промышленного оборудования.

Назначение и область применения

Контактор ЭРА б0050452 предназначен для коммутации силовых цепей с током до 95 А. Его основная задача - безопасно включать и отключать нагрузки, такие как асинхронные электродвигатели с короткозамкнутым ротором (категория применения AC-3), а также менее индуктивные устройства - нагревательные элементы, осветительные сети и другую технику (категория AC-1).

Используется в системах автоматического управления: пуск и остановка насосов, вентиляторов, конвейеров, компрессоров. Также применяется в качестве управляющего элемента в панелях распределения электроэнергии, где требуется удалённое управление через слаботочные сигналы.

Технические характеристики

• Номинальный рабочий ток: 95 А (переменный ток, AC-3)
• Напряжение питания катушки управления: 230 В переменного тока
• Тип тока: переменный (AC)
• Количество вспомогательных контактов: 1 нормально открытый (NO) + 1 нормально замкнутый (NC)
• Способ подключения вспомогательных цепей: винтовые зажимы
• Способ монтажа: на DIN-рейку или с помощью винтов
• Тип изделия: вспомогательный контактор (не является главным контактором, но используется совместно с ним для сигнализации и блокировок)

Совместимость и монтаж

Контактор ЭРА б0050452 совместим с любыми стандартными DIN-рейками типа TS35. Устанавливается легко: защёлкивается на рейку или фиксируется винтами. Подключение управляющей цепи осуществляется к клеммам A1–A2, которые работают при 230 В~. Силовые клеммы рассчитаны на провода сечением до 25 мм2. Вспомогательные контакты подключаются отдельно - они не передают значительную мощность, но обеспечивают обратную связь в схеме управления.

Не требует специальных инструментов для установки. Для надёжной работы важно плотно затянуть винтовые соединения, особенно в условиях вибраций.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для аппаратов низкого напряжения. Обеспечивает гальваническую изоляцию между управляющей цепью (230 В) и силовой (до 660 В). Конструкция исключает самопроизвольное отключение при перегрузках - срабатывает только при подаче/снятии сигнала на катушку.

Преимущества

• Высокая долговечность благодаря качественным материалам контактов и прочному корпусу
• Удобная компактная форма - занимает минимум места на DIN-рейке
• Наличие двух типов вспомогательных контактов позволяет реализовать сложные схемы управления (например, блокировки, индикация состояния)
• Работает стабильно при колебаниях напряжения +-10% от 230 В
• Поддерживает частые включения/выключения - подходит для циклических процессов

Ограничения применения

• Не предназначен для постоянной работы при токе выше 95 А - возможен перегрев и выход из строя
• Не работает с постоянным током (DC) - катушка рассчитана только на 230 В~
• Не рекомендуется для высокой индуктивной нагрузки (например, больших трансформаторов) - риск возникновения дуги при отключении
• Вспомогательные контакты не рассчитаны на ток более 5 А - нельзя использовать для управления мощными цепями напрямую
• Не имеет защиты от перегрузки - необходимо применять вместе с тепловым реле или автоматическим выключателем

Примеры использования

• Управление двигателем воздуходувки в системе вентиляции - контактор включает двигатель по команде от терморегулятора
• Автоматическое включение нагревателей в сушильной камере - сработает при достижении заданной температуры
• Система аварийного отключения: один вспомогательный контакт сигнализирует о состоянии “вкл”, второй - о “выкл”
• Реверсивная схема пуска двигателя: контактор ЭРА б0050452 используется в паре с другими для блокировки одновременного включения

Практические советы

• Выбирая контактор, проверьте соответствие напряжения катушки (230 В) вашей системе управления - неверное напряжение приведёт к отказу срабатывания
• При использовании в условиях повышенной влажности или запылённости обеспечьте дополнительную защиту корпуса (например, IP54-корпус или герметичную панель)
• Запрещено подключать вспомогательные контакты к силовым цепям - они служат только для управления и индикации
• При монтаже на DIN-рейку убедитесь, что контактор установлен плотно - люфт вызывает перегрев и искрение
• Для длительной службы регулярно проверяйте состояние контактов - при появлении следов подгорания или заклинивания замените устройство
