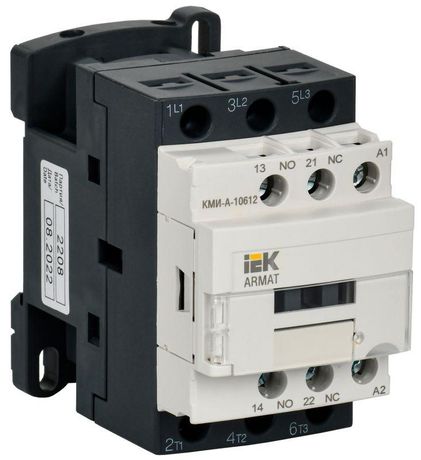

Контактор КМИ-А-10612 LC1D 6А кат. 110В AC 1НО+1НЗ AC-3 IEK AR-ACC-11-006-110-11

Контактор КМИ-А-10612 LC1D 6А 110В/АС3 1 нормально открытый/1 нормально закрытый контакт - устройство для удалённого включения и отключения трёхфазной нагрузки, предназначенное для работы в системах управления двигателями, освещением и нагревом. Произведён бренда IEK (ИЭК), артикул ar-acc-11-006-110-11, совместим с DIN-рейкой и рассчитан на длительную эксплуатацию.

Назначение и область применения

Контактор КМИ-А-10612 LC1D 6А 110В/АС3 используется для дистанционного управления трёхфазными асинхронными с короткозамкнутым ротором. Подходит для запуска и остановки оборудования: насосов, вентиляторов, печей, кран-балок, а также для переключения светильников, нагревательных элементов и других индуктивных нагрузок. Часто применяется в системах автоматического ввода резерва (АВР) и промышленной автоматизации.

Технические характеристики

• Номинальное напряжение катушки: 110 В переменного тока (AC)
• Номинальный ток главных контактов: 6 А
• Число полюсов: 3
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Номинальная коммутируемая мощность: 4 кВт
• Род тока: переменный (AC)
• Исполнение: нереверсивное - управление одним направлением
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовых проводов: винтовые зажимы
• Срок службы: до 15 лет

Совместимость и монтаж

Контактор КМИ-А-10612 LC1D 6А 110В/АС3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых цепей используются винтовые зажимы - требует затяжки усилием, указанным в руководстве, чтобы избежать перегрева. Управляющая катушка работает от сети 110 В AC; для её подключения выделите отдельные провода, защищённые предохранителем. Командные сигналы подаются через вспомогательные контакты: один НО и один НЗ позволяют реализовать базовые схемы самоблокировки и сигнализации состояния.

Безопасность и стандарты

Контактор КМИ-А-10612 LC1D 6А 110В/АС3 соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие безопасности, надёжности и испытанию на механическую и электрическую долговечность. Серия ARMAT прошла сертификацию в рамках системы ЕАС и допущена к применению в промышленных объектах РФ и стран СНГ.

Преимущества

• Устойчив к скачкам напряжения благодаря оптимизированному электромагниту
• Высокая механическая прочность корпуса - выдерживает вибрации на оборудовании
• Простая замена: модульная конструкция позволяет менять контакты без демонтажа всего устройства
• Встроенные вспомогательные контакты снижают необходимость внешних реле
• Долгий срок службы - до 15 лет при соблюдении условий эксплуатации

Ограничения применения

• Не постоянный ток - катушка и контакты рассчитаны исключительно на переменный ток 110 В AC
• Максимальный ток 6 А - нельзя использовать для нагрузок свыше 4 кВт или токов выше 6 А даже кратковременно
• Не имеет защиты от перегрузки - требуется обязательная установка теплового реле или автоматического выключателя в цепи
• Не рекомендован для частого включения более 600 раз в час - высокая частота сокращает срок службы контактов

Примеры использования

• Управление насосом воды в системе водоснабжения - включение по уровню, остановка по давлению
• Автоматический запуск вентилятора в HVAC-системе после достижения температурного порога
• Переключение основного и резервного питание в схеме АВР
• Управление нагревательными плитами в технологических линиях
• Старт трёхфазного компрессора в холодильном оборудовании

Практические советы

• Выбирая этот контактор, проверьте, что ваш источник управления даёт именно 110 В AC - при завышенном напряжении катушка перегреется, при заниженном - не будет втягивать якорь
• При монтаже на DIN-рейку используйте фиксирующий механизм - не просто “придавите”, а щёлкните до упора
• Затягивайте винты на силовых клеммах с моментом около 0,8–1,0 Нм - недостаточная затяжка вызывает нагрев, избыточная - повредит пластик
• Для увеличения срока службы контактов не включайте нагрузку при наличии значительного импульса тока - лучше использовать пускатели с предварительным ограничением
• Обязательно подпишите все провода: управляющие, силовые, вспомогательные - это ускоряет диагностику и обслуживание
