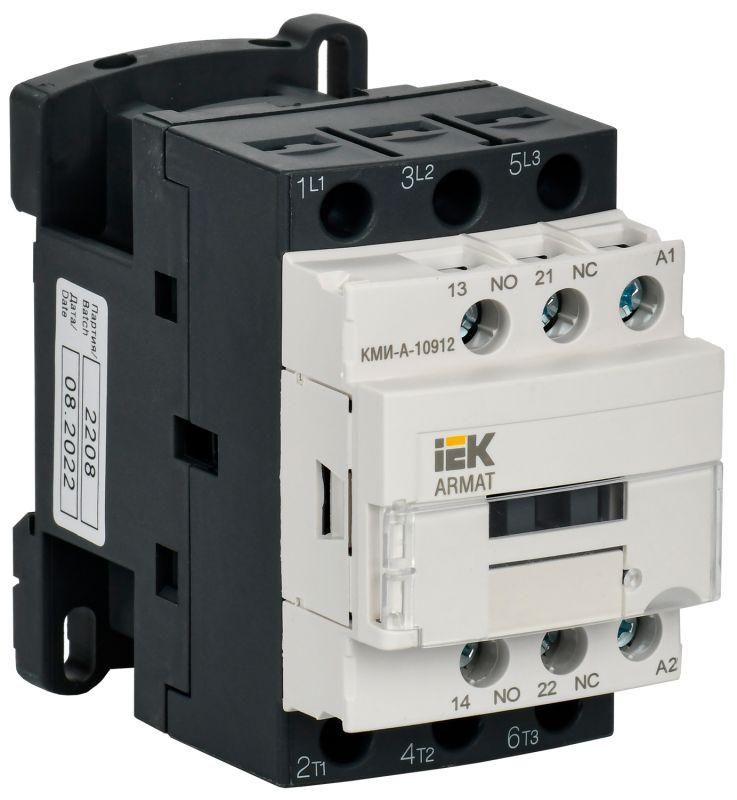

Контактор КМИ-А-10912 LC1D 9А кат. 110В AC 1НО+1НЗ AC-3 IEK AR-ACC-11-009-110-11

Контактор КМИ-А-10912 LC1D 9А 110В/АС3 1 нормально открытый/1 нормально закрытый - это надёжный электромагнитный аппарат от IEK для удалённого включения и отключения трёхфазной нагрузки, особенно подходящий для управления двигателями, нагревателями и другими устройствами на базе DIN-рейки.

Назначение и область применения

Контактор КМИ-А-10912 LC1D 9А 110В/АС3 1 нормально открытый/1 нормально закрытый предназначен для частого включения и выключения трёхфазных асинхронных двигателей с короткозамкнутым ротором, а также для управления другим оборудованием: вентиляторами, насосами, печами, светильниками и системами АВР. Он работает в цепях управления, где требуется дистанционное управление большими токами через слабые управляющие сигналы. Подходит для промышленных автоматизированных систем, станочного оборудования и объектов ЖКХ.

Технические характеристики

• Номинальное напряжение катушки: 110 В переменного тока (AC)
• Номинальный ток главных контактов: 9 А при AC-3 (пуско-остановка двигателей)
• Число полюсов: 3 - три пары основных контактов для переключения всех фаз
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Коммутируемая мощность: до 4 кВт при AC-3
• Род тока: переменный (AC)
• Исполнение: нереверсивное - нельзя менять направление вращения двигателя
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовых проводов: винтовой зажим
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Контактор КМИ-А-10912 LC1D 9А 110В/АС3 1 нормально открытый/1 нормально закрытый совместим с любыми DIN-рейками типа TS35. Устанавливается легко: защёлкивается на рейке одним движением. Для подключения силовых проводов используйте медные жилы сечением до 2,5 мм2 - оптимально для тока 9 А. Управляющая катушка рассчитана на 110 В AC, поэтому её необходимо питать именно от этого напряжения; применение 220 В повредит контакт. Вспомогательные контакты можно использовать для сигнализации состояния (например, “двигатель запущен”) или в цепях блокировки.

Безопасность и стандарты

Контактор КМИ-А-10912 LC1D 9А 110В/АС3 1 нормально открытый/1 нормально закрытый соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие европейским и мировым стандартам безопасности, изоляции и долговечности. Серия ARMAT прошла сертификацию в России и странах ЕАЭС.

Преимущества

• Высокая механическая прочность корпуса - устойчив к вибрациям и перегрузкам
• Удобный винтовой зажим - позволяет плотно затянуть провода без специнструментов
• Стандартный форм-фактор - полностью заменяем аналогичными моделями от Schneider, ABB, Legrand
• Наличие одного НО и одного НЗ контакта - достаточно для реализации типовых схем управления
• Долгий срок службы - снижает потребность в обслуживании и заменах

Ограничения применения

• Не постоянный ток (DC) - катушка и контакты работают только с переменным током 110 В AC
• Нельзя использовать для реверса двигателя - требует два отдельных контактора
• Максимальный ток 9 А - не подходит для двигателей выше 4–5 кВт
• Не имеет защиты от перегрузки - обязательно нужен тепловое реле или автоматический выключатель в цепи
• Не рекомендован для работы во взрывоопасных средах - отсутствует взрывозащита

Примеры использования

• Управление насосом воды в системе водоснабжения
• Включение вентилятора в HVAC-системе
• Автоматическое включение резервного генератора через систему АВР
• Пуск конвейера на пищевом производстве
• Контроль температуры в сушильной камере через терморегулятор и этот контактор

Практические советы

• Выбирая контактор КМИ-А-10912 LC1D 9А 110В/АС3 1 нормально открытый/1 нормально закрытый, проверьте напряжение вашей системы управления - оно должно точно равняться 110 В AC
• Для увеличения срока службы подключите предохранители перед контактором - они защитят его от скачков тока
• При сборке схемы используйте цветовое обозначение проводов: красный - L1/L2/L3, синий - N, желто-зелёный - PE
• Если вам нужны больше вспомогательных контактов - выбирайте модель с расширителем или другой вариант из серии ARMAT
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление или подгорание снижают надёжность
