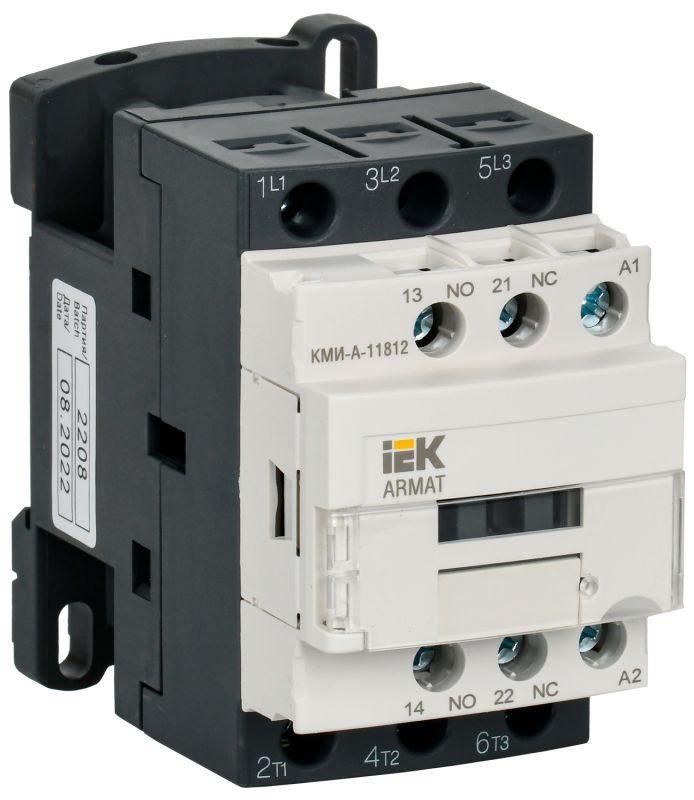

Контактор КМИ-А-11812 LC1D 18А кат. 48В AC 1НО+1НЗ AC-3 IEK AR-ACC-11-018-048-11

Контактор КМИ-А-11812 LC1D 18А 48В/АС3 1 нормально открытый/1 нормально закрытый от бренда IEK предназначен для дистанционного включения и отключения трёхфазных нагрузок, таких как двигатели, нагреватели и системы освещения. Он работает в сетях с напряжением 48 В переменного тока и совместим с DIN-рейкой, что упрощает монтаж в распределительных щитах.

Назначение и область применения

Контактор КМИ-А-11812 LC1D 18А 48В/АС3 1 нормально открытый/1 нормально закрытый используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором, а также для коммутации других индуктивных и активных нагрузок. Подходит для применения в системах автоматизации: вентиляция, насосы, печи, кран-балки, системы АВР. Управление осуществляется через катушку на 48 В AC - это позволяет использовать его в низковольтных цепях управления, например, с PLC или реле контроля.

Технические характеристики

• Номинальное напряжение питания катушки: 48 В переменного тока (AC)
• Номинальный ток главных контактов: 18 А
• Число полюсов: 3 - обеспечивает управление всеми фазами трёхфазной сети
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальная коммутируемая мощность: 7,5 кВт при AC-3
• Тип исполнения: нереверсивный - не предназначен для переключения направления вращения двигателя
• Способ подключения силовых проводов: винтовые зажимы
• Срок службы: 15 лет при условии соблюдения режимов эксплуатации

Совместимость и монтаж

Контактор КМИ-А-11812 LC1D 18А 48В/АС3 1 нормально открытый/1 нормально закрытый монтируется на DIN-рейку типа TS35. Также допускается крепление на монтажную плату - удобно для сборки специализированных панелей. Для подключения силовых цепей используются винтовые зажимы - затяжка должна выполняться моментом, соответствующим рекомендациям производителя, чтобы избежать перегрева. Управляющая катушка подключается к цепям управления 48 В AC - важно не путать с постоянным током. Совместим с контактными элементами серии ARMAT и другими устройствами, соответствующими МЭК 60947-4-1.

Безопасность и стандарты

Контактор КМИ-А-11812 LC1D 18А 48В/АС3 1 нормально открытый/1 нормально закрытый соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует надёжность коммутации, термическую стойкость и безопасность при работе в условиях повышенной влажности и температурных колебаний. Сертифицирован для применения в промышленных электросистемах.

Преимущества

• Устойчив к механическим воздействиям благодаря прочному корпусу и защищённой конструкции
• Высокая долговечность - срок службы до 15 лет при штатном режиме работы
• Стандартный форм-фактор для DIN-рейки - легко заменить аналогичным устройством
• Наличие одного НО и одного НЗ контакта позволяет реализовать базовые схемы управления без внешних реле
• Поддержка низковольтного управления (48 В AC) повышает безопасность обслуживания

Ограничения применения

• Не предназначен для реверса двигателей - требует двух контакторов при необходимости изменения направления вращения
• Не рассчитан на частые включения более 600 раз в час - при высокочастотной коммутации возможен преждевременный износ контактов
• Не следует применять в средах с взрывоопасными газами или пылью - отсутствует взрывозащита
• Напряжение управления строго 48 В AC - использование постоянного тока или другого напряжения выведет устройство из строя

Примеры использования

• Управление насосом в системе водоснабжения через сигнал от контроллера
• Включение тепловой завесы или индукционной плиты в производственной линии
• Автоматический запуск вентилятора при достижении порога температуры
• Схема АВР: основной источник отключается, контактор КМИ-А-11812 LC1D 18А 48В/АС3 1 нормально открытый/1 нормально закрытый включает резервный питание

Практические советы

• Проверьте соответствие сечения провода и момента затяжки винтов - некорректная затяжка вызывает нагрев и выход из строя
• При использовании в цепях с высокими пусковыми токами (например, крупные двигатели) убедитесь, что 18 А достаточны - лучше иметь запас по току
• Для защиты от скачков напряжения в цепи управления рекомендуется установить варистор или RC-цепочку параллельно катушке
• При замене старого контактора сверьте тип контактов: наличие одного НО и одного НЗ позволяет использовать его в схемах самоблокировки
• Не забудьте проверить маркировку катушки - 48 В AC отличается от 24 В DC или 220 В AC; неверное подключение приведёт к отказу или пробою
