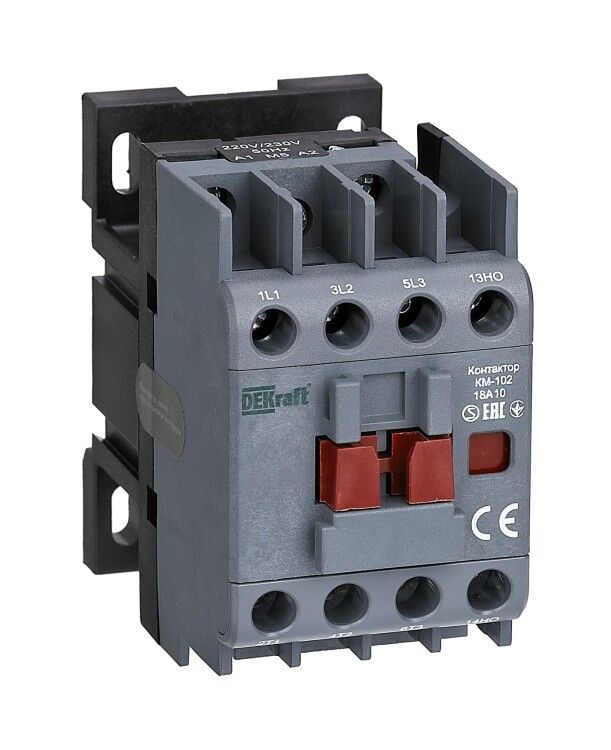

Контактор КМ-102 18А кат. 48В AC 1НО AC-3 AC-4 DEKraft 22085DEK APC

Контактор 18А 48В АС3 АС4 1НЗ/1НО КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузок переменного тока, предназначенное для работы в системах автоматизации с управлением от цепи 48 В. Артикул 22085dek соответствует серийной модели КМ-102, рассчитанной на монтаж на DIN-рейку.

Назначение и область применения

Контактор 18А 48В АС3 АС4 1НЗ/1НО КМ-102 используется для коммутации активных и индуктивных нагрузок: запуск и останов асинхронных двигателей, включение светильников, переключение конденсаторных батарей. Подходит для систем автоматического управления, где требуется надёжное включение/выключение при малых управляющих сигналах. Применяется в промышленном оборудовании, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Номинальный ток: 18 А - максимальный постоянный ток, который контакт может проводить без перегрева;
• Напряжение управления: 48 В переменного тока - требуемый уровень сигнала для срабатывания катушки;
• Коммутируемая мощность AC-3: 7,5 кВт - способность выдерживать пусковые токи асинхронных двигателей;
• Коммутируемая мощность AC-4: 3,3 кВт - для частых пусков, реверсов и торможений двигателя;
• Количество контактов: 1 нормально замкнутый (НЗ) + 3 нормально открытых (НО);
• Тип тока: переменный (AC) - не предназначен для постоянного тока в силовой цепи;
• Исполнение: нереверсивное - не имеет встроенной функции переключения направления вращения;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги;
• Способ подключения: винтовые зажимы - требуют затяжки отверткой, подходят для жил сечением до 2,5 мм2;
• Способ монтажа: на DIN-рейку 35 мм - совместим с типовыми шкафами автоматики.

Совместимость и монтаж

Контактор 18А 48В АС3 АС4 1НЗ/1НО КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых цепей используются винтовые клеммы - перед монтажом проверьте соответствие сечения провода (не более 2,5 мм2). Управление осуществляется через катушку 48 В AC; для её подключения используйте контроллер, реле или кнопочную станцию с этим же напряжением. Дополнительные контакты (1НЗ+3НО) доступны для сигналов обратной связи, блокировок или индикации состояния.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов средней мощности. Отсутствует встроенная защита от перегрузки - необходимо применять внешние тепловые реле или автоматические выключатели. IP20 не обеспечивает защиту от пыли и влаги - не применяйте в сырых, пыльных или наружных условиях без дополнительной герметизации корпуса.

Преимущества

• Высокая механическая износостойкость - рассчитан на длительную работу в режиме частых включений;
• Чёткое разделение силовых и вспомогательных контактов - снижает риск помех в управляющей цепи;
• Универсальный монтаж на DIN-рейку - легко интегрируется в существующие распределительные щиты;
• Наличие трёх NO-контактов - позволяет реализовать сложные схемы управления без дополнительных модулей.

Ограничения применения

• Не работает с постоянным током в силовой цепи - даже при наличии DC в управлении, силовые контакты рассчитаны только на AC;
• IP20 - нельзя использовать в помещениях с высокой влажностью, пылью или на улице без кожуха;
• Нет встроенной защиты - обязательно нужен внешний автоматический выключатель или тепловое реле для защиты от перегрузки;
• Работает только с 48 В AC в цепи управления - не совместим с 24 В, 110 В или 220 В без преобразователя.

Примеры использования

• Автоматизация конвейера: управление двигателем 5,5 кВт через PLC с выходом 48 В AC;
• Система освещения: включение группы LED-светильников по расписанию с помощью таймера;
• Кондиционирование: переключение компрессора и вентилятора в зависимости от температуры;
• Фильтрация воды: управление насосом через датчик уровня с использованием одного НЗ-контакта для аварийной остановки.

Практические советы

• Проверяйте напряжение на катушке перед первым включением - неверное напряжение (например, 220 В вместо 48 В) вызовет немедленный выход из строя;
• При подключении нескольких контакторов параллельно - убедитесь, что суммарная нагрузка не превышает 18 А на каждый;
• Для долгой службы - регулярно проверяйте затяжку винтовых клемм, особенно после первых 10–20 включений;
• Если требуется защита от пыли - используйте внешнюю крышку или корпус IP54, так как сам КМ-102 не имеет защиты выше IP20;
• При проектировании схемы - учтите, что один НЗ-контакт можно использовать для сигнализации “отключен”, а три НО - для включения оборудования, индикации и блокировки.
