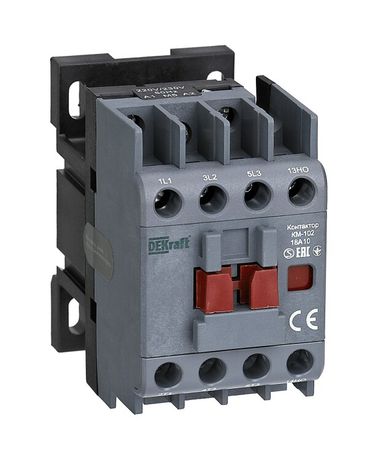

Контактор КМ-102 18А кат. 48В AC 1НЗ AC-3 AC-4 DEKraft 22086DEK APC

Контактор КМ-102 от DEKRAFT - устройство для дистанционного включения и выключения нагрузки в цепях переменного тока с управлением от сети 48 В. Подходит для автоматизации оборудования с двигателями, светильниками и конденсаторными батареями. Артикул 22086dek.

Назначение и область применения

Контактор КМ-102 используется для частого включения и отключения электрических нагрузок: асинхронных двигателей, осветительных систем, компенсирующих конденсаторных батарей. Применяется в промышленной автоматике, станках, конвейерах, системах вентиляции и других устройствах, где требуется надёжная коммутация токов до 18 А.

Технические характеристики

• Номинальный ток: 18 А (по классу AC-3 и AC-4)
• Напряжение управления: 48 В переменного или постоянного тока
• Коммутируемая мощность: 7,5 кВт (AC-3), 3,3 кВт (AC-4)
• Количество главных контактов: 3 нормально открытых (НО)
• Количество вспомогательных контактов: 1 нормально закрытый (НЗ)
• Тип тока: переменный (AC) и постоянный (DC) - совместим с обоими типами управляющего сигнала
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Подключение силовых проводов: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку. Для подключения силовых цепей используются винтовые зажимы - рекомендуется затягивать их усилием, соответствующим сечению провода (до 4 мм2). Управление осуществляется через катушку 48 В AC/DC - можно использовать как переменный, так и постоянный ток. Дополнительный контакт НЗ доступен для сигналов обратной связи или блокировок в схемах управления.

Безопасность и стандарты

Устройство соответствует требованиям к безопасности для аппаратов управления нагрузками средней мощности. Отсутствие высокой степени защиты (IP20) требует установки в закрытых щитах или корпусах, чтобы избежать воздействия пыли, влаги и случайного прикосновения. Производитель указывает наличие защитных крышек - они должны быть установлены при эксплуатации вне герметичных шкафов.

Преимущества

• Работает как от переменного, так и от постоянного тока управления - гибкость в проектировании схем
• Высокий ресурс коммутации благодаря качественным контактным группам
• Компактный размер и стандартизированная форма позволяют легко интегрировать в существующие распределительные щиты
• Наличие одного НЗ-контакта позволяет реализовать функции блокировки, индикации состояния или взаимоблокировки в сложных схемах

Ограничения применения

• Не предназначен для работы во внешних условиях - степень защиты IP20 не обеспечивает защиту от воды, пыли и механических повреждений
• Не рассчитан на реверсивное управление - нельзя использовать для изменения направления вращения двигателя без внешнего переключения
• Максимальное напряжение нагрузки - 690 В; применение выше этого значения недопустимо
• Не следует использовать для коммутации сверхвысоких импульсных нагрузок (например, инвертеров без фильтров)

Примеры использования

• Управление асинхронным двигателем насоса в системе водоснабжения (класс AC-3)
• Включение группы LED-светильников в производственном помещении
• Коммутация конденсаторной батареи для компенсации реактивной мощности
• Автоматическое отключение нагревательного элемента при достижении температурного порога

Практические советы

• Проверьте соответствие сечения проводов силовых клемм - максимальное сечение - 4 мм2
• При использовании постоянного тока управления убедитесь, что полярность соблюдена - хотя контактор работает и с DC, неверная полярность может снизить срок службы катушки
• Обязательно используйте защитные крышки, особенно если контактор установлен в открытом щите
• Для схем с несколькими контакторами учитывайте тепловую нагрузку - располагайте их с минимальным зазором 10–15 мм друг от друга
• Контактор КМ-102 не имеет встроенного теплового реле - для защиты двигателей применяйте отдельные термореле или электронные защиты
