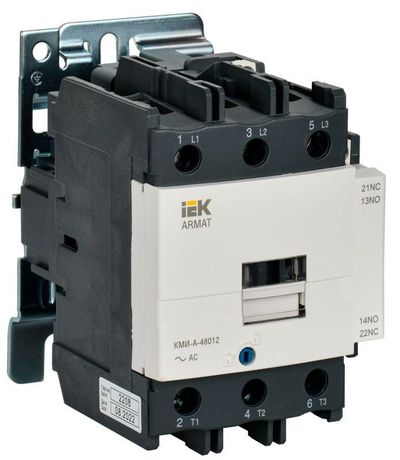

Контактор КМИ-А-48012 LC1D 80А кат. 400В AC 1НО+1НЗ AC-3 IEK AR-ACC-41-080-400-11

Контактор КМИ-А-48012 LC1D 80А 400В/АС3 1 нормально открытый/1 нормально закрытый - это надёжный электромагнитный аппарат от бренда IEK, предназначенный для частого включения и отключения трёхфазных двигателей и других индуктивных нагрузок. Артикул ar-acc-41-080-400-11 соответствует сериям КМИ-А и ARMAT, обеспечивает долгую службу и совместим с DIN-рейкой.

Назначение и область применения

Контактор КМИ-А-48012 LC1D 80А 400В/АС3 1 нормально открытый/1 нормально закрытый используется для удалённого управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для пуска и остановки оборудования в системах автоматизации: насосах, вентиляторах, конвейерах, кран-балках, печах и устройствах АВР. Также применяется для коммутации осветительных и нагревательных нагрузок, где требуется частое включение/выключение.

Технические характеристики

• Номинальное напряжение питания: 400 В переменного тока (AC)
• Номинальный ток: 80 А
• Количество полюсов: 3
• Род тока: переменный (AC)
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Номинальная коммутируемая мощность: 37 кВт
• Исполнение: нереверсивное - управление одним направлением вращения
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовой цепи: винтовые зажимы
• Срок службы: 15 лет

Совместимость и монтаж

Контактор КМИ-А-48012 LC1D 80А 400В/АС3 1 нормально открытый/1 нормально закрытый устанавливается на стандартную DIN-рейку типа TS35. Для монтажа на плату предусмотрены крепёжные отверстия - можно использовать как в распределительных щитах, так и в компактных пультах управления. Силовые клеммы рассчитаны на провода сечением до 25 мм2. Управляющая катушка работает от 400 В AC - не требует внешнего источника питания. Контакты управления (НО+НЗ) позволяют подключить кнопочные посты, термореле или другие сигнализирующие элементы.

Безопасность и стандарты

Контактор КМИ-А-48012 LC1D 80А 400В/АС3 1 нормально открытый/1 нормально закрытый соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Обеспечивает класс изоляции и степень защиты, достаточную для работы в типовых промышленных условиях. Соответствие стандартам гарантирует безопасность при перегрузках и коротких замыканиях в пределах номинальной коммутационной способности.

Преимущества

• Высокая механическая и электрическая износостойкость - срок службы 15 лет при штатном режиме
• Универсальный монтаж: DIN-рейка + монтажная плата - гибкость в проектировании
• Чёткое разделение силовых и вспомогательных контактов - снижает риск помех
• Винтовое подключение - надёжный контакт даже при вибрациях
• Совместим с популярными модулями управления от IEK - легко интегрируется в существующие системы

Ограничения применения

• Не предназначен для реверса - нельзя использовать для изменения направления вращения двигателя
• Напряжение управления - только 400 В AC; не поддерживает постоянный ток или более низкие напряжения (например, 24 В DC)
• Не имеет встроенной тепловой защиты - необходимо применять отдельные тепловые реле при защите двигателей
• Не рекомендован для частых пусков свыше 120 раз в час - возможен перегрев катушки
• Не следует использовать в средах с высокой запылённостью или агрессивными газами без дополнительной герметизации

Примеры использования

• Управление насосом воды в системе водоснабжения через пульт с кнопкой “Старт” и “Стоп”
• Автоматическое включение печи в цехе при достижении заданной температуры
• Коммутация вентилятора в системе вентиляции по сигналу от таймера
• Работа в составе АВР - переключение с основного на резервный источник питания
• Управление конвейером на линии производства с помощью PLC

Практические советы

• При монтаже на DIN-рейку проверьте плотность фиксации - слабый контакт вызывает перегрев
• Силовые провода затягивайте равномерно - переусиливать не стоит, чтобы не повредить клеммы
• Для защиты от скачков напряжения используйте RC-цепочки или варисторы на входе катушки
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых пусках
• Если нужен реверс - выбирайте два контактора КМИ-А-48012 LC1D 80А 400В/АС3 1 нормально открытый/1 нормально закрытый в паре с блокировкой
• Артикул ar-acc-41-080-400-11 совпадает с оригиналом IEK - аналоги могут отличаться по габаритам и сроку службы
