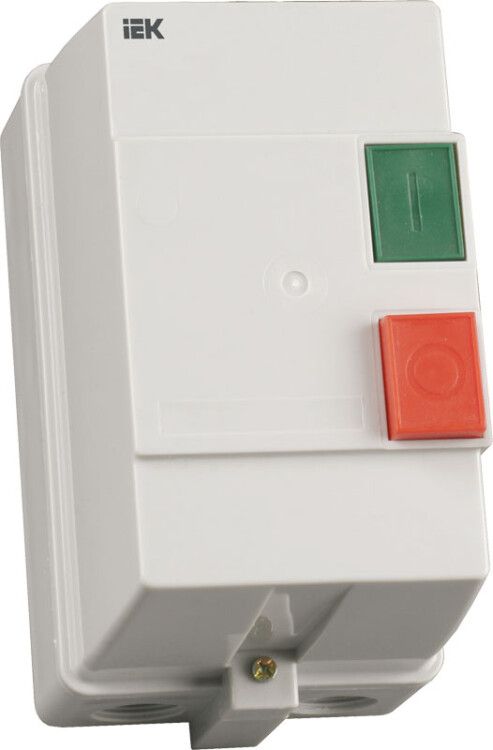

Контактор КМИ-22560 25А с индик. Ue=230В/АС3 IP54 KARAT IEK KKM26-025-I-220-00

Контактор КМИ22560 25А IP54 с индикацией Ue=230В/АС3 — это защищенное компактное устройство от IEK, предназначенное для дистанционного запуска и остановки трёхфазных электродвигателей с защитой от перегрузок. Артикул kkm26-025-i-220-00 входит в серию КМИ и сочетает контактор, тепловое реле и корпус IP54 в одном модуле.

Назначение и область применения

Контактор КМИ22560 25А IP54 с индикацией Ue=230В/АС3 применяется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Устройство обеспечивает дистанционный пуск, остановку и защиту от длительных перегрузок, обрыва фазы и сверхтоков. Подходит для установки в условиях повышенной запылённости и влажности — например, на конвейерах, насосах, вентиляторах, станках и других промышленных объектах.

Технические характеристики

• Номинальный рабочий ток: 25 А
• Род тока: переменный (AC)
• Напряжение управления: 230 В
• Число силовых полюсов: 3
• Мощность при 400 В (класс AC-3): 11 кВт
• Условный ток короткого замыкания: 3 кА
• Защита от перегрузки: регулируемый диапазон 17–25 А
• Количество нормально открытых вспомогательных контактов: 1
• Максимальное сечение кабеля: 6 мм²
• Температурный диапазон: от -25 °C до +50 °C
• Климатическое исполнение: УХЛ4 — для умеренного и холодного климата с возможностью работы в помещениях с высокой влажностью
• Механическая износостойкость: 10 млн циклов
• Способ монтажа: на DIN-рейку или монтажную плату
• Тип присоединения: винтовые зажимы
• Степень защиты: IP54 — защита от пыли и брызг воды с любого направления
• Гарантия: 3 года

Совместимость и монтаж

Контактор КМИ22560 25А IP54 с индикацией Ue=230В/АС3 совместим с DIN-рейкой стандарта EN 60715. Для подключения используйте провода сечением до 6 мм² — не более, чтобы избежать перегрева и плохого контакта. Винтовые зажимы затягиваются отверткой; рекомендуется проверить надёжность после первого включения. Оболочка IP54 позволяет монтировать устройство вне щита, но не предназначена для постоянного воздействия струи воды или погружения. Монтаж на монтажную плату допустим при соблюдении требований к теплоотводу и механической нагрузке.

Безопасность и стандарты

Контактор КМИ22560 соответствует ГОСТ Р 50030.4.1, что гарантирует соответствие требованиям безопасности для аппаратов управления электродвигателями. Комплексная защита (контактор + тепловое реле) исключает необходимость внешней установки отдельных элементов защиты. Применение устройства в соответствии с инструкциями снижает риск аварий, связанных с перегревом и обрывом фаз.

Преимущества

• Цельная конструкция: контактор, реле и корпус уже собраны — не требуется самостоятельная сборка
• IP54: возможность установки в неотапливаемых помещениях, на улице под навесом, в цехах с пылью и влагой
• Регулируемая защита от перегрузки: можно точно настроить порог срабатывания под конкретный двигатель
• Высокая механическая долговечность: 10 млн циклов — подходит для частых операций пуска/останова
• Индикация: наличие светового сигнала (при наличии опции) позволяет визуально контролировать состояние включения

Ограничения применения

• Не предназначен для работы при температурах ниже -25 °C или выше +50 °C — возможен отказ реле или контактной группы
• Запрещено использовать в средах с агрессивными газами, паром, маслом или химическими веществами — оболочка IP54 не обеспечивает герметичность против них
• Не подходит для реверсивных схем — устройство нереверсивное
• Напряжение управления строго 230 В AC — нельзя питать от 110 В или постоянного тока
• Не рассчитан на управление однофазными двигателями или нагревательными элементами — только трёхфазные асинхронники

Примеры использования

• Автоматический насос в системе водоснабжения — пуск по сигналу датчика уровня
• Конвейерная лента на пищевом производстве — частые включения/выключения
• Вентилятор вытяжки в цеху — работа в условиях пыли и влажности
• Оборудование на складе с ограниченным доступом — дистанционное управление через кнопочные посты

Практические советы

• Выбирая КМИ22560 25А IP54 с индикацией Ue=230В/АС3, убедитесь, что номинальный ток двигателя не превышает 25 А, а мощность — 11 кВт при 400 В
• Настройте тепловое реле на ток, равный 80–100 % от номинального тока двигателя — не больше, чтобы избежать ложных срабатываний
• Проверьте плотность затяжки винтов — слабый контакт вызывает нагрев, а перетяжка повреждает жилы
• Если устройство установлено вне шкафа, периодически осматривайте сальники и корпус на предмет повреждений
• Для удобства обслуживания используйте отдельный рубильник перед контактором — он не встроен
• Артикул kkm26-025-i-220-00 — это готовое решение. Не пытайтесь заменить реле или оболочку самостоятельно — это нарушит сертификацию и гарантию
