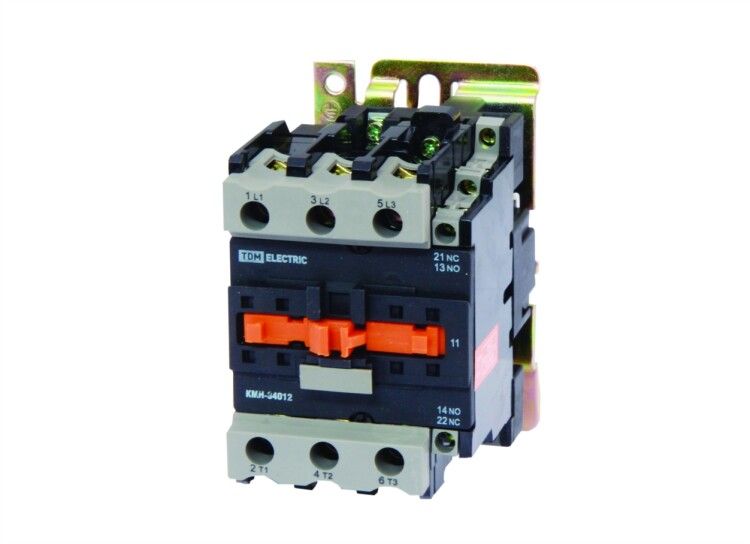

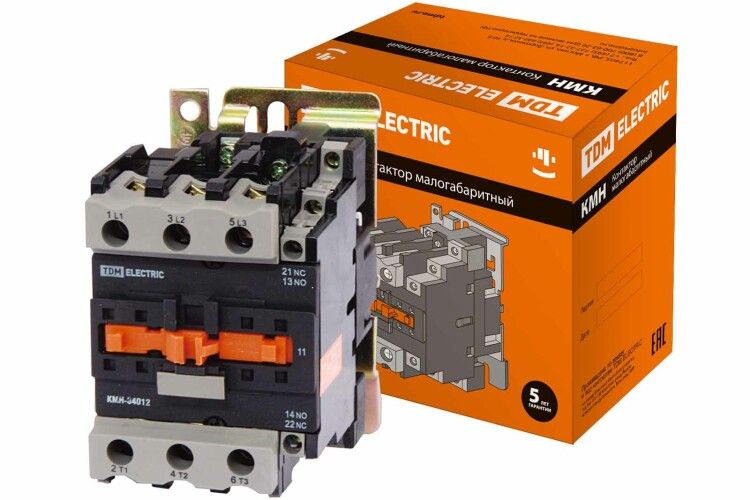

Контактор КМН-34012 40А 230В AC3 16кВт 1НО 1НЗ TDM SQ0708-0022

Контактор 40А 230В/АС3 1НО 1НЗ КМН-34012 от TDM ELECTRIC предназначен для дистанционного включения и отключения электрических нагрузок, особенно асинхронных двигателей. Он сочетает компактные габариты, надежное винтовое подключение и совместимость с сетью 230 В переменного тока, что делает его удобным решением для автоматизации промышленного оборудования.

Назначение и область применения

Контактор 40А 230В/АС3 1НО 1НЗ КМН-34012 используется для:

• Пуска, остановки и реверса асинхронных с короткозамкнутым ротором при напряжении до 660 В;
• Управления цепями освещения, нагревательными элементами и другими индуктивными нагрузками (класс применения AC-1);
• Автоматических систем, где требуется частое переключение - например, на конвейерах, насосах, вентиляторах и станках.

Подходит для работы в распределительных щитах, пультах управления и шкафах автоматики.

Технические характеристики

• Номинальный ток нагрузки: 40 А при AC-3 (двигатели) и 16 кВт при 400 В;
• Напряжение управления: переменный ток 230 В / 50 Гц; также работает от 6–16 В переменного тока 60 Гц и постоянного тока 24–400 В;
• Количество вспомогательных контактов: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ);
• Тип подключения: винтовые зажимы для силовых и управляющих цепей;
• Степень защиты IP20: защищён от доступа пальцев и крупных частиц, но не герметичен - требует установки внутри корпуса;
• Монтаж: возможность крепления на DIN-рейку шириной 35 мм.

Совместимость и монтаж

Контактор 40А 230В/АС3 1НО 1НЗ КМН-34012 легко интегрируется в существующие системы:

• Силовые выводы рассчитаны на провода сечением до 16 мм2 - проверьте соответствие перед подключением;
• Винтовые зажимы имеют овальную форму и насечки, которые предотвращают проскальзывание и снижают нагрев в месте соединения;
• Для реверсирования двигателя можно использовать два таких контактора с механической блокировкой (не входят в комплект, требуют самостоятельной сборки);
• Не требует внешнего теплоотвода при работе в пределах номинала - допустимо монтировать рядом с другим оборудованием при соблюдении минимальных зазоров.

Безопасность и стандарты

Изделие соответствует требованиям к контактным аппаратам для промышленного использования. Сертифицирован в рамках ЕЭК и имеет исполнение IP20, что гарантирует безопасность при обслуживании в закрытых электрошкафах. Для работ в условиях повышенной влажности, запылённости или открытых площадках необходимо применять дополнительную защиту - например, корпус IP54 или выше.

Преимущества

• Широкий диапазон рабочего напряжения управления (24–400 В постоянного и 6–230 В переменного тока) позволяет использовать его с разными источниками сигнала - PLC, кнопочные пункты, терморегуляторы;
• Овальные зажимы и насечки на контактах повышают долговечность соединений и снижают риск перегрева;
• Совместим с дополнительными модулями серии КМН: контактные приставки ПКН, временные реле ПВН, тепловые реле РТН - позволяют расширить функционал без замены основного устройства;
• Компактный размер и стандартизованный монтаж на DIN-рейку ускоряют сборку шкафов и экономят место.

Ограничения применения

• Не предназначена для работы вне закрытых корпусов - степень защиты IP20 исключает использование во влажных, пыльных или наружных условиях без дополнительной изоляции;
• Один вспомогательный контакт НО и один НЗ - недостаточно для сложных схем с несколькими сигналами обратной связи; для этого потребуется установка приставок;
• Не рекомендован для частого включения-выключения более 1200 раз в час - высокая частота снизит срок службы контактов;
• При питании от постоянного тока (>400 В) возможны скачки напряжения - используйте дугогашение или RC-цепочки при необходимости.

Примеры использования

• Управление насосом воды в системе водоснабжения через пульт с кнопкой “пуск” и “стоп”;
• Переключение направления движения конвейера с помощью двух контакторов (основного и реверсивного) с взаимоблокировкой;
• Включение группы нагревателей в сушильном шкафу по команде от температурного контроллера;
• Автоматическое отключение света в помещении после окончания рабочего дня через таймер с выходом на катушку контактора.

Практические советы

• Выбирая КМН-34012, учтите, что он рассчитан на 40 А - не применяйте его для нагрузок близких к 50 А даже кратковременно;
• При подключении проводов затягивайте винты равномерно, чтобы не деформировать овальный зажим - это сохраняет контактное давление;
• Если нужен реверс - используйте пару этих контакторов с механической блокировкой (например, тип БЛ-01), чтобы избежать одновременного включения;
• Для увеличения числа вспомогательных контактов - установите приставку ПКН, она крепится прямо на корпус без дополнительных проводов;
• Проверяйте наличие напряжения на катушке перед включением - при неверном уровне (менее 6 В или более 400 В) контактор не сработает или будет греться.
