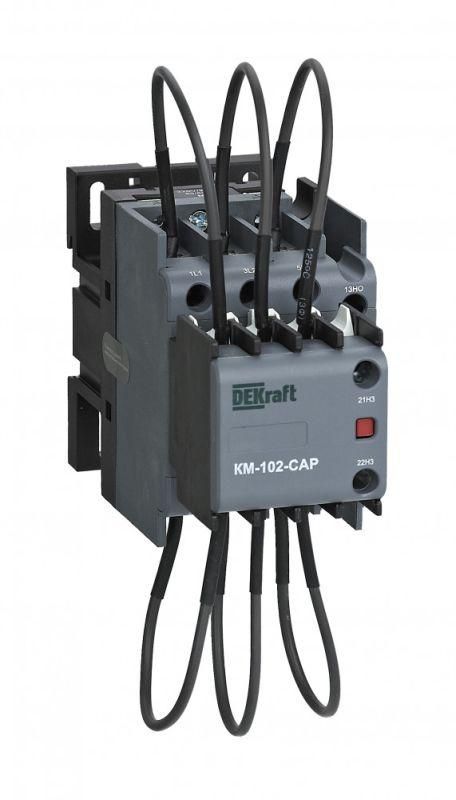

Контактор конденсаторный КМ-102-CAP 25кВАр 380/400В AC6b 2НО DEKraft 22443DEK APC

Контактор конденсаторный 25 кВАр, 380/400В, AC6b, 2 нормально открытых контакта, серия КМ-102-CAP от DEKraft - устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Подходит для установки на DIN-рейку в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Контактор конденсаторный 25 кВАр, 380/400В, AC6b, 2 нормально открытых контакта, серия КМ-102-CAP используется для включения и отключения групп конденсаторов в установках компенсации реактивной мощности (КРМ). Он обеспечивает надёжную работу в циклических режимах, когда требуется частое переключение - например, при автоматической регулировке коэффициента мощности в реальном времени.

Применяется в промышленных щитах, на предприятиях с большим количеством индукционных нагрузок (станки, насосы, компрессоры), а также в зданиях с высокой долей емкостной нагрузки - офисах, торговых центрах, логистических комплексах.

Технические характеристики

• Номинальная реактивная мощность: 25 кВАр
• Номинальный ток: 37 А
• Напряжение питания катушки: 380–400 В переменного тока
• Число силовых полюсов: 3
• Количество вспомогательных контактов: 2 нормально открытых (НО), 0 нормально закрытых (НЗ)
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Способ монтажа: крепление на стандартную DIN-рейку шириной 35 мм
• Гарантийный срок: 3 года

Совместимость и монтаж

Контактор конденсаторный 25 кВАр, 380/400В, AC6b, 2 нормально открытых контакта, серия КМ-102-CAP совместим со всеми типами DIN-реек согласно IEC 60715. Устанавливается в шкафах компенсационных устройств рядом с контроллерами КРМ, реле мощности и предохранителями.

Подключение силовых проводов - к верхним и нижним клеммам. Для вспомогательных контактов предусмотрены клеммы на передней панели - используются для сигнализации состояния (например, включения конденсаторов) в системы управления.

Не требует специальных инструментов для монтажа - фиксируется защёлкой на рейке. Перед установкой проверьте соответствие напряжения катушки (380–400 В) и наличие трёхфазной сети для подключения конденсаторов.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов для контактных аппаратов в условиях частых коммутаций (класс AC-6b). Это гарантирует долгую службу даже при работе с высокими импульсными токами, характерными для конденсаторных батарей.

IP20 позволяет использовать устройство только внутри закрытых щитов - не применяйте вне помещений или в сырых средах.

Преимущества

• Специально адаптирован под нагрузки конденсаторов - выдерживает высокие пусковые токи до 100 крат от номинала без повреждения контактов
• Высокий ресурс коммутации благодаря усиленным контактам из сплавов с антипригарным покрытием
• Компактный корпус - экономит место в щите при многоступенчатой компенсации
• Два НО контакта позволяют легко интегрировать сигнал в систему управления без внешних реле

Ограничения применения

• Не предназначен для работы при напряжении ниже 380 В - возможны отказы включения катушки
• Не рассчитан на постоянную нагрузку выше 25 кВАр - превышение вызывает перегрев и выход из строя
• IP20 исключает использование во влажных, запылённых или взрывоопасных помещениях без дополнительной защиты
• Не имеет функции защиты от перегрузки - обязательно используйте с предохранителями или тепловыми реле

Примеры использования

• Автоматическая система КРМ на заводе с 100 кВАр суммарной мощностью конденсаторов - здесь 4 таких контактора работают параллельно
• Щит компенсации в торговом центре: один КМ-102-CAP управляет секцией из 25 кВАр, получая команды от контроллера по показаниям cosφ
• Объект с преобладанием светодиодного освещения и ИБП - где возникает гармонический фон и нужна точечная компенсация

Практические советы

• Выбирая контактор, убедитесь, что ваша батарея конденсаторов не превышает 25 кВАр - лучше взять запас по мощности 10–15%
• При использовании нескольких контакторов в одном щите соблюдайте минимальный интервал между ними - минимум 10 мм для теплоотвода
• Подключайте силовые провода сечением не менее 6 мм2 - для тока 37 А меньшее сечение вызовет нагрев
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях (>10 раз/час)
• Для удалённого контроля используйте два НО контакта: один - для индикации “включен”, второй - для аварийного отключения через PLC
