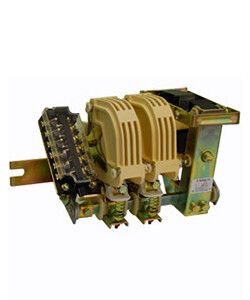

Контактор КТ-5022Б УЗ 2п 160А кат. 380В 3НО+3НЗ (аналог КТ-6022) Электротехник ET006813

Контактор КТ-5022Б У3, 160А, 380В, 3з+3р, 2 полюса от бренда Электротехник - устройство для удалённого включения и отключения мощных нагрузок в цепях переменного тока. Подходит для автоматизации оборудования с высокими токами, особенно там, где требуется надёжное коммутирование при напряжении 380 В.

Назначение и область применения

Контактор КТ-5022Б У3 предназначен для частого включения и отключения электроприёмников, таких как двигатели, нагревательные элементы, конвейеры и компрессоры. Он работает в сетях переменного тока 50 Гц с рабочим напряжением до 380 В. Применяется в системах автоматического управления, распределительных щитах и технологических линиях, где важна долговечность и устойчивость к перегрузкам.

Технические характеристики

• Номинальный ток: 160 А - способен выдерживать длительную работу с такими нагрузками;
• Номинальное напряжение: 380 В - оптимально для трёхфазных сетей промышленного типа;
• Число полюсов: 2 - управляет двумя фазами одновременно; третьей фазой можно управлять внешними контактами или использовать в паре с другим контактором;
• Контакты: 2 нормально замкнутых (2 НЗ) + 3 нормально разомкнутых (3 НО) - позволяет реализовать сложные схемы управления;
• Напряжение катушки управления: 380 В переменного тока - требует питания именно этой величины, совпадает с основной цепью;
• Род тока: переменный (AC) - не постоянному току;
• Исполнение: нереверсивное - нельзя изменить направление вращения через этот контактор;
• Климатическое исполнение: У3 - рассчитан на умеренные климатические условия с температурой от −40C до +40C и средней влажностью до 90%;
• Степень защиты: IP00 - нет защиты от пыли и воды, используется внутри закрытых шкафов;
• Подключение: болтовое - провода крепятся гайками на клеммах;
• Способ монтажа: на монтажную плату - устанавливается на специальную металлическую пластину, не имеет DIN-рейки.

Совместимость и монтаж

Контактор КТ-5022Б У3 не оснащён креплением на DIN-рейку - он требует установки на жесткую монтажную плиту из стали или алюминия толщиной не менее 1–2 мм. Для правильного монтажа необходимо обеспечить равномерное давление на корпус, чтобы избежать деформации клемм. Болтовые зажимы допускают подключение медных проводов сечением до 35 мм2. Обязательно проверьте соответствие напряжения катушки (380 В AC) источнику управления - использование другой величины повредит обмотку.

Безопасность и стандарты

Производитель указывает соответствие требованиям к контактным аппаратам для промышленного электрооборудования. Однако из-за степени защиты IP00 устройство **не** может использоваться вне защищённых шкафов. Все работы должны выполняться после отключения питания и соблюдения правил безопасности согласно ПУЭ.

Преимущества

• Высокий номинальный ток (160 А) - подходит для крупных двигателей и нагревателей;
• Наличие нескольких типов контактов (2НО + 3НЗ) - даёт гибкость в проектировании схем управления;
• Надёжная механическая конструкция - срок службы более 1 млн операций при номинальной нагрузке;
• Простое обслуживание - доступ к клеммам и возможность замены при необходимости;
• Совместимость со стандартными схемами управления на базе 380 В - легко интегрируется в существующие системы.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует соответствующая сертификация;
• Не подходит для открытого монтажа - степень защиты IP00 исключает воздействие пыли, влаги и сторонних предметов;
• Требуется точное соответствие напряжения катушки - применение 220 В вместо 380 В вызовет отказ в работе или выход из строя;
• Не является реверсивным - для изменения направления движения двигателя нужен второй контактор или реверсивный модуль;
• Не рекомендован для частого включения при сверхтоке выше 160 А - возможен быстрый износ контактов.

Примеры использования

• Автоматизация насосной станции - управление трехфазным насосом мощностью до 75 кВт;
• Линия производства с конвейером - включение/выключение привода по сигналу PLC;
• Обогревательный комплекс - регулярное включение печей в зависимости от температуры;
• Щитовая система с несколькими потребителями - распределение нагрузки между группами через один контролируемый контур.

Практические советы

• Выбирая КТ-5022Б У3, обязательно учтите, что он требует монтажной платы - не используйте его как обычный рейко-монтируемый контактор;
• Проверяйте плотность затяжки болтов - недостаточно затянутые клеммы вызывают нагрев и окисление;
• Для увеличения срока службы устанавливайте дополнительные RC-цепочки или варисторы на вход катушки - снижаются импульсы помех;
• Если вам нужны больше контактов - используйте вспомогательные модули или два контактора в связке;
• При замене старого устройства - сравните габариты и расположение клемм, чтобы не переделывать всю сборку.
