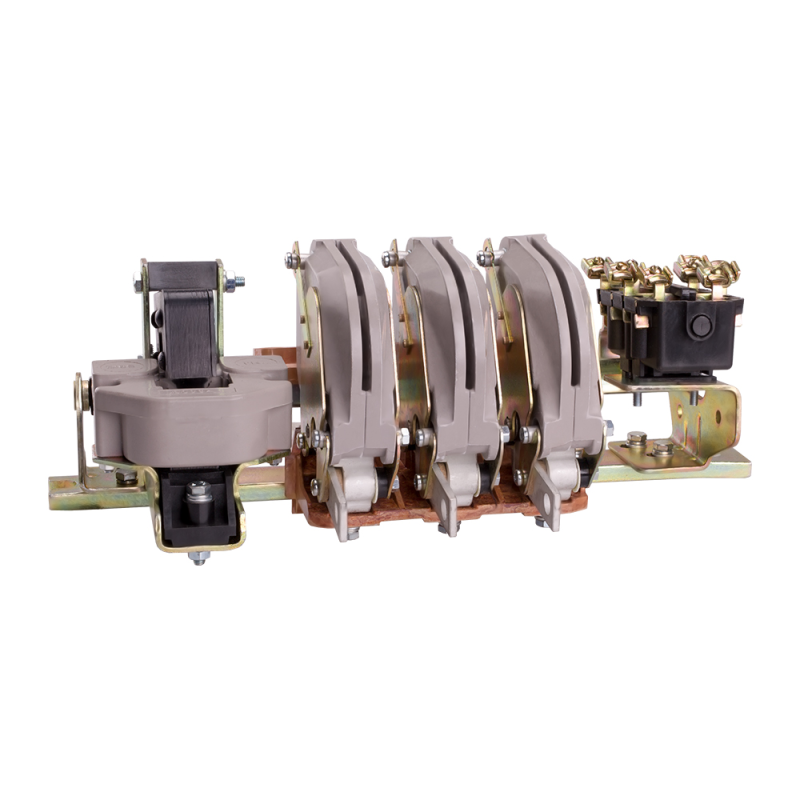

Контактор КТ-6033БС И2 У3 250А кат. 220В AC КЭАЗ 319607

Контактор КТ-6033БС-250А-220AC-И2-У3 от КЭАЗ предназначен для частого включения и отключения электродвигателей переменного тока. Этот контактный аппарат обеспечивает надёжную коммутацию нагрузки до 250 А и применяется в промышленной автоматике, особенно там, где требуется высокая механическая износостойкость.

Назначение и область применения

Контактор КТ-6033БС-250А-220AC-И2-У3 используется для дистанционного управления трёхфазными асинхронными двигателями. Он подходит для систем, требующих частых пусков и остановок - например, в краново-металлургических установках, конвейерах, насосных станциях и на подстанциях. Контактор КТ-6033БС-250А-220AC-И2-У3 рассчитан на работу в условиях повышенной запылённости и вибраций, что делает его устойчивым в жёстких промышленных средах.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 250 А
• Напряжение питания катушки управления: 220 В AC
• Номинальная мощность: 132 кВт (при 380 В)
• Количество замыкающих (НО) контактов: 3
• Количество нормально замкнутых (НЗ) контактов: 2
• Тип подключения силовой цепи: болтовое соединение
• Исполнение: открытый (без корпуса)
• Климатическое исполнение: У3 (для умеренного климата, температура от –25C до +40C)

Совместимость и монтаж

Контактор КТ-6033БС-250А-220AC-И2-У3 монтируется на DIN-рейку или плоскую поверхность с помощью крепёжных отверстий. Для подключения силовых проводов используются болты M10 - необходимо соблюдать момент затяжки, указанный в руководстве. Катушка управления работает от сети 220 В AC, поэтому для её питания нужен источник соответствующего напряжения. Подключаемые кабели должны иметь сечение, соответствующее току 250 А - обычно это медные жилы 70–95 мм2. Обязательно проверьте совпадение фаз при подключении силовых контактов.

Безопасность и стандарты

Контактор КТ-6033БС-250А-220AC-И2-У3 соответствует требованиям ГОСТ Р МЭК 60947-4-1. Применяется в соответствии с классом безопасности IEC/EN 60204-1. Открытая конструкция требует защиты от случайного прикосновения - рекомендуется использовать кожухи или барьеры в местах доступа персонала.

Преимущества

• Высокая механическая износостойкость - выдерживает более 1 млн операций включения/отключения
• Стабильная работа при колебаниях напряжения +-10% от 220 В
• Рассеивание тепла через радиаторную пластину - позволяет работать длительно при максимальной нагрузке
• Модульная конструкция - легко заменить контакты или катушку без демонтажа всего аппарата

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита
• Не защищён от попадания воды и пыли - нельзя устанавливать в сырых или сильно запылённых помещениях без внешней защиты
• Не подходит для постоянного режима работы выше 132 кВт - возможен перегрев
• Не рекомендуется для частотных преобразователей - импульсные токи могут вызвать сваривание контактов

Примеры использования

• Управление двигателем ленточного конвейера на заводе по переработке металла
• Включение/выключение кранового механизма на металлургическом участке
• Автоматический пуск насосной группы в системе охлаждения печи
• Коммутирование нагревательных элементов в термической камере

Практические советы

• При монтаже используйте шайбы и контргайки - вибрация может ослабить болтовые соединения
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной работе - при оплавлении или задире замените контактную группу
• Для продления срока службы катушки избегайте частых скачков напряжения - установите стабилизатор, если сеть нестабильна
• При использовании нескольких контакторов КТ-6033БС-250А-220AC-И2-У3 в одной системе - распределите их по разным фазам, чтобы избежать перегрузки нулевого провода
• Не забудьте про заземление корпуса - даже при открытой конструкции он должен быть подключен к системе защитного зануления
