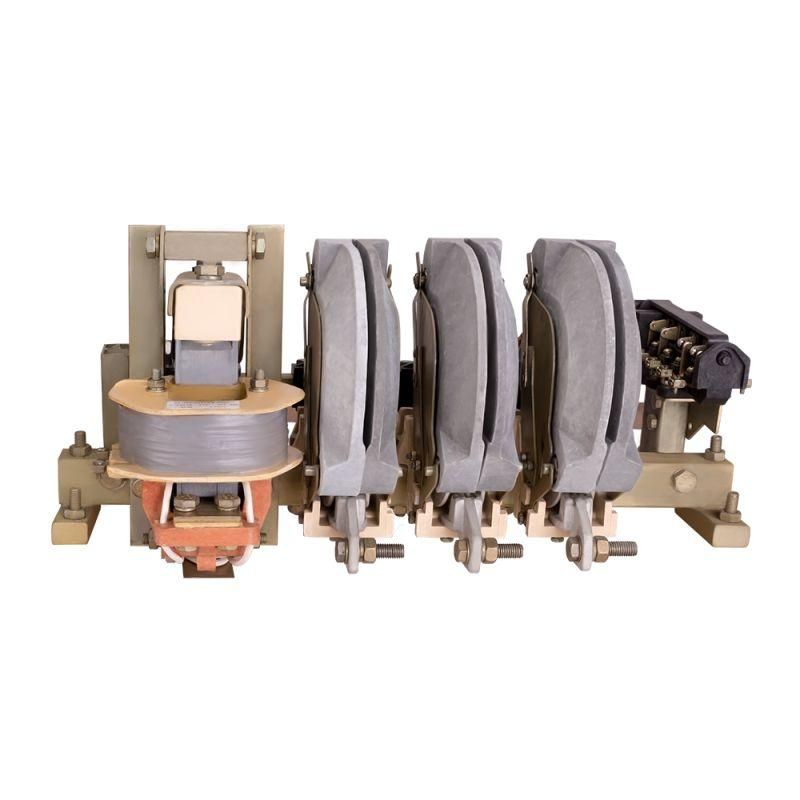

Контактор КТ-6043БС И2 У3 400А кат. 220В AC КЭАЗ 319609

Контактор КТ-6043БС 400А 220В AC И2 У3 - это электромагнитный аппарат для частого включения и отключения нагрузки до 400 А, управляемый напряжением 220 В переменного тока. Применяется в промышленной автоматике, особенно там, где требуется надёжное коммутирование больших токов - например, в кранах, конвейерах и системах металлургического производства. Произведён КЭАЗ, серия КТ.

Назначение и область применения

Контактор КТ-6043БС 400А 220В AC И2 У3 предназначен для дистанционного управления трёхфазными электродвигателями переменного тока. Он обеспечивает безопасное включение и отключение мощных нагрузок, защищает оборудование от перегрузок при совмещении с тепловыми реле, и используется в условиях частых операций включения/выключения.

Основные области применения: крановое оборудование, подъёмники, конвейерные системы, насосные станции, печи, компрессоры, а также распределительные пункты на заводах с высокой степенью запылённости и вибрацией.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 400 А
• Напряжение питания катушки управления: 220 В AC
• Номинальная мощность: 210 кВт (при 380 В и cosφ=0.85)
• Количество главных замыкающих контактов: 3 (для коммутации трёх фаз)
• Количество вспомогательных нормально замкнутых контактов: 2 (для сигнализации и блокировок)
• Тип подключения силовой цепи: болтовое (зажимы для проводов сечением до 95 мм2)
• Исполнение: открытого типа (без корпуса), класс защиты IP00
• Климатическое исполнение: У3 (умеренный климат, умеренная влажность)

Совместимость и монтаж

Контактор КТ-6043БС 400А 220В AC И2 У3 монтируется на DIN-рейку 35 мм или крепится на плоскую поверхность через четыре монтажных отверстия. Для подключения силовых проводов используются болтовые зажимы - требуют затяжки моментом 10–12 Нм. Подключаемые кабели должны иметь медную жилу сечением 16–95 мм2.

Управление осуществляется через катушку 220 В AC - подключается к кнопкам, термореле, контроллерам или другим устройствам управления. Вспомогательные контакты (2 НЗ) можно использовать для создания цепей самоблокировки, аварийной сигнализации или интерблокировки с другими контактами.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1) для аппаратов низкого напряжения. Сертифицирован для работы в промышленных сетях с частотой 50 Гц. Открытая конструкция требует установки в закрытых щитах или огороженных зонах - не допускается использование в местах с доступом посторонних лиц или повышенной влажностью без дополнительной защиты.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн циклов включения/отключения
• Стабильная работа при колебаниях напряжения +-10% от 220 В
• Рассеивание тепла без принудительного охлаждения благодаря оптимальному расположению контактов
• Простота обслуживания: легко проверить состояние контактов, заменить повреждённые элементы
• Совместим с большинством стандартных тепловых реле и модулей защиты серии КЭАЗ

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• Не рекомендован для установки вне помещений или в сырых помещениях без кожуха - класс защиты IP00
• Не работает при постоянном токе - катушка рассчитана исключительно на 220 В переменного тока
• Не имеет встроенной защиты от перегрузки - обязательно использование внешнего теплового реле
• Подходит только для нагрузок с коэффициентом мощности ≥0.85; при меньшем значении возможны перегревы

Примеры использования

• Управление двигателем лебёдки на кране - включение/отключение по команде с пульта
• Автоматический запуск вентилятора охлаждения в цехе после достижения температуры
• Коммутация нагревательных элементов в печи с периодическим режимом работы
• Система реверса двигателя - два контактора КТ-6043БС 400А 220В AC И2 У3 с блокировкой

Практические советы

• При монтаже используйте шайбы и гроверы на болтах - вибрация в промышленных условиях часто вызывает ослабление соединений
• Проверяйте плотность прилегания контактов каждые 6 месяцев - окисление снижает срок службы
• Выбирайте сечение кабеля не меньше 50 мм2 для тока 400 А - малое сечение вызывает перегрев
• Для длительной работы при максимальной нагрузке (210 кВт) обеспечьте хорошую вентиляцию вокруг аппарата
• Если нужна защита от перегрузки - параллельно установите реле ТР-200 или аналогичное от КЭАЗ
• Не путайте с контактами серии КТП - они имеют другие типы вспомогательных контактов и отличаются по габаритам
