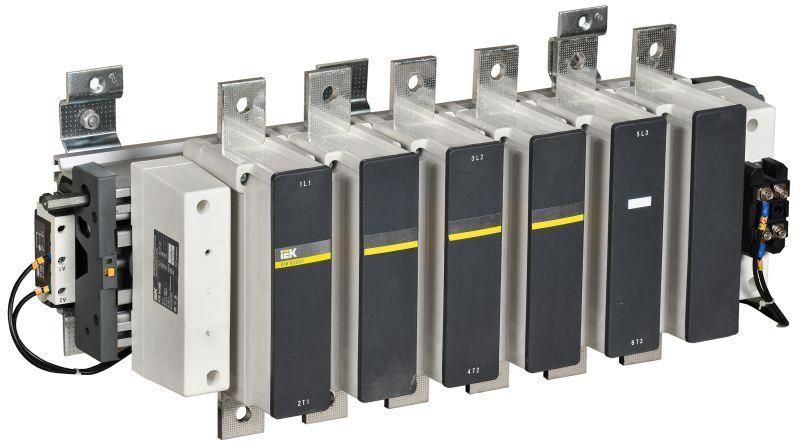

Контактор КТИ-81000 1000А 230В/АС3 KARAT IEK KKT80-1000-230-10

Контактор КТИ-81000 1000А 230В/АС3 от IEK предназначен для коммутации мощных трёхфазных двигателей и других индуктивных нагрузок в промышленных системах. Этот контактный аппарат обеспечивает надёжное включение и отключение при высоких токах, что делает его основой для управления оборудованием в условиях постоянной нагрузки.

Назначение и область применения

Контактор КТИ-81000 1000А 230В/АС3 используется для пуска, остановки и защиты трёхфазных асинхронных с короткозамкнутым ротором. Он применяется там, где требуется частое включение-выключение под нагрузкой. Также подходит для управления другими типами нагрузок: освещением, тепловыми элементами, вентиляторами, насосами, печами, кран-балками и системами АВР.

Технические характеристики

• Номинальный рабочий ток: 1000 А - способен выдерживать длительную работу при максимальном токе, характерном для крупных промышленных двигателей;
• Тип тока: переменный (AC) - работает исключительно в сетях с переменным током, не постоянному току;
• Напряжение питания катушки управления: 230 В AC - требует именно такого напряжения для срабатывания; совместим с большинством промышленных систем управления;
• Подключение: винтовые зажимы - обеспечивают прочное и долговечное соединение проводов, подходят для медных жил сечением согласно нормам;
• Срок службы: 15 лет - рассчитан на продолжительную эксплуатацию при соблюдении условий работы;
• Количество контактов: 0 - данный модельный ряд не имеет встроенных вспомогательных контактов, требует внешней комплектации при необходимости сигнализации состояния;
• Количество главных контактов: 0 - физически контакты есть, но они не указаны в спецификациях, так как устройство является силовым модулем без встроенного контрольного функционала.

Совместимость и монтаж

Контактор КТИ-81000 1000А 230В/АС3 устанавливается на DIN-рейку шириной 35 мм, как и все устройства серии КТИ. Для подключения используются винтовые зажимы - перед монтажом проверьте соответствие сечения провода допустимому значению (обычно 50–185 мм2 для таких контакторов). Убедитесь, что момент затяжки винтов соответствует рекомендациям производителя - перетягивание повредит изоляцию, недостаточная затяжка вызывает нагрев.

Устройство не содержит вспомогательных контактов, поэтому для реализации блокировок, сигналов или интерфейсов с ПЛК необходимо использовать внешние модули или дополнительные контакторы.

Безопасность и стандарты

Контактор КТИ-81000 1000А 230В/АС3 соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Прошёл обязательные испытания и имеет сертификат соответствия РОСС CN.ME86.B00150. Это гарантирует безопасность при работе в промышленных условиях и возможность легального использования в проектах, подлежащих госрегулированию.

Преимущества

• Высокая коммутационная способность - способен работать с током до 1000 А, что покрывает потребности самых мощных промышленных установок;
• Стабильная работа при колебаниях сети - защищён от скачков напряжения благодаря качественной катушке управления на 230 В;
• Долгий срок службы - 15 лет при правильной эксплуатации снижают затраты на замену и обслуживание;
• Совместимость с популярными решениями IEK - легко интегрируется в системы, использующие другие изделия серии КТИ (например, тепловые реле, автоматы).

Ограничения применения

• Не предназначен для работы с постоянным током - применение в DC-сетях приведёт к выходу из строя;
• Отсутствие вспомогательных контактов - нельзя использовать для формирования цепей самоблокировки или сигнализации без внешних компонентов;
• Требуется принудительное охлаждение при длительной работе близко к предельному току - в закрытых шкафах без вентиляции возможен перегрев;
• Не следует применять в средах с повышенной запылённостью или агрессивными газами - не имеет усиленной герметизации IP-класса выше IP20.

Примеры использования

• Управление насосами в системах водообеспечения и канализации;
• Запуск вентиляторов в HVAC-системах промышленных помещений;
• Коммутирование больших печей для термообработки металла;
• Автоматический ввод резерва (АВР) в энергоносительных объектах;
• Управление кран-балками на заводах и складах.

Практические советы

• Выбирая КТИ-81000 1000А 230В/АС3, обязательно сверьте номинальный ток двигателя - он должен быть ниже 1000 А, желательно с запасом 10–15 %;
• Для защиты от перегрузок всегда сочетайте этот контактор с тепловым реле (например, серии КТИ-Т);
• При монтаже в шкафу оставляйте свободное пространство вокруг аппарата - минимум 5 см спереди и по бокам для теплоотвода;
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно после первых 100 циклов включения;
• Если нужна автономная сигнализация состояния ("включен"/"выключен"), установите рядом вспомогательный контактор с контактами или используйте реле расширения.
