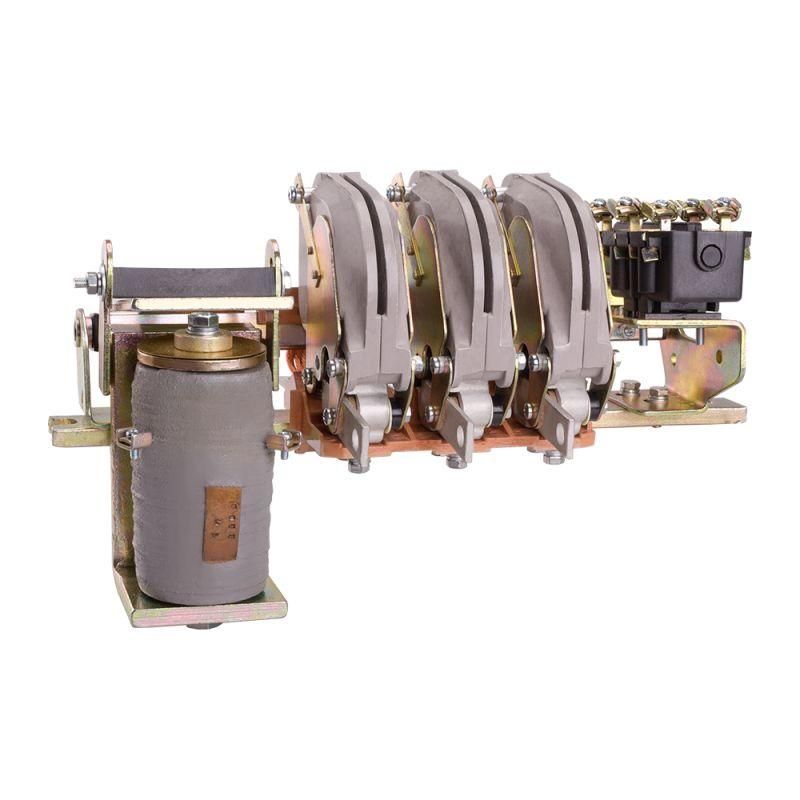

Контактор КТП-6033Б И2 У3 250А кат. 220В DC КЭАЗ 319625

Контактор КТП-6033Б-250А-220DC-И2-У3 - это трёхполюсный коммутационный аппарат с управлением от постоянного тока 220 В, предназначенный для частых включений и отключений нагрузки до 250 А. Применяется в системах автоматизации, где требуется надёжное переключение силовых цепей постоянного тока. Бренд КЭАЗ и артикул КТП-6033Б-250А-220DC-И2-У3 указывают на серию КТ/КТПВ, проверенную в промышленной среде.

Назначение и область применения

Контактор КТП-6033Б-250А-220DC-И2-У3 предназначен для коммутации силовых цепей постоянного тока с номинальным током до 250 А. Он используется там, где необходимы частые включения и отключения - например, в системах управления электродвигателями постоянного тока, зарядных устройствах, приводах металлорежущих станков, конвейерах и сварочном оборудовании. Управление осуществляется через катушку 220 В DC, что делает его совместимым с большинством промышленных контроллеров и PLC.

Технические характеристики

• Номинальный ток: 250 А - способен выдерживать длительную нагрузку без перегрева;
• Напряжение катушки управления: 220 В постоянного тока (DC) - требует источник питания именно постоянного тока;
• Количество полюсов: 3 - три основных силовых контакта для коммутации трёх проводов;
• Главные контакты: 3 НО (нормально открытые) - замыкаются при включении катушки;
• Вспомогательные контакты: 2 НО + 2 НЗ (нормально закрытые) - используются для сигнализации, блокировок и обратной связи в управляющих цепях;
• Номинальная мощность: 132 кВт - соответствует максимальной нагрузке при 220 В DC;
• Способ монтажа: на монтажную плату - фиксируется болтами прямо на металлическом основании или щите;
• Подключение силовой цепи: болтовое - требует затяжки кабельных наконечников гаечными ключами;
• Степень защиты: IP00 - полностью открытое исполнение, без корпуса; защищён только от случайного прикосновения к токоведущим частям;
• Исполнение: открытое - не имеет внешней оболочки, все детали доступны для осмотра и обслуживания.

Совместимость и монтаж

Контактор КТП-6033Б-250А-220DC-И2-У3 монтируется исключительно на монтажную плату. Для установки необходимо подготовить отверстия под крепёжные болты, расположенные на базе аппарата. Подключение силовых проводов выполняется болтовым зажимом - используйте наконечники типа “штырь” или “вилка”, подходящие по сечению и диаметру. Катушка управления подключается к источнику 220 В DC - важно соблюдать полярность, так как контакт работает только при правильном направлении тока. Вспомогательные контакты можно использовать для формирования цепей самоблокировки, индикации состояния или интерфейса с ПЛК.

Безопасность и стандарты

Контактор КТП-6033Б-250А-220DC-И2-У3 соответствует требованиям ГОСТ Р МЭК 60947-4-1 и другим нормам для промышленных контакторов. Однако из-за степени защиты IP00 он не защищён от пыли, влаги и посторонних предметов - поэтому должен использоваться только внутри закрытых шкафов или в условиях, исключающих попадание сторонних объектов и воздействие окружающей среды. Электромагнитная совместимость обеспечена в рамках промышленных стандартов, но рекомендуется применять фильтры при работе рядом с чувствительной электроникой.

Преимущества

• Высокий рабочий ток (250 А) позволяет управлять крупными двигателями и нагревательными элементами;
• Наличие четырёх вспомогательных контактов (2 НО + 2 НЗ) даёт гибкость в проектировании управляющих схем;
• Катушка 220 В DC хорошо сочетается с современными системами автоматизации, работающими на постоянном токе;
• Открытая конструкция упрощает диагностику, ремонт и замену контактов без демонтажа всего аппарата;
• Производитель КЭАЗ гарантирует долгую службу даже при высоких циклах включения - до 1 млн операций.

Ограничения применения

• Не применяется во влажных, запылённых или взрывоопасных средах - степень защиты IP00 не допускает никакой внешней защиты;
• Не подходит для установки вне электрических шкафов - риск поражения током и повреждения контактов;
• Требуется точное соблюдение полярности при подключении катушки 220 В DC - при обратной полярности контактор не сработает;
• Не рассчитан на переменный ток - использование на AC приведёт к выходу из строя катушки;
• Необходимо регулярное техническое обслуживание - окисление контактов возможно при длительной эксплуатации без контроля.

Примеры использования

• Управление двигателем постоянного тока 110–132 кВт на конвейере в пищевой промышленности;
• Переключение режимов зарядки батарей в системах UPS с постоянным током;
• Работа в качестве исполнительного органа в системе управления сварочным аппаратом;
• Коммутирующее устройство в тестовых стендах для проверки оборудования постоянного тока.

Практические советы

• При монтаже на плату обязательно используйте изолирующие прокладки между корпусом контактора и металлом, чтобы избежать короткого замыкания;
• Проверьте соответствие сечения кабелей и наконечников - для 250 А обычно требуется медный провод 70–95 мм2;
• Для продления срока службы контактов избегайте работы на пределе нагрузки - лучше выбирать запас по току 10–15%;
• При сборке схемы с вспомогательными контактами учтите, что НЗ-контакты размыкаются при включении - они удобны для аварийной блокировки;
• Регулярно осматривайте контакты на наличие следов дугового износа - при значительном оплавлении заменяйте весь модуль.
