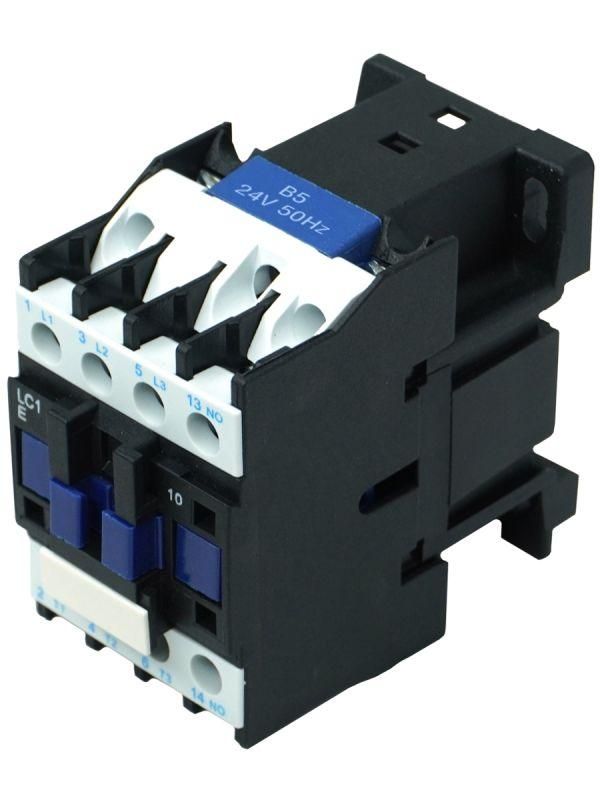

Контактор электромагнитный LC1E1201B5, 3Р, 12А, 1НЗ, 24В/50Гц, (ЭТ) - ET014285 Электротехник

Контактор электромагнитный 3-полюсный 12А категория 24В переменного тока 1 нормально открытый контакт от бренда Электротехник (артикул et014285) предназначен для коммутации трёхфазных нагрузок, таких как асинхронные двигатели, с управлением через низковольтную цепь 24 В переменного тока.

Назначение и область применения

Контактор электромагнитный 3-полюсный 12А категория 24В переменного тока 1 нормально открытый контакт используется для включения и отключения трёхфазных электродвигателей и других мощных нагрузок. Он работает в паре с кнопочным постом, термореле или PLC - позволяет удалённо управлять оборудованием без необходимости физического доступа к силовым цепям. Подходит для систем автоматизации: конвейеры, насосы, компрессоры, вентиляционные установки.

Технические характеристики

• Число полюсов: 3
• Номинальный ток главной цепи: 12 А
• Напряжение управления: 24 В переменного тока (AC)
• Категория применения: AC-3 (для асинхронных двигателей с короткозамкнутым ротором); AC-1 (для неиндуктивных и слабоиндуктивных нагрузок)
• Количество вспомогательных контактов: 1 нормально открытый (NO)
• Максимальная частота включений: до 1200 раз/час (при категории AC-3)

Совместимость и монтаж

Контактор электромагнитный 3-полюсный 12А категория 24В переменного тока 1 нормально открытый контакт монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения силовой цепи рассчитаны на провода сечением до 4 мм2. Управление осуществляется через катушку 24 В AC - подключение выполняется к выходу контроллера, реле времени или кнопки старта. Вспомогательный контакт NO можно использовать для сигнализации состояния включения или создания самоблокировки.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1. Защита клемм исключает случайный контакт с токоведущими частями, что снижает риск поражения током при обслуживании. Для защиты от перегрузок и коротких замыканий обязательна установка предохранителей или трёхфазного автомата с подходящей характеристикой (например, C или D) на ток не менее 12 А.

Преимущества

• Высокая механическая износостойкость - способен выдерживать десятки тысяч циклов включения/выключения.
• Устойчив к вибрациям и ударам - подходит для установки на станках и мобильном оборудовании.
• Низкий уровень шума при работе - не создаёт помех в чувствительных средах.
• Энергоэффективная катушка управления - потребляет мало энергии при удержании, снижает нагрев.
• Защищённые клеммы - безопаснее при монтаже и осмотре.

Ограничения применения

• Не предназначен для работы с постоянным током - напряжение управления только 24 В AC.
• Не имеет встроенной тепловой защиты - требует внешнего термореле при защите двигателей от перегрузки.
• Работает только с нагрузками до 12 А; превышение тока вызывает быстрый износ контактов.
• Не рекомендован для частых включений более 1200 раз в час - это сокращает срок службы.

Примеры использования

• Управление трёхфазным насосом в системе водоснабжения через пульт с кнопками “Старт” и “Стоп”.
• Автоматическое включение вентилятора охлаждения по сигналу от термодатчика.
• Коммутирование конвейерной ленты в пищевой промышленности с использованием PLC.
• Подключение компрессора в воздушной системе с функцией автопуска при падении давления.

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 24 В AC, а не DC или 220 В.
• При подключении силовых проводов используйте наконечники - это повысит надёжность соединения.
• Вспомогательный контакт NO удобно применять для индикации включения через светодиод или вход в PLC.
• Обязательно выбирайте автоматический выключатель с характеристикой C или D для защиты двигателя - они лучше справляются с пусковыми токами.
• Не устанавливайте контактор рядом с источниками сильных магнитных полей - это может вызвать ложное срабатывание.
