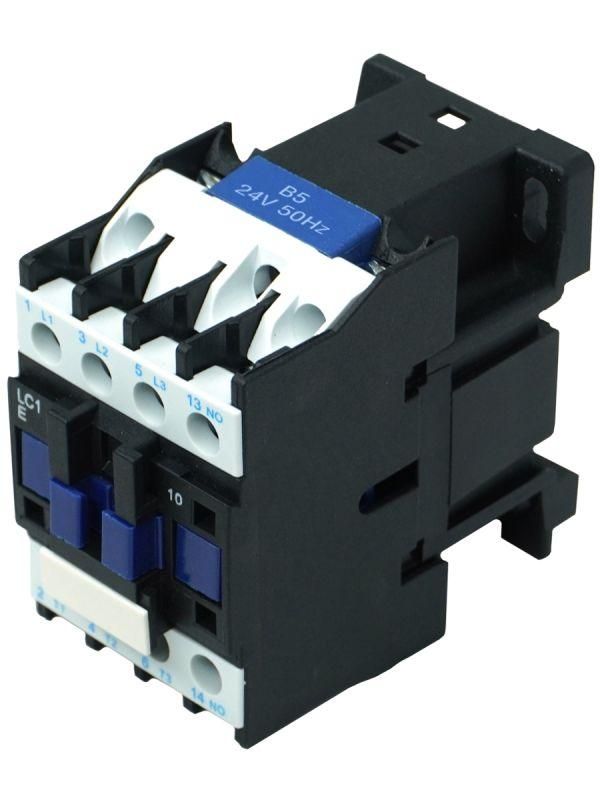

Контактор электромагнитный LC1E1210B5, 3Р, 12А, 1НО, 24В/50Гц, (ЭТ) - ET014280 Электротехник

Контактор электромагнитный 3-полюсный 12А 24В переменного тока 1 нормально открытый контакт от бренда Электротехник (артикул et014280) предназначен для дистанционного включения и отключения трёхфазной нагрузки, например, двигателей или нагревательных элементов, с управлением через низковольтную цепь 24 В переменного тока.

Назначение и область применения

Контактор электромагнитный 3-полюсный 12А 24В переменного тока 1 нормально открытый контакт используется для коммутации трёхфазных цепей с током до 12 А. Подходит для управления асинхронными двигателями с короткозамкнутым ротором (категория AC-3), а также для неиндуктивных и слабоиндуктивных нагрузок (категория AC-1). Применяется в системах автоматизации: станках, конвейерах, насосах, вентиляторах, где требуется частое включение/выключение под нагрузкой.

Технические характеристики

• Число полюсов: 3
• Номинальный ток главных контактов: 12 А
• Напряжение управления: 24 В переменного тока (AC)
• Количество вспомогательных контактов: 1 нормально открытый (NO)
• Категория применения: AC-1, AC-3
• Максимальная коммутационная способность: соответствует стандартам IEC 60947-4-1

Совместимость и монтаж

Контактор электромагнитный 3-полюсный 12А 24В переменного тока 1 нормально открытый контакт монтируется на DIN-рейку шириной 35 мм. Клеммы для силовой цепи рассчитаны на провода сечением до 4 мм2. Управление осуществляется через катушку 24 В AC - подключается к внешнему контроллеру (например, ПЛК, реле времени, кнопочному посту). Вспомогательный контакт NO можно использовать для сигнализации состояния или самоблокировки. Перед установкой проверьте соответствие посадочных габаритов и наличие свободного места для теплоотвода.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60947-4-1. Клеммы защищены от случайного прикосновения - исключён доступ к токоведущим частям при установленном корпусе. Для защиты от перегрузок и коротких замыканий обязательна установка предохранителей или трёхфазного автоматического выключателя с подходящим номиналом (не более 12 А для основной нагрузки).

Преимущества

• Защита клемм от прямого контакта - повышает безопасность при обслуживании.
• Высокая механическая износостойкость - позволяет выполнять десятки тысяч операций включения/отключения.
• Устойчивость к ударам и вибрациям - подходит для условий производства с высокой степенью механических воздействий.
• Низкий уровень шума при работе - снижает уровень фонового шума в помещении.
• Энергоэффективная катушка управления - потребляет меньше мощности при удержании, чем аналогичные модели.

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный ток 24 В.
• Не имеет встроенной тепловой защиты; требует внешнего автомата или предохранителя.
• Работает только при температуре окружающей среды от -5 C до +40 C - не для экстремальных климатических зон.
• Не рекомендуется для частых пусков тяжёлых двигателей свыше 12 А - возможен быстрый износ контактов.

Примеры использования

• Управление трёхфазным ассортиментом насоса в системе водоснабжения.
• Включение/выключение вентилятора охлаждения на станке с ЧПУ.
• Автоматическое включение нагревательного элемента в термокамере по сигналу от ПЛК.
• Система аварийного отключения оборудования при срабатывании датчиков безопасности.

Практические советы

• При использовании с ПЛК убедитесь, что выходной ток контроллера достаточен для питания катушки 24 В - типичный ток потребления около 1–2 ВА.
• Подключите вспомогательный контакт NO к индикатору состояния - так проще диагностировать работу контактора без вскрытия щита.
• Перед первым запуском проверьте надёжность затяжки клемм - ослабленные соединения вызывают перегрев.
• Для длительной службы избегайте установки рядом с источниками сильного тепла или в местах с высокой запылённостью - даже с IP-защитой, грязь может попасть внутрь механизма.
• Замена контактора электромагнитный 3-полюсный 12А 24В переменного тока 1 нормально открытый контакт (et014280) должна выполняться с отключением всех питаний - как силового, так и управляющего.
