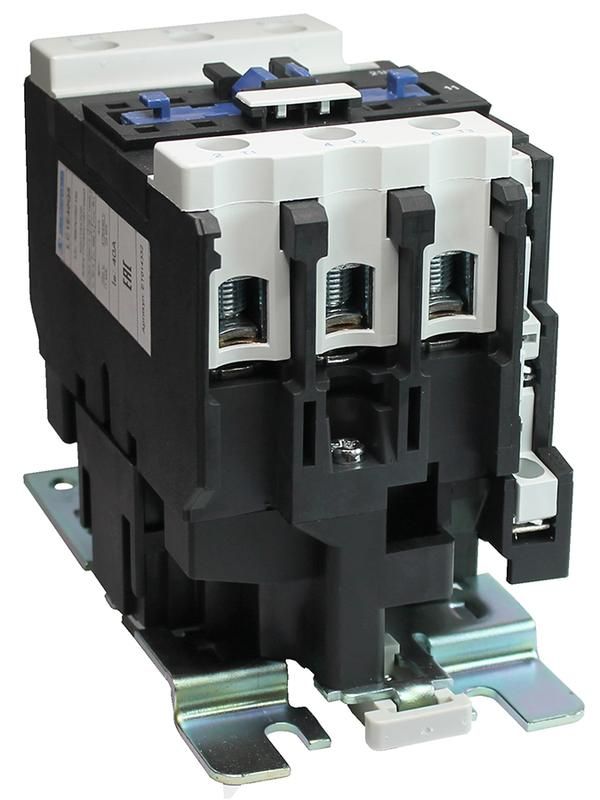

Контактор электромагнитный LC1E40Q5, 3Р, 40А, 1НО+1НЗ, 380В/50Гц, (ЭТ) - ET014332 Электротехник

Контактор электромагнитный 3P 40A 1НО+1НЗ 380В/50Гц LC1E40Q5 от бренда Электротехник предназначен для частого включения и отключения трёхфазных нагрузок, таких как асинхронные двигатели, с током до 40 А. Этот контактный аппарат надёжно работает в промышленной автоматике и легко интегрируется в системы управления.

Назначение и область применения

Контактор электромагнитный 3P 40A 1НО+1НЗ 380В/50Гц LC1E40Q5 используется для коммутации трёхфазных цепей переменного тока. Подходит для управления асинхронными двигателями с короткозамкнутым ротором в режиме AC-3 - то есть при пуске, реверсе и остановке двигателей. Также применяется для неиндуктивных и слабоиндуктивных нагрузок (AC-1): нагревательные элементы, освещение, насосы, компрессоры.

Устройство рассчитано на работу в системах автоматизации производственных линий, станках, конвейерах, вентиляционных установках и других объектах с регулярным включением/выключением нагрузки.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 40 А
• Напряжение управления: 380 В переменного тока
• Частота сети: 50 Гц
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Категория применения: AC-3 (двигатели), AC-1 (неиндуктивные нагрузки)

Совместимость и монтаж

Контактор электромагнитный 3P 40A 1НО+1НЗ 380В/50Гц LC1E40Q5 монтируется на DIN-рейку шириной 35 мм. Клеммы для силовых проводов и цепи управления доступны сверху - удобны для быстрого подключения. Управляющая катушка питается напрямую от сети 380 В, что исключает необходимость в дополнительном трансформаторе.

Подключение силовых контактов выполняется через болтовые зажимы. Для контроля состояния устройства рекомендуется использовать внешние индикационные модули или реле контроля фаз.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1. Защита клемм от случайного прикосновения снижает риск поражения электрическим током во время обслуживания. Конструкция обеспечивает безопасную эксплуатацию даже в условиях повышенной запылённости и вибраций.

Преимущества

• Защищённые клеммы - минимизация риска травм при обслуживании
• Высокая механическая износостойкость - долгий срок службы при частых срабатываниях
• Стойкость к ударам и вибрациям - подходит для установки на оборудование с движущимися частями
• Низкий уровень шума при работе - комфортная среда в помещении
• Энергоэффективная катушка - меньше тепловыделения и потребления энергии при удержании

Ограничения применения

Не предназначен для работы при постоянных перегрузках выше 40 А. Без внешней защиты (автоматического выключателя или предохранителей) не защищён от коротких замыканий и длительных перегрузок. Не следует применять в цепях с высокой индуктивностью (например, мощные трансформаторы) без согласования с производителем. Температурный диапазон эксплуатации ограничен - требуется проверить условия окружающей среды перед установкой.

Примеры использования

• Управление трёхфазным двигателем насоса воды в системе водоснабжения
• Включение/выключение конвейера на пищевом производстве
• Переключение нагревательных элементов в термической печи
• Реверсивное управление двигателем вентилятора в HVAC-системе

Практические советы

• Выбирайте автоматический выключатель с номиналом 40–50 А и характеристикой C или D для защиты от коротких замыканий
• Проверьте соответствие напряжения питания катушки - 380 В +-10%. Неправильное напряжение вызывает перегрев или отказ срабатывания
• Избегайте установки рядом с источниками сильных электромагнитных помех - это может вызвать ложные срабатывания
• При использовании в условиях вибрации дополнительно закрепите устройство антивибрационными прокладками
• Регулярно осматривайте контакты на наличие оплавления или нагара - особенно после аварийных отключений
